1. Введение. Пузырьки воздуха играют важную роль при взаимодействии океана и атмосферы. Они усиливают газообмен между атмосферой и океаном, вносят существенный вклад в потоки аэрозольных частиц, создают окружающий шум и поглощают биологические поверхностно-активные вещества. Одним из параметров, характеризующих эти процессы, является время жизни пузырька до его достижения поверхности воды и разрыва. Можно предположить, что наличие в жидкости сдвигового течения, может повлиять на этот параметр, и поэтому конечной целью наших исследований будет именно моделирование всплывания пузырька газа в жидкости со сдвиговым течением. Но в данной работе речь пойдет о начальном этапе исследования – моделировании динамики пузырька в жидкости без течения для сравнения с экспериментом и результатами моделирования, приведенными в литературе.

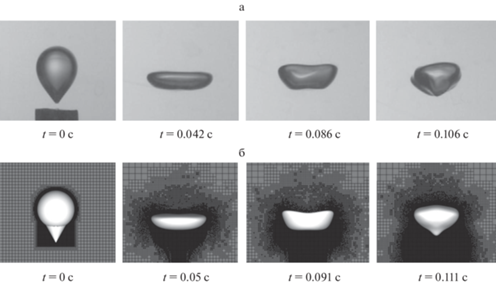

Экспериментально динамика всплывающего пузырька была исследована во множестве работ, например в [1, 2], кроме того эксперимент по всплыванию пузырька воздуха в воде в отсутствие и в присутствии сдвигового течения проводился авторами данной работы. На рис. 1,а можно увидеть последовательность кадров съемки всплывающего пузырька в воде без сдвигового течения для различных моментов времени, моменты времени выбраны из соображений наглядности демонстрации изменения формы пузырька. Численные трехмерные исследования всплывающего в жидкости пузырька проводились, например, в [3–9], в части исследований моделировалась динамика ансамбля пузырьков в жидкости [3, 4, 10, 11]. Траектории всплывающих пузырьков исследовались в работах [12–14]. Результаты данного численного моделирования в конце работы будут сопоставлены с результатами проведенного авторами эксперимента и результатами [9].

2. Моделирование. Для прямого численного моделирования всплывания воздушного пузырька в воде был использован программный пакет Basilisk [15]. В Basilisk реализован численный алгоритм, решающий уравнения Навье–Стокса для несжимаемых сред с переменной плотностью и поверхностным натяжением [16]:

где u – скорость среды, ρ – плотность среды, μ – динамическая вязкость и D – тензор деформации, определяемый как D_ij ≡ (${{\partial }_{i}}{{u}_{j}}$ + ${{\partial }_{j}}{{u}_{i}}$)/2. Функция распределения Дирака δ_s выражает тот факт, что член поверхностного натяжения сосредоточен на границе раздела сред; σ – коэффициент поверхностного натяжения, κ и n – кривизна и нормаль к границе раздела. Для двухфазных потоков вводится объемная доля c первой жидкости, а плотность и вязкость определяются как где ρ₁, ρ₂ и μ₁, μ₂ – плотности и вязкости первой и второй сред соответственно.

В расчетах используется метод адаптивной сетки – размер ячейки дискретизации может варьироваться в разных областях домена с использованием метода вейвлет-адаптации. Минимальный размер ячейки задается максимальным уровнем дискретизации – MAXLEVEL. Линейный размер ячейки, соответствующий максимальному уровню дискретизации может быть получен делением размера домена L₀ на 2 в степени, равной значению MAXLEVEL. Алгоритм дробления сетки вызывается каждый временной шаг, сетка дробится, когда оцененная по вейвлету ошибка превышает u_err, f_err или ω_err (в некоторых расчетах) для полей скорости, объемной доли первой жидкости или завихренности поля скорости соответственно.

Была рассмотрена задача следующей конфигурации (рис. 2): в верхней части области моделирования (использовались ее линейные размеры L₀ = 50, 60 мм) воздух, нижняя ее часть заполнена водой, толщина слоя воды – 40 или 50 мм. В начальный момент времени пузырек газа находится в жидкости на глубине h (30 или 41 мм), радиус пузырька r = 2.8 или 3 мм. Параметры сред соответствуют воде и воздуху. Начальная форма пузырька сферическая или более сложная, соответствующая начальной форме пузырька в проведенном авторами предварительном эксперименте (см. рис. 1,а).

В работе [9] отмечается, что динамика всплывающего пузырька может быть описана с помощью четырех безразмерных чисел: Галилея ${\text{Ga}} = {{\rho }_{w}}\sqrt g {{r}^{{3/2}}}{\text{/}}{{\mu }_{w}}$, характеризующего соотношение гравитационных и вязких сил, Этвёша ${\text{Eo}} = {{\rho }_{w}}g{{r}^{2}}{\text{/}}\sigma $, характеризующего соотношение гравитационных сил и сил поверхностного натяжения, соотношения плотностей ρ_r= ρ_a/ρ_w и вязкостей μ_r = μ_a/μ_w сред. Здесь $g$, r и σ – ускорение свободного падения, начальный радиус пузырька и коэффициент поверхностного натяжения для рассматриваемых сред, соответственно, ρ_a и μ_a – плотность и вязкость воздуха, ρ_w и μ_w – плотность и вязкость воды. Параметры нашей задачи при моделировании сферического пузырька соответствуют следующим значениям этих чисел: Ga = = 514, Eo = 1.2, ρ_r = 10^–3, μ_r = 10^–2, что соответствует IV режиму всплывания пузырька из работы [9].

3. Результаты. Расчеты проводились с использованием различных значений параметров MAXLEVEL, u_err, f_err и ω_err. В начальный момент времени для интерфейса пузырька задавался максимальный уровень дискретизации MAXLEVEL, в то время как остальная часть домена оставалась на начальном уровне дискретизации равном семи.

Для сравнения с нашим экспериментом было проведено моделирование всплывающего пузырька, начальная форма которого совпадала с начальной формой пузырька в эксперименте в момент отрыва его от сопла. Радиус сферической части пузырька был равен r = 2.8 мм, нижняя часть пузырька была вытянута в конус (см. рис. 1). Значения максимального уровня дискретизации сетки и параметров дробления сетки определялись следующими соотношениями: MAXLEVEL = 10, u_err > 10^–2,  f_err > 10^–3, ω_err > 10^–1. Получены некоторые различия в характерных временах деформации пузырька между экспериментом и численным моделированием, это может объясняться как неточностями в задании начальной формы пузырька, так и недостаточным разрешением сетки. Но изменения формы пузырька в процессе всплывания, полученные в результате численного моделирования, в основных деталях повторяют изменения формы пузырька, полученные в эксперименте (см. рис. 1).

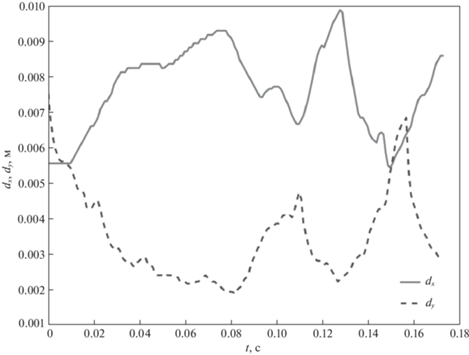

В момент отрыва от сопла возникают возмущения формы поверхности, которые приводят к возбуждению объемных колебаний пузырька. На рис. 3 представлены зависимости вертикального (сплошная кривая) и горизонтального (пунктирная кривая) размеров пузырька от времени. Можно заметить, что за время, которое требуется пузырьку, чтобы достигнуть поверхности жидкости, происходит приблизительно 2.5 цикла изменения его формы; вертикальный и горизонтальный размеры пузырька ожидаемо колеблются в противофазе.

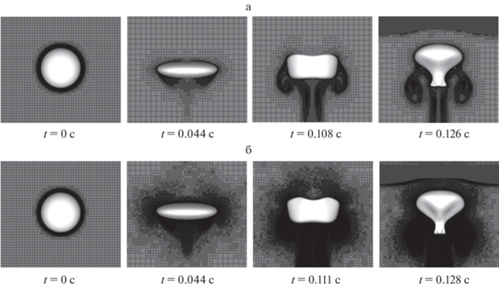

Также было проведено несколько численных экспериментов по всплыванию пузырька со сферической начальной формой. Это позволило провести сравнение полученных результатов с результатами работы [9]. В первом численном эксперименте было использовано значение параметра MAXLEVEL = 12. Для взятого в данном исследовании размера домена L₀ = 0.05 м получим минимальный линейный размер ячейки ∆l = 0.05/2¹² = 1.2 × 10^–5 м (иными словами ∆l  = 0.004r). Сетка дробилась при условиях u_err > 10^–3, f_err > 10^–2, ω_err как критерий дискретизации в данном случае мы не использовали. Изменение формы пузырька в процессе всплывания, полученное в результате численного моделирования, показано на рис. 4,а, также на рисунке отображена сетка для вертикальной плоскости, проходящей в начальный момент времени через центр пузырька. Для второго расчета было взято значение параметра MAXLEVEL = 11 (минимальный линейный размер ячейки ∆l = 2.4 × 10^–5 м), условия дробления сетки: u_err > 10^–2, f_err > 10^–2, кроме того было добавлено еще условие дробления сетки по ошибке поля завихренности ω_err > 10^–1. Результаты моделирования приведены на рис. 4,б. На рисунке видно, что изменение параметров счета существенным образом повлияло на вид сетки. Для второго случая дробление сетки происходит в значительно большем объеме вокруг пузырька, что, по-видимому, связано с добавленным критерием дробления по ω_err. Результаты для двух расчетов очень близки, есть небольшое различие в характерных временах деформации пузырька. В обоих случаях сначала изменения формы пузырька больше похожи на отклонения от эллиптической формы, но с некоторого момента времени пузырек уже далек от эллиптической формы, и в итоге у него образуется резко выдающийся “хвост” (на рис. 4. а: t = 0.126 с; б: t = 0.128 с). Примечательно, что такое причудливое изменение формы пузырька находится в хорошем соответствии с результатами, полученными в [9] (см. [9], рис. 8). Отметим, что в [9] минимальный линейный размер ячейки относительно радиуса пузырька ∆l = 0.029r больше, чем в данной работе, значит, в нашем случае пузырек моделируется с лучшим разрешением.

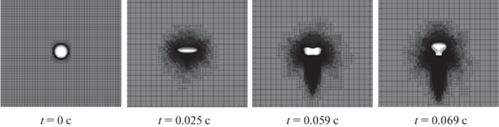

Также был проведен численный эксперимент для пузырька радиусом r = 1 мм, но таких же как в предыдущих экспериментах безразмерных чисел Ga = 514, Eo = 1.2 (значения чисел Ga и Eo сохранились неизменными за счет изменения вязкости воды и поверхностного натяжения). На рис. 5 видно, что изменения формы пузырька повторяют изменения его формы в двух предыдущих численных экспериментах, но процессы деформации происходят существенно быстрее, таким образом, полученный в численном счете режим деформации действительно определяется именно безразмерными числами Ga и Eo.

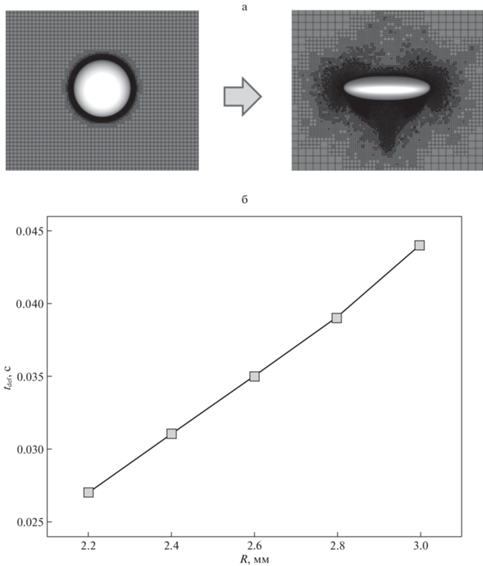

Далее были проведены расчеты для пузырьков различных радиусов меньших r  = 3 мм – r  = 2.8, 2.6, 2.4, 2.2 мм, но остальные параметры задачи при этом оставались неизменными (соответствующими воде и воздуху), т.е. безразмерные числа Ga и Eo изменялись от эксперимента к эксперименту. Было также замечено, что при изменении радиуса пузырька меняются характерные времена его деформации. На рис. 6,а приведен пример начальной деформации пузырька из сферической формы в эллипсоидальную, рис. 6,б демонстрирует зависимость времени такой деформации от радиуса пузырька. Видно, что при увеличении радиуса время деформации также увеличивается.

Заключение. С использованием программного пакета Basilisk проведено численное моделирование всплывания газообразного пузырька в жидкости. Для сравнения с проведенным лабораторным экспериментом при моделировании учитывалась сложная начальная форма пузырька. Полученные в результате численного расчета деформации пузырька в основных деталях совпадают с деформациями пузырька в эксперименте.

Проведено моделирование всплывания пузырька со сферической начальной формой. Получен режим деформации, для соответствующих безразмерных чисел Ga и Eo совпадающий с режимом деформации, обнаруженным в работе [9]. Проведено моделирование всплывания пузырьков различных радиусов, получено, что при увеличении радиуса пузырька характерное время его деформации увеличивается.

Работа по прямому численному моделированию поддержана проектом РНФ № 19-17-00209, экспериментальная часть исследования поддержана проектом РФФИ № 21-55-52005, работа Зотовой А.Н. поддержана в рамках проекта по гос. заданию № 0030-2022-0005, результаты получены с использованием оборудования Уникальной научной установки “Комплекс крупномасштабных геофизических стендов” ИПФ РАН.
