Журнал неорганической химии, 2021, T. 66, № 5, стр. 678-681

Разработка функционального композитного каталитического материала на основе Pt@С для электродов твердополимерного топливного элемента

А. Г. Иванова a*, Н. Н. Губанова ab, О. А. Загребельный a, Е. Л. Краснопеева ac, И. Ю. Кручинина ad, О. А. Шилова ade

a Институт химии силикатов им. И.В. Гребенщикова РАН
199034 Санкт-Петербург, наб. Макарова, 2, Россия

b НИЦ КИ Петербургский институт ядерной физики им. Б.П. Константинова
188300 Гатчина, мкр. Орлова роща, 1, Россия

c Институт высокомолекулярных соединений РАН
199034 Санкт-Петербург, В. О. Большой пр-т, 31, Россия

d Санкт-Петербургский государственный электротехнический университет “ЛЭТИ”
197376 Санкт-Петербург, ул. Профессора Попова, 5, Россия

e Санкт-Петербургский государственный технологический институт (технический университет)
190013 Санкт-Петербург, Московский пр-т, 26, Россия

* E-mail: agp-13@inbox.ru

Поступила в редакцию 22.12.2020
После доработки 29.12.2020
Принята к публикации 30.12.2020

Полный текст (PDF)

Аннотация

Жидкофазным методом синтеза получен и исследован каталитический композитный материал, содержащий высокопроводящую сажу Carbon black, Super P и наночастицы платины. Выявлено увеличение электроактивности наночастиц Pt в присутствии высокопроводящей сажи по сравнению с эталонным образцом – платинированной углеродной сажей E-tek, где в качестве углеродного материала используется сажа Vulcan XC-72. Показано влияние природы углеродного материала на каталитическую активность наночастиц платины. Методом циклической вольтамперометрии определено значение электрохимически активной площади поверхности разработанного каталитического материала и каталитического материала на основе катализатора Etek, которое составляет 54 и 20 м2/г соответственно.

Ключевые слова: катализатор, наночастицы платины, электроактивность, электрохимически активная площадь поверхности

ВВЕДЕНИЕ

Одной из важнейших задач электрокатализа является сокращение количества платины в каталитическом слое электродов твердополимерного топливного элемента (ТПТЭ) [1]. Другой серьезной проблемой ТПТЭ является быстрое разрушение (коррозия) катализатора на электродах (особенно на катоде) в процессе его эксплуатации [24].

В последние десятилетия активно ведутся научные исследования высокодисперсных платиносодержащих катализаторов, проявляющих существенно более высокую каталитическую активность, чем металлическая платина, при меньших концентрациях.

Помимо этого, усиливается интерес к коррозионно-устойчивым композитным материалам – дисперсным осадкам Pt и/или Pd, осажденным на различные носители – оксиды, карбиды переходных металлов (титана, церия, железа, вольфрама и т.д.) – и на проводящий углеродный материал [1015].

Более того, ведутся исследования, направленные на частичную или полную замену платины на наночастицы других переходных металлов (Ni, Co, Ag, Cu и т.д.), их композиты и комплексы на их основе [16, 17].

Перечисленные композитные материалы, в особенности те, в состав которых входят оксиды, способствуют созданию электрохимической стабильности катализатора. Композиты на основе оксидов и карбидов переходных металлов уступают композитам на основе углеродных материалов по величине их электропроводности. Наночастицы металлов неплатиновой группы, входящие в состав композитов, в процессе работы ТПТЭ подвержены быстрому окислению. Углеродсодержащие материалы корродируют лишь при длительной эксплуатации топливного элемента.

Коммерческий каталитический углеродсодержащий композитный материал E-teK на основе углеродной сажи и платиновой черни, используемый в ТПТЭ, является недостаточно электроактивным материалом, в особенности для реакции восстановления молекулярного кислорода, проходящей на катоде ТПТЭ. Возможный путь устранения этого недостатка – разработка новых углеродсодержащих композитных каталитических материалов, что предполагает поиск оптимального сочетания и соотношения функциональных компонентов этих материалов. Таким образом, целью настоящей работы является разработка и исследование каталитического композитного материала электрода ТПТЭ, содержащего новый катализатор Pt@C-Supercarbon, где С-Supercarbon – коммерческая высокопроводящая сажа.

ЭКСПЕРИМЕНТАЛЬНАЯ ЧАСТЬ

Синтез каталитического композитного порошка Pt@C-supercarbon проводили путем восстановления гексахлорплатиновой кислоты (H2PtCl6 · 6H2O) в присутствии C-supercarbon – высокопроводящей сажи Alfa AesarTM Carbon black, Super PTM Conductive, 99+% (metals basic).

Для этого к свежеприготовленному водному раствору гексахлорплатиновой кислоты (х. ч., производитель Merck) добавляли сажу (С-supercarbon) в массовом соотношении Pt : сажа = 20 : 80 и восстановитель – концентрированную муравьиную кислоту в мольном соотношении Pt : HCOOH = = 1 : 200. Соотношение Pt : сажа = 20 : 80 cоответствует соотношению платиновой черни к проводящей саже Vulcan XC-72 в коммерческом катализаторе E-teK. Реакцию восстановления проводили при постоянном перемешивании в течение 5 сут при комнатной температуре. Затем образовавшийся осадок отфильтровывали, промывали дистиллированной водой и сушили при комнатной температуре.

Для приготовления каталитических “чернил”, согласно методике [18], использовали композитный каталитический порошок Pt@C-supercarbon и ионпроводящий и одновременно связующий материал смолу Нафион®. Полученные “чернила” наносили лакокрасочным способом на углеродную подложку (углеродная бумага Torаy®). Образец высушивали до постоянной массы при температуре 70 и 130°С. Аналогичным способом был приготовлен эталонный электрод с каталитическим слоем на основе коммерческого катализатора E-teK.

Электрохимические испытания проводили в трехэлектродной ячейке с помощью метода циклической вольтамперометрии, где электрод с катализатором Pt@C-supercarbon использовали как рабочий. Измерение потенциала рабочего электрода осуществляли относительно псевдоэлектрода сравнения – серебряной проволоки. В качестве вспомогательного электрода применяли платиновую пластину или платиновую сетку. Трехэлектродная ячейка была подключена к потенциостату-гальваностату P-8S. Скорость развертки напряжения составляла 100 мВ/с. В качестве электролита использовали 1 М раствор серной кислоты.

Исследование состава каталитического материала осуществляли методом рентгенофазового анализа (D8 Advance, счетчик Vantec). Расчет размеров областей когерентного рассеяния (ОКР) катализатора Pt@C-supercarbon проводили по формуле Шеррера, ошибка при определении ОКР кристалла размерами до 200 нм составляла ~20% [19].

РЕЗУЛЬТАТЫ И ОБСУЖДЕНИЕ

Анализ рентгенограммы электрода c катализатором Pt@C-supercarbon подтвердил восстановление платины и образование наночастиц Pt0 с размером областей когерентного рассеяния 7 нм (рис. 1).

Рис. 1.

Рентгенограмма электрода с каталитическим слоем на основе композита Pt@C-supercarbon после термообработки при температуре 130°С.

Каталитическую активность электродов с катализаторами Pt@C-supercarbon и E-teK оценивали косвенно по их адсорбционной емкости с помощью метода циклической вольтамперометрии (рис. 2). Площадь циклической вольтамперограммы разработанного электрода в несколько раз больше площади циклической вольтамперограммы электрода, являющегося эталоном. Это указывает на более высокую электроактивность и адсорбционную емкость каталитического материала, что соответствует большей каталитической активности Pt@C-supercarbon по сравнению с катализатором E-teK.

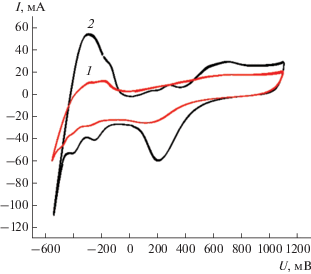

Рис. 2.

Циклические вольтамперограммы электродов с каталитическим слоем на основе катализаторов E-teK (1) и Pt@C-supercarbon (2), измеренные относительно псевдоэлектрода сравнения – серебряной проволоки в 1 М растворе H2SO4 при скорости развертки напряжения 100 мВ/с.

Электрохимически активная область на вольтамперограммах определяется пиками, интенсивность которых указывает на эффективность адсорбции/десорбции атомарного водорода и кислорода на поверхности наночастиц платиновых металлов, и пропорциональна количеству генерируемой энергии. На каждом поверхностном атоме в наночастицах платины или палладия адсорбируется один атом водорода или кислорода.

В результате электрохимически активная площадь поверхности катализатора (ESA, м2/г) может быть оценена через отношение [20]:

(1)
${\text{ESA}} = {{{{Q}_{{\text{H}}}}} \mathord{\left/ {\vphantom {{{{Q}_{{\text{H}}}}} {m \times 2.1}}} \right. \kern-0em} {m \times 2.1}},$
(2)
${\text{ESA}} = {{{{Q}_{{\text{O}}}}} \mathord{\left/ {\vphantom {{{{Q}_{{\text{O}}}}} {m \times 4.2}}} \right. \kern-0em} {m \times 4.2}},$
где QH и QО – количество электричества, затраченное на электрохимическую адсорбцию и десорбцию водорода и кислорода, полученное интегрированием пиков циклической вольтамперограммы, Кл; m – загрузка катализатора на электроде, г; 2.1 и 4.2 – количество электричества, Кл, затраченное соответственно на адсорбцию атомарного водорода и атомарного кислорода на 1 м2 поверхности идеально гладкого электрода.

Как видно из табл. 1, значение ESA немонотонно изменяется с увеличением массовой загрузки Pt на электроде. Это значение зависит от равномерности распределения каталитических наночастиц на углеродном материале и по поверхности электропроводящей подложки, что обусловлено их формой и размером [23], поэтому при практически равной массовой загрузке Pt на разработанном (0.68 мг) и эталонном (0.65 мг) электродах значение ESA катализатора Pt@C-supercarbon в 2.7 раз больше, чем на ESA E-teK.

Таблица 1.

Сравнительная таблица характеристик катализаторов

Тип катализатора Размер частиц углеродного материала, нм Удельная площадь поверхности углеродного материала Sуд, м2 Массовая загрузка Pt на единицу площади электрода, мг/см2 ESA, м2
Pt@C-supercarbon 27 [21] 62 [21] 0.226 54
E-teK коммерческий 501 270–2902 0.216 20
Pt@CNT* [22] 50–60 0.5 48

* Pt@CNT – композит, состоящий из наночастиц Pt и нанотрубок углерода. Примечание. ЕSA оценивали по количеству электричества, затраченному на электрохимическую адсорбцию и десорбцию атомарного водорода (1). 1URL: http://www.epsilonpigments.com/inorganic-pigment/carbon-black/Super-Conductive-Carbon-Black.htm/ сайт фирмы “Epsilonl”, 2020 (дата обращения: 6.12.2020). 2URL: https://www.fuelcellstore.com/vulcan-xc-72r/ сайт фирмы “Fuellcellstore”, 2020 (дата обращения: 5.12.2020).

ESA катализатора Pt@CNT меньше ESA катализатора Pt@C-supercarbon, несмотря на то что массовая загрузка платины для него выше. Это указывает на менее равномерное распределение платины по поверхности нанотрубок углерода в катализаторе Pt@CNT.

Интересно отметить, что преимущество сажи Vulcan XC-722 (Sуд, 270–290 м2/г) катализатора E-teK перед сажей C-supercarbon (Sуд, 62 м2/г) катализатора Pt@C-supercarbon и нанотрубками углерода (Sуд, 50–60 м2/г) катализатора Pt@CNT не способствовало увеличению электроактивности наночастиц Pt.

По-видимому, высокая электропроводность проводящей сажи повышает электроактивность и, соответственно, каталитическую активность наночастиц Pt.

В дальнейшем планируется исследовать циклируемость и электропроводность разработанного каталитического материала, сравнить с полученными биметаллическими катализаторами, не содержащими платину, а также испытать их в составе мембранно-электродного блока ТПТЭ.

ЗАКЛЮЧЕНИЕ

Таким образом, в работе получен и исследован каталитический композитный материал для электродов твердополимерного топливного элемента, содержащий высокопроводящую сажу C-supercarbon и наночастицы платины и обладающий высокой электрохимической активностью. На основании анализа литературных и полученных нами экспериментальных данных выявлено, что электрохимическая и каталитическая активность наночастиц платины прежде всего зависит от природы углеродсодержащего материала, морфологии его поверхности и электрофизических свойств. Разработанный каталитический композитный материал пригоден для использования в составе мембранно-электродного блока водородно-воздушного твердополимерного топливного элемента, а также в качестве каталитического материала катода микробиологического топливного элемента.
