Известия РАН. Механика жидкости и газа, 2022, № 4, стр. 26-40
АНАЛИЗ ХАРАКТЕРИСТИК ПУЛЬСАЦИОННОГО ДВИЖЕНИЯ В ТУРБУЛЕНТНОЙ СТРУЕ В ПРОЦЕССАХ СМЕШЕНИЯ И ШУМООБРАЗОВАНИЯ
С. Ю. Крашенинников a, *, П. А. Семенёв a
a Центральный институт авиационного моторостроения им. П.И. Баранова
Москва, Россия
* E-mail: krashenin@ciam.ru
Поступила в редакцию 20.12.2021
После доработки 15.03.2022
Принята к публикации 15.03.2022
- EDN: KQZLGL
- DOI: 10.31857/S0568528122040089
Аннотация
На основе известных экспериментальных данных анализируются особенности динамических процессов в пульсационном движении в слое смешения дозвуковой турбулентной струи. Анализ построен на основании известного соотношения для порождения турбулентности в однородном градиентном потоке (без учета вязкости), с использованием экспериментальных данных о безразмерных распределениях осредненных параметров, характеризующих значения скорости и интенсивности пульсаций в плоском слое смешения. Рассматривается также возможность определения свойств слоя смешения турбулентной струи с привлечением анализа индуцируемого струей течения. Показано, что расширение слоя смешения определяется отношением значения корреляции пульсаций продольной и поперечной скорости к общей интенсивности пульсаций. Для определения основных характеристик рассматриваемого течения необходимо учесть динамическое взаимодействие струи и внешней среды, обусловленное понижением статического давления в слое смешения. При этом интенсивность пульсаций скорости связана с индуцируемым втеканием в струю и может быть определена. На основании анализа процесса понижения статического давления в струе подтверждены характерные размеры крупномасштабных неоднородностей в пульсационном движении в слое смешения, создающих акустические возмущения.
Согласно результатам многочисленных исследований затопленных турбулентных струй при дозвуковых скоростях истечения и числах Рейнольдса по параметрам истечения более 105, слой смешения струи на удалении до 5 диаметров сопла имеет устойчивую и хорошо воспроизводимую в различных экспериментах структуру. Это относится к пространственному распределению характерных параметров течения. Возникает слой турбулентного смешения, свойства которого практически универсальны. Значение константы c, которая характеризует интенсивность нарастания толщины слоя смешения b: c = $b_{x}^{'}$ с достаточной точностью воспроизводится в различных экспериментах. Значения параметров, характеризующих распределение осредненных и пульсационных компонент скорости также практически универсальны. Наблюдается также хорошая воспроизводимость акустических характеристик струй в различных экспериментах. Данные опытов показывают, что длина волны излучаемого шума в соответствующем сечении определяется линейным масштабом L ≈ 1.5b.
Указанные константы являются “описательными”, их значения не отражают свойств турбулентности рассматриваемого течения. Тем не менее их определение или интерпретация, на основе свойств турбулентного “сдвигового” течения, является актуальной задачей. В монографии А.А. Таунсенда [1] изложены результаты анализа, предпринятого автором, направленного на установление взаимосвязи отдельных элементов турбулентного течения в струе, а также попытка независимо определить параметр, аналогичный интенсивности расширения слоя смешения.
Основным соотношением для описания порождения энергии турбулентности является соотношение для порождения турбулентности в потоке с поперечным градиентом скорости.
Использование этого соотношения для общего анализа структуры течения в слое смешения, по-видимому, является оправданным, поскольку оно описывает основной механизм генерации турбулентности [2] при пренебрежении вязкими эффектами. В [1] используется также, по-видимому, полученное экспериментально (но без каких-либо ссылок), отношение значения взаимной корреляции продольной и поперечной пульсационных скоростей к квадрату интенсивности пульсаций продольной скорости.
Этих соотношений оказывается недостаточно и Таунсенд в своем анализе использует представление слоя смешения в виде двух типов вихрей (“двойная структура течения”) – крупномасштабных, и более мелких, наполняющих среду, движущуюся под действием крупномасштабных пульсаций. При этом тем и другим вихрям приписываются свойства, определяющие их взаимодействие.
Итогом проведенного Таунсендом анализа явилось определение значений параметров, сходных с интенсивностью расширения слоя смешения, характеризующих “величину турбулентной вязкости”, а значит и интенсивность турбулентного смешения в слое смешения, с точностью около 50%. В анализе Таунсенда рассматриваются только свойства слоя смешения. Учет взаимодействия струи с внешней средой заменен упомянутыми, фактически гипотетическими, представлениями о свойствах вихревых структур.
Представленный далее анализ показывает, что при использовании относительных данных для автомодельных экспериментальных профилей распределения пульсаций и осредненной скорости можно с достаточной точностью определить основные характеристики турбулентного течения в слое смешения турбулентной струи, если учесть динамическое воздействие струи на окружающую среду.
Несмотря на то что именно Таунсенд указал на появление разрежения в слое смешения струи из-за наличия пульсаций скорости [1], возникающее при этом динамическое воздействие турбулентной струи на окружающую среду [3, 4] он не учитывает. В то время как учет появления понижения статического давления в слое смешения и возникновение, из-за этого, эффекта “всасывания” в струю [3] позволяет в целом представить физически обоснованную схему турбулентного течения в слое смешения струи, а также щумообразования при динамическом воздействии струи на окружающую среду. При этом появляется возможность независимого получения значений указанных ранее констант.
1. СХЕМА РАССМАТРИВАЕМОГО ТЕЧЕНИЯ

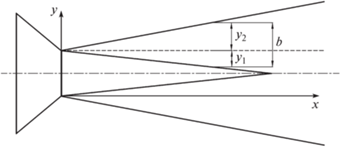

Так же, как и в [1], будет рассмотрен плоский слой смешения. На рис. 1 приведена общепринятая [5] схема течения в начальном участке затопленной турбулентной струи. В дальнейшем эта схема будет рассматриваться как основа схемы течения в плоском турбулентном слое смешения, в котором пульсационная структура трехмерная, а само течение плоское, слаборасширяющееся, при анализе которого применимо приближение пограничного слоя. Совокупность известных экспериментальных данных [5] показывает, что такое допущение приемлемо для определения основных параметров течения.
Для дальнейшего анализа потребуются данные о распределении пульсаций скорости в слое смешения. Они могут быть представлены в виде зависимости от поперечной координаты y, отсчитываемой от границы слоя смешения (внутренней) y1 до внешней границы струи y2
безразмерная поперечная координата η отсчитывается от внутренней границы слоя смешения:Значению $\eta = \left( {{{y}_{2}} + \left| {{{y}_{1}}} \right|} \right){\text{/}}b = 1$ соответствует внешняя граница слоя смешения, расширяющегося по закону $b_{x}^{'}$ = const.
Обычно принимается, что
Данные о распределении параметров в слое смешения взяты из [5], где приведены результаты экспериментов различных исследователей. При этом используется экспериментально установленное представление, что отличие распределения пульсационных параметров в слоях смешения в начальном участке плоских и осесимметричных струй находится в пределах разброса экспериментальных данных.

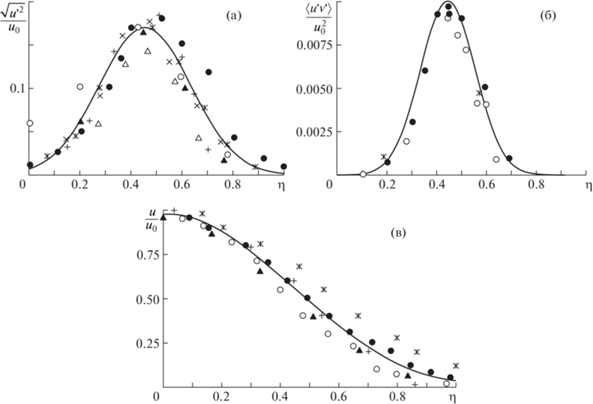

На рис. 2 приведены данные по распределению интенсивности турбулентных пульсаций скорости и средней скорости в различных сечениях слоя смешения: u0 – скорость истечения струи, u/u0– относительная средняя продольная скорость, $\sqrt {u{\kern 1pt} {{'}^{2}}} {\text{/}}{{u}_{0}}$ – средние по времени значения интенсивности пульсаций продольной скорости и корреляции пульсаций продольной и поперечной скорости – $\left\langle {u{\kern 1pt} 'v{\kern 1pt} '} \right\rangle {\text{/}}u_{0}^{2}$.
Представленные на рис. 2 данные позволяют в дальнейшем характеризовать распределения параметров по двум величинам: максимальное значение и интеграл от безразмерного распределения параметра по ширине слоя смешения.
По этим данным были определены значения соответствующих безразмерных величин, определяемых интегрированием профилей параметров
Их использованные значения приведены в табл. 1.
Таблица 1.
εmпо u', ${v}{\kern 1pt} '$, w' | kε по u', ${v}{\kern 1pt} '$, w' | keu | kτ | $e_{m}^{2}{\text{/}}u_{0}^{2}$ | |
---|---|---|---|---|---|
По экспериментальным данным из [5] | 0.17, 0.153, 0.17 | 0.319– | 0.175–0.193 | 0.25–0.27 | 0.04 |
По использованным соотношениям при ${{\varepsilon }_{{{v}m}}}$ = var | 0.319 | 0.18–0.193 | 0.25–0.27 | 0.0395–0.045 | |
Заданные параметры при $b_{x}^{'}$ = 0.3 | 0.18 | 0.25 |
Таблица 2.
k1 | k2 | $b_{x}^{'}$ | ${{{v}}_{n}}$/u0 | |
---|---|---|---|---|
По экспериментальным данным из [5] | 0.6–0.5 | 0.45–0.358 | 0.27–0.3 | 0.0415 |
По использованным соотношениям при ${{\varepsilon }_{{{v}m}}}$ = var | 0.5 | 0.358 | 0.29–0.32 | 0.0395–0.0465 |
Заданные параметры при $b_{x}^{'}$ = 0.3 | 0.5 | 0.358 |
Здесь e2 – энергии турбулентных пульсаций, ԑ – интенсивность пульсаций скорости, εm – ее максимальное значение. Индекс u соответствует продольной скорости, $v$ и w – двум поперечным компонентам скорости, причем $v$ – компонента вдоль оси y.
Согласно представленным и данным измерений [5] максимальное значение интенсивности пульсаций продольной скорости и поперечных пульсаций
Соответствующие значения для поперечных пульсаций скорости в вертикальной плоскости ${{\varepsilon }_{{{v}m}}}$ ниже приблизительно на 10%. В дальнейшем будет принято распределение корреляции с максимальным значением
В совокупности с данными рис. 1 и 2 оказываются определенными основные свойства слоя смешения, интенсивность нарастания потока массы и потока кинетической энергии. При использовании условия сохранения импульса J определяется положение границ слоя смешения в системе координат, отсчитываемых от кромки сопла (рис. 1)
Импульс
Условие сохранения импульса
(1)
$ - y_{{1a}}^{'} + {{k}_{2}}b{\kern 1pt} ' = 0,\quad {\text{|}}y_{1}^{'}{\text{|}} = {{k}_{2}}b_{x}^{'}.$Полученные соотношения показывают, что основные характеристики течения подчиняются условию линейного расширения слоя смешения, т.е.
Для получения значения констант в (1) и (2) необходимо привлечение данных о процессах турбулентного движения в слое смешения.
2. ТУРБУЛЕНТНОСТЬ В СЛОЕ СМЕШЕНИЯ
Согласно представлениям о порождении энергии турбулентных пульсаций скорости, используемым Таунсендом [1] и приводимых в монографиях [2, 6], в турбулентном сдвиговом слое (слое смешения) при пренебрежении вязкими эффектами для энергии турбулентных пульсаций e2 можно записать балансное соотношение
(Подразумеваются осредненные значения параметров и корреляции $u{\kern 1pt} 'v{\kern 1pt} '$)Это соотношение связывает интенсивность порождения энергии турбулентности с осредненными значениями градиента скорости и корреляции пульсаций продольной и поперечной скоростей (корреляция обращается в 0 в случае изотропной турбулентности).
В слаборасширяющемся течении для потока порожденной энергии пульсаций e2u при x= ut из (3) получается
$u{\kern 1pt} 'v{\kern 1pt} '$ – среднее по времени значение корреляции продольной и поперечной пульсационных скоростей.В плоском случае
Приближенность этих соотношений может быть учтена, в дальнейшем, с помощью поправочного коэффициента
(4)
$\frac{{\partial u}}{{\partial y}} = {{\gamma }}\frac{{{{u}_{0}}}}{b},\quad \frac{{d{{e}^{2}}u}}{{dx}} = u{\kern 1pt} 'v{\kern 1pt} '\frac{{{{u}_{0}}}}{b},\quad b = b_{x}^{'}x.$Интеграл по площади потока в слое смешения F будет
Окончательно получаем
(5)
$\frac{d}{{dx}}\int\limits_0^b {{{e}^{2}}udy} = \int\limits_0^b {u{\kern 1pt} 'v{\kern 1pt} '\frac{{{{u}_{0}}}}{b}dy} .$Чтобы раскрыть соотношение (5), используем экспериментально установленное свойство подобия профилей параметров в слое смешения.
Для энергии турбулентных пульсаций скорости примем
(6)
${{e}^{2}} = \frac{{\langle u{\kern 1pt} {{'}^{2}} + v{\kern 1pt} {{'}^{2}} + w{\kern 1pt} {{'}^{2}}\rangle }}{2} = \frac{3}{2}u_{{{\varepsilon }}}^{2}.$Положим для максимального значения
В соответствии с указанными ранее значениями интенсивности пульсаций
Интеграл под знаком производной будет
(8)
$\int\limits_0^b {{{e}^{2}}udy} = be_{m}^{2}{{u}_{0}}\int\limits_0^1 {\frac{{{{e}^{2}}}}{{e_{m}^{2}}}\frac{u}{{{{u}_{0}}}}d{{\eta }}} .$В итоге определится связь интенсивности расширения слоя смешения и параметров течения. В соответствии с (5)–(7) после дифференцирования в (8)
(9)
$b_{x}^{'}e_{m}^{2}{{u}_{0}}\int\limits_0^1 {\frac{{{{e}^{2}}}}{{e_{m}^{2}}}\frac{u}{{{{u}_{0}}}}d{{\eta }}} = {{u}_{0}}{{\left( {u{\kern 1pt} 'v{\kern 1pt} '} \right)}_{m}}\int\limits_0^1 {\frac{{u{\kern 1pt} 'v{\kern 1pt} '}}{{{{{\left( {u{\kern 1pt} 'v{\kern 1pt} '} \right)}}_{m}}}}d{{\eta }}} .$Это соотношение показывает, что интенсивность расширения слоя смешения в первую очередь определяется отношением корреляции $u{\kern 1pt} 'v{\kern 1pt} '$ к общей интенсивности пульсаций, определяемой величиной e2.
Преобразуя соотношение (9), получаем
(10)
$b_{x}^{'} = \frac{{{{k}_{{{\tau }}}}}}{{{{k}_{{eu}}}}}\frac{{{{{\left( {u{\kern 1pt} 'v{\kern 1pt} '} \right)}}_{m}}}}{{e_{m}^{2}}},\quad {{k}_{{{\tau }}}} = \int\limits_0^1 {\frac{{u{\kern 1pt} 'v{\kern 1pt} '}}{{{{{\left( {u{\kern 1pt} 'v{\kern 1pt} '} \right)}}_{m}}}}d{{\eta }}} ,\quad {{k}_{{eu}}} = \int\limits_0^1 {\frac{{{{e}^{2}}}}{{e_{m}^{2}}}\frac{u}{{{{u}_{0}}}}d{{\eta }}} ,$(11)
$\frac{{{{{\left( {u{\kern 1pt} 'v{\kern 1pt} '} \right)}}_{m}}}}{{e_{m}^{2}}} = {{\theta }}{\text{.}}$Если принять, что максимальное осредненное значение корреляции $u{\kern 1pt} 'v{\kern 1pt} '$ в 4 раза меньше максимального значения e2, то общепринятое значение $b_{x}^{'}$ будет приближенно соответствовать представленным соотношениям. Можно более точно согласовать значение $b_{x}^{'}$ с экспериментальными данными, например, для осесимметричной струи, используя параметр γ. Значение $b_{x}^{'} \approx 0.3$ имеет место при γ = 0.86.
В [1] (без конкретной ссылки) приводится соотношение
По-видимому, Таунсенд предполагает, что это соотношение выражает определенное свойство турбулентности в рассматриваемом течении. Следуя этому представлению, в дальнейшем, значение параметра θ будет приниматься неизменным.
Если обратиться к данным работ [1, 5, 7], где приведены результаты соответствующих измерений, то согласно этим данным
Это согласуется с указанным значением отношения величин $u{\kern 1pt} 'v{\kern 1pt} '$ и $e_{m}^{2}$ (см. рис. 2).
Таким образом, интенсивность расширения слоя смешения в первую очередь зависит от относительного вклада порождения энергии турбулентных пульсаций, который определяется параметром θ. Интенсивность расширения слоя смешения оказывается зависящей от двух параметров: θ и kτ/keu. Первую из этих относительных величин можно считать универсальной [1], а вторая зависит от профилей продольной скорости, которые могут различаться для плоского и осесимметричного течений.
В этом случае (θ = const) согласно соотношениям (10)–(11), уровень пульсаций скорости не проявляется в интенсивности расширения слоя смешения и эти соотношения не позволяют определить уровень турбулентных пульсаций скорости. Для его определения необходимо учесть взаимодействие слоя смешения с внешней средой.
3. ВТЕКАНИЕ ВНЕШНЕЙ СРЕДЫ В СЛОЙ СМЕШЕНИЯ
Расширение слоя смешения обусловлено вовлечением окружающей среды. Представленная выше схема течения позволяет связать интенсивность расширения слоя смешения и нарастание потока массы в струе и интенсивность втекания в слой смешения.
Поток массы в слое смешения
Его увеличение происходит за счет втекания через внешнюю границу со скоростью ${{v}_{n}}$ и через внутреннюю границу y1 со скоростью u0
(12)
$\begin{gathered} \frac{{d{{G}_{b}}}}{{dx}} = \frac{{db}}{{dx}}{{u}_{0}}{{k}_{1}} = v + {{u}_{0}}\frac{{d\left| {{{y}_{1}}} \right|}}{{dx}},\quad {{k}_{1}} = \int\limits_0^1 {\frac{u}{{{{u}_{0}}}}d} {{\eta }}, \\ {{v}_{n}} = b_{x}^{'}{{u}_{0}}{{k}_{1}} - {{u}_{0}}b_{x}^{'}{{k}_{2}},\quad {{k}_{2}} = \int\limits_0^1 {{{{\left( {\frac{u}{{{{u}_{0}}}}} \right)}}^{2}}d} {{\eta }}. \\ \end{gathered} $Согласно результатам специальных исследований [3, 4, 8] втекание внешней среды в слой смешения происходит под действием перепада статического давления, возникающего из-за пульсационного движения в слое смешения.
Рассматривая осредненные уравнения Рейнольдса в приближении пограничного слоя при больших числах Рейнольдса, Таунсенд показал, что в слое смешения возникает разрежение ΔP, зависящее от поперечной координаты
(13)
$\Delta P = P - {{P}_{a}} = \rho {\kern 1pt} *\left\langle {v{\kern 1pt} {{'}^{2}}} \right\rangle .$Здесь P – среднее значение статического давления, Pa – статическое давление в окружающей среде.
Это следует из уравнений Рейнольдса для осредненных параметров течения в слабо расширяющемся слое смешения [1, 3]. В этом случае $v = u$, ${\partial \mathord{\left/ {\vphantom {\partial {\partial x}}} \right. \kern-0em} {\partial x}} = {\partial \mathord{\left/ {\vphantom {\partial {\partial y}}} \right. \kern-0em} {\partial y}}$. Слой считается плоским
Отсюда следует (13). (Схожее соотношение приведено в [2] в разделе “Неизотропная свободная турбулентность”).
Разрежение возникает вследствие турбулизации течения, по-видимому, как результат энергетического баланса пульсационного движения.
Специально проведенные эксперименты [3, 4] подтверждают этот эффект. На рис. 3 приведены результаты измерений распределения среднего по времени статического давления в поперечном сечении слоя смешения при их сопоставлении с данными одновременных измерений поперечных пульсаций скорости [4].
В разделе монографии [5], написанном Г.Н. Абрамовичем, рассматривается возможность существования, в процессе вихреобразования в слое смешения турбулентной струи, областей с пониженным статическим давлением. При этом характерный размер этих областей близок к характерной толщине слоя смешения.
В работах [3, 4, 8] показано, что динамическое воздействие распространяющейся турбулентной струи на окружающую среду, в которой происходит ее распространение, формируется при непосредственном воздействии локального разрежения на движение внешней среды. Она приводится в движение из-за перепада давления, определяемого соотношением (13). Следует заметить, что в представленных зависимостях речь идет об осредненных параметрах течения. При этом механизм воздействия разрежения в струе на внешнюю среду имеет пульсационный характер, как и все течение в слое смешения струи. На рис. 4 показана “мгновенная” картина течения в слое смешения, полученная по результатам вычислительного эксперимента, представленным в [3, 4].

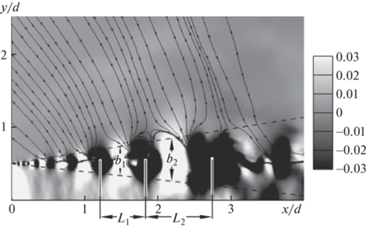

На рис. 4 иллюстрируется “мгновенное” распределение статического давления с помощью обозначения величины давления различным уровнем серого. Темный фон соответствует разрежению, светлый – превышению давления над его величиной во внешней среде.
Можно видеть крупномасштабные области повышенного и пониженного давления. Сравнение данных для различных моментов времени [3, 4] показывает, что эти области, медленно изменяясь по форме, постепенно увеличиваясь, движутся вдоль потока со скоростью конвекции, которая составляет около половины скорости истечения. При этом среднее по времени значение давления в каждой (неподвижной) точке слоя смешения ниже атмосферного и соответствует данным рис. 3 и соотношениям (13). То есть на удалении от слоя смешения интенсивность индуцируемого течения определяется осредненным значением разрежения в струе. В то же время в непосредственной близости к слою смешения поток трансформируется.
На рис. 4 показано “мгновенное” положение линий тока втекающей жидкости, полученных по значениям поперечной компоненты скорости в вертикальной плоскости. Можно видеть, что втекание в слой смешения происходит под действием перепада давления: линии тока огибают области повышенного давления и “устремляются” к областям с пониженным давлением.
В работах [3, 4, 8] показано, что скорость втекания внешней среды в слой смешения может быть определена по соотношению, в котором характерное среднее значение разрежения связано с максимальной интенсивностью пульсаций
В рассматриваемом случае, для плоского течения, значение β может быть другим. Его значение, в этом случае, можно определить по вычисляемой по балансу расходов величине скорости втекания ${{v}_{n}}$ и известной из экспериментов [5, 7] величины ${{\varepsilon }_{{v}}}$ – интенсивности поперечных пульсаций скорости.
Отличие этого коэффициента от единицы связано с тем, что уровень понижения статического давления распределен в слое смешения также, как и уровень пульсаций, как это показано на рис. 3. Можно предположить, что “всасывающее” действие этого перепада статического давления характеризуется его осредненным значением в поперечном сечении слоя смешения, если проводить осреднение по величине индуцированной скорости ${{{v}}_{i}}$
Обращаясь к картине течения на рис. 4 можно видеть, что при втекании внешней среды поток дополнительно ускоряется из-за того, что поток огибает области повышенного статического давления. Протяженность областей повышенного и пониженного давления одинакова и средние значение скорости индуцированного потока на некотором удалении.
Тогда для значения скорости втекания получается соотношение
Для плоского слоя смешения получается при использовании данных о распределении пульсаций скорости [5, 7]:
(Принимается, что безразмерный профиль интенсивности поперечных пульсаций скорости такой же, как и продольной)В соответствии с (15)
Если принять, что в плоском слое смешения интенсивность пульсаций скорости несколько больше, чем по данным для осесимметричных струй, приведенных выше, можно задаться значением ${{\varepsilon }_{{{v}m}}}$ ≈ 0.165, близким к данным для продольной скорости.
Тогда
Такое значение скорости втекания соответствует известным данным.
Учет рассмотренного механизма образования общей структуры движения среды для слоя смешения позволяет конкретизировать связь интенсивности расширения слоя смешения струи с интенсивностью пульсаций скорости.
Кроме того, данные рис. 4 позволяют определить характерные размеры движущихся в слое смешения динамических неоднородностей. На рисунке обозначены характерные размеры движущихся неоднородностей L1 и L2, определенных по расстоянию между “центрами” областей с пониженным давлением. Для этих неоднородностей статического давления показаны характерные значения ширины слоя смешения b1 и b2. Можно видеть, что относительный размер общей неоднородности распределения статического давления
То есть, в слое смешения
Для характерной ширины слоя смешения на рис. 4 b = 0.27x. В этом случае
Следует отметить, что в случае формировании какой-либо неоднородности в расширяющемся слое смешения из двух, расположенных рядом и имеющих размер, близкий к ширине слоя смешения для каждой, общий размер неоднородности будет соответствовать (17).
4. О ФОРМИРОВАНИИ ИСТОЧНИКОВ ШУМА ПРИ ВТЕКАНИИ (“ВСАСЫВАНИИ”) ВНЕШНЕЙ СРЕДЫ В СЛОЙ СМЕШЕНИЯ
Анализ процессов, связанных с наличием в слое смешения движущихся неоднородностей статического давления, позволяет объяснить отдельные свойства процесса шумообразования в струях. Распространение турбулентной струи происходит при ее динамическом воздействии на окружающую среду [3, 4]. Струя создает шум при своем воздействии на внешнюю среду. Акустические возмущения образуются из-за крупномасштабных пульсаций, возникающих в слое смешения [9]. Согласно общим представлениям, возникновение акустических пульсаций обусловлено периодическими процессами гидродинамического происхождения [10].
Такие периодические процессы наблюдаются при корреляционных термоанемометрических измерениях в слое смешения [11–13]. В [13] приведены результаты корреляционных измерений, которые обнаруживают на фоне турбулентных пульсаций периодические пульсации скорости. Эти и аналогичные измерения показывают, что в слое смешения в фиксированных сечениях струи наблюдается продольное движение динамических образований, имеющих характерный продольный масштаб L и конвективную скорость движения uc порядка (0.5…0.6)u0. Измерения показывают, что характерный продольный размер этих неоднородностей [11, 12] существенно превышает ширину слоя смешения, и, в соответствии с результатами измерений, соответствует соотношению L $ \simeq $ $0.38x$, что соответствует (18) и приблизительно в полтора раза больше ширины слоя смешения в данном сечении струи (см. рис. 4).
В [12, 14, 15] представлены результаты экспериментов, в которых определялось положение источников шума для фиксированных частот в затопленных струях.
Проводились фазовые измерения в акустическом поле дозвуковых турбулентных струй, выполнявшиеся несколькими взаимно удаленными микрофонами. По разнице фаз определялось положение источника для заданной частоты. В результате измерений установлена зависимость частоты излучения от удаления соответствующего сечения струи от среза сопла. Безразмерная частота излучения определяется соотношением:
Здесь d – диаметр сопла, x – расстояние от среза сопла.
Можно показать, что этот результат соответствует определенному выше продольному размеру динамических неоднородностей в слое смешения L.
Эти данные согласуются с результатами определения характеристик периодического движения в слое смешения струи. Они были определены в [12].
Частота пульсаций f, создаваемых неоднородностями, движущимися непрерывным потоком в сечении струи, соответствует периоду их прохождения T в данном сечении. Он определяется скоростью движения uC и продольным размером этих неоднородностей Lf :
Частота пульсаций будет
Как уже указывалось, скорость движения неоднородности, определявшаяся в экспериментах
Она практически совпадает со значением средней скорости в слое смешения на линии, продолжающей кромку сопла.
Сопоставляя (19) и (20), получаем
Значение характерного продольного масштаба неоднородностей, формирующих акустическое излучение, совпадает со значением масштаба L из (18), соответствующего продольному характерному размеру движущихся неоднородностей статического давления.
Положение сечения, в котором формируется звуковое излучение заданной длины волны, согласно (17)–(20) определяется соотношением для числа Струхаля, полученным по данным опытов и вычислительного эксперимента в [12–16].
Объяснение того, почему размер гидродинамической неоднородности, создающей звуковые возмущения, имеет такую величину и существенно превосходит ширину слоя смешения, связано с имеющими место упомянутыми ранее медленно изменяющимися неоднородностями в распределении статического давления.

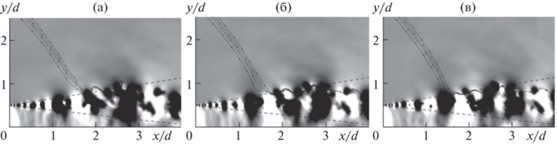

На рис. 5 приведены картины течения в слое смешения из [13], полученные для одного периода движения неоднородностей в слое смешения струи. Показана последовательность положения линий тока, вовлекаемых областью пониженного давления в начальный, промежуточный и конечный моменты времени рассматриваемого периода. Согласно результатам сравнения полученных данных и корреляционных измерений, представленных в [13], период этих перемещений линий тока соответствует зависимости (20).
Данные рис. 5 показывают, что “движущаяся неоднородность” статического давления состоит из двух частей, каждая из которых имеет размер, близкий к ширине слоя смешения в соответствующем сечении струи (см. также рис. 4). Экстремальные значения статического давления могут составить для максимума 10–15% от скоростного напора струи, для минимума – 15–20% скоростного напора.
Первоначально [4] появились данные о значительных неоднородностях и больших величинах изменения статического давления в пульсационном движении в слое смешения струи, полученные при использовании вычислительного моделирования.
Эти данные стимулировали проведение соответствующих измерений с помощью высокочувствительных и малоинерционных датчиков статического давления.
На рис. 6 приведены результаты измерений и расчета “мгновенных” распределений статического давления из [3, 4].
Следует заметить, что представленные на рис. 6 данные получены при определении экстремальных значений статического давления в динамических неоднородностях потока, независимо от данных рис. 4–5. Согласно измерениям, среднее значение давления соответствует соотношению Таунсенда (13), см. также рис. 3.
Данные рис. 6 также показывают, что характерный размер неоднородности, включающий в себя области повышенного и пониженного давления, соответствует упомянутым данным корреляционных измерений пульсаций скорости [12] и приблизительно в 1.5 раза превышает ширину слоя смешения (17).
5. ОПРЕДЕЛЕНИЕ ПАРАМЕТРОВ ТЕЧЕНИЯ В СЛОЕ СМЕШЕНИЯ ПРИ ДИНАМИЧЕСКОМ ВЗАИМОДЕЙСТВИИ ТУРБУЛЕНТНОЙ СТРУИ И ОКРУЖАЮЩЕЙ СРЕДЫ
Турбулентная струя приводит в движение окружающую среду, возникает эффект эжекции с втеканием в струю внешней среды [3–5].
Согласно результатам исследований [3, 4], проведенных на основе измерительных и вычислительных экспериментов, динамическое взаимодействие турбулентной струи с окружающей средой обусловлено пониженным статическим давлением в зоне турбулентных пульсаций. При втекании в струю возникает взаимодействие турбулентного и нетурбулентного потоков. Последний турбулизуется при таком взаимодействии. Это должно снижать уровень турбулентных пульсаций в турбулентном потоке в слое смешения. При понижении уровня турбулентных пульсаций будет снижаться, согласно (13), (14), “всасывающее” воздействие. Это обозначает, что в реальных условиях существует равновесие между уровнем пульсаций скорости и уровнем скорости втекания в струю. То есть полученные данные о порождении энергии турбулентности в слое смешения и связи эффекта втекания в струю с интенсивностью пульсаций скорости позволяют в целом охарактеризовать основные параметры рассматриваемого течения в плоском слое смешения.
Данные разделов 3 и 4 позволяют связать значение интенсивности пульсаций в слое смешения и значение скорости втекания в струю при эжекции. Для этого можно воспользоваться соотношениями (10), (11) для интенсивности расширения слоя смешения:
Представленное соотношение не позволяет определить уровень интенсивности пульсаций, в слое смешения, поскольку при принятой схеме процесса порождения турбулентности в слое смешения, логично сделать предположение, что отношение максимальных значений корреляции и энергии турбулентных пульсаций скорости универсально. Интенсивность турбулентных пульсаций скорости может быть определена только по скорости втекания в струю ${{v}_{n}}$.
Скорость втекания связана с интенсивностью расширения слоя смешения – соотношение (12)
Определить характерное значение интенсивности пульсаций скорости можно подбором значения ${{\varepsilon }_{{{v}m}}}$, при котором удовлетворялись бы соотношение (12), и, с учетом поправки на коэффициент γ, соотношения (10), (11), см. (4).
При этом проявляется влияние профиля распределения продольной скорости в слое смешения, по которому определяются коэффициенты k1 и k2. При известных значениях k1 и k2, которые были определены по данным, представленным в разд. 1, по значению ${{{v}}_{n}}$ определяется величина $b_{x}^{'}$, которая должна соответствовать соотношению (10).
На рис. 7 заштрихованной областью показан диапазон значений интенсивности расширения слоя смешения $b_{x}^{'}$, который соответствует возможному диапазону неточности в определении параметров в соотношениях (10) и (11). Сюда входят параметры kτ, keu, θ и γ.
Значения последних не варьировались θ = 0.01, γ = 0.86. Варьировались коэффициенты kτ и keu, при $b_{x}^{'}$ =0.3 отношение kτ/keu составляло 1.38.
Для скорости втекания было получено соотношение, связывающее ее значение с интенсивностью турбулентных пульсаций поперечной скорости (14, 15)
При этом нужно учесть, что согласно данным экспериментов уровень пульсаций поперечной скорости приблизительно на 10% ниже, чем для других компонент пульсационного движения.
В табл. 1 (первая часть) приведены значения параметров, характеризующих свойства течения в слое смешения в начальном участке турбулентной затопленной струи, по данным, приведенным в [5].
В табл. 1 (вторая часть), для сравнения, приведены данные, полученные в результате независимого определения параметров течения в плоском слое смешения по соотношениям (6), (10), (12), (14), (15). Для этого последовательно подбирались значения интенсивности пульсаций с использованием соотношений (14), (15) для определения скорости ${{{v}}_{n}}$, чтобы одновременно удовлетворялись соотношения (12) и (6). Значение εm вычислялось по (6)–(7). При этом принималось, что максимальные значения интенсивности пульсаций одинаковы для u' и w', а интенсивность пульсаций поперечной скорости v (в соответствии с данными [5]) меньше. Достаточно хорошее взаимное согласование данных получено при использовании предположения, что в плоском слое смешения уровень пульсаций несколько выше, чем в слое смешения осесимметричной струи.
В табл. 1 представлен итог исследования свойств течения в слое смешения в начальном участке турбулентной струи, которое позволяет обозначить основные параметры, определяющие его свойства.
Для получения значения интенсивности расширения слоя смешения использована известная закономерность для порождения энергии турбулентности в однородном градиентном потоке, без учета вязкости. При этом оказалось необходимым сделать дополнительное, хотя и достаточно очевидное, предположение физического характера. Нужно знать соотношение между корреляцией $\left\langle {u{\kern 1pt} 'v{\kern 1pt} '} \right\rangle $ и энергией турбулентности e2. Его характеризует параметр θ, известный из эксперимента (θ ≈ 0.01). Определяемая при этом интенсивность расширения струи $b_{x}^{'}$ удовлетворительно согласуется с экспериментальными данными, но при этом уровень турбулентных пульсаций скорости остается неизвестным.
Для его определения необходимо использование модели течения, основанной на представлении общей картины течения, как динамического взаимодействия слоя смешения с внешней средой из-за всасывающего действия струи.
Для конкретного определения параметров, характеризующих свойства слоя смешения, достаточно данных о профилях распределения интенсивности турбулентных пульсаций скорости и средней скорости в слое смешения и общей схемы течения.
В соответствии с рис. 7, проведенный анализ показывает, что для реальных значений актуальных параметров течения в слое смешения, соответствующих табл. 1, уровень энергии турбулентных пульсаций $\varepsilon _{m}^{2} \simeq 0.04$, что соответствует наблюдаемому максимальному уровню пульсаций скорости в слое смешения – 17%, и интенсивности расширения слоя смешения $b_{x}^{'} \simeq 0.3$.
Схема движения динамических неоднородностей в слое смешения, как последовательность движущихся областей повышенного и пониженного статического давления, каждая из которых в данном сечении имеет характерный размер, близкий к ширине слоя смешения, показывает, что при этом общий продольный размер неоднородности L = 0.38x ≈ 1.5b.
ЗАКЛЮЧЕНИЕ
Использовано представление слоя смешения, как слабо расширяющегося двумерного сдвигового слоя с трехмерным пульсационным движением, взаимодействующим с окружающей средой вследствие эжекции, вызванной понижением статического давления в слое смешения из-за турбулентных пульсаций. Такой подход позволил получить физически обоснованную схему течения в слое смешения турбулентной струи.
Проведен анализ свойств пульсационного движения в слое смешения с использованием известного соотношения для порождения энергии турбулентных пульсаций в градиентном потоке. Результаты проведенного анализа показывают, что общие свойства слоя смешения обусловлены основной характеристикой течения: отношением корреляции пульсаций продольной и поперечной скоростей к общей интенсивности турбулентных пульсаций скорости. Эту характеристику можно считать известной и, приблизительно, универсальной, поскольку имеются соответствующие результаты измерений. В этом случае результаты анализа взаимодействия течения в слое смешения и внешнего течения, индуцированного пониженным статическим давлением в слое смешения, дают возможность определить уровень пульсаций скорости в слое смешения.
Полученные данные позволяют представить общую схему течения в слое смешения, который взаимодействует с внешней средой из-за наличия в нем областей с пониженным статическим давлением. Общий уровень понижения статического давления однозначно связан с интенсивностью пульсаций скорости. Он также определяет интенсивность эжекции в слой смешения.
Определенный из условия согласования интенсивности расширения слоя смешения и, индуцированного пониженным давлением в слое смешения, внешнего течения, уровень интенсивности пульсаций в слое смешения согласуется с экспериментальными данными.
Структура и характерные масштабы движущихся неоднородностей распределения статического давления в слое смешения определяют местоположение источников акустического излучения струи по характерным частотам излучения звука.
Авторы выражают благодарность Г.А. Любимову за обсуждение и полезные замечания по тексту статьи.
Список литературы
Таунсенд А.А. Структура турбулентного потока с поперечным сдвигом. М.: Изд-во иностр. лит., 1959. 399 с.
Хинце И.О. Турбулентность ее механизм и теория. М.: Физматлит, 1963. 680 с.
Крашенинников С.Ю., Миронов А.К., Бендерский Л.А. Динамическое воздействие турбулентной струи на окружающую среду // Доклады РАН. Физика, Технические науки. 2020. Т. 491. № 1. С. 80–84.
Бендерский Л.А., Крашенинников С.Ю., Миронов А.К. Исследование образования индуцированных течений, создаваемых дозвуковыми турбулентными струями и их связи с эффектом понижения статического давления в струе // Изв. РАН. МЖГ. 2017. № 6. С. 50–60.
Абрамович Г.Н., Гиршович Т.А., Крашенинников С.Ю., Секундов А.Н., Смирнова И.П. Теория турбулентных струй. М.: Наука, 1984. 716 с.
Монин А.С., Яглом A.M. Статистическая гидромеханика. Механика турбулентности. Ч. 1. М.: Наука, 1965. 640 с.
Абрамович Г.Н., Крашенинников С.Ю., Секундов А.Н., Смирнова И.П. Турбулентное смешение газовых струй. М.: Наука, 1974. 272 с.
Крашенинников С.Ю. К расчету осесимметричных закрученных и незакрученных турбулентных струй // Изв. АН СССР. МЖГ. 1972. № 3. С. 71–80.
Крашенинников С.Ю., Семенёв П.А. О двух механизмах шумообразования в турбулентных струях // Изв. РАН. МЖГ. 2019. № 5. С. 26–39.
Зарембо Л.K., Красильников В.A. Введение в нелинейную акустику. М.: Наука, 1966. 519 с.
Власов Е.В., Гиневский А.С., Каравосов Р.К. Исследование волновой структуры течений в начальном участке струи при различных уровнях начальной турбулентности // Уч. записки ЦАГИ. 1978. Т. 9. № 1. С. 25–32.
Крашенинников С.Ю., Миронов А.К. Попытка определения положения источников звука в турбулентной струе по результатам измерений акустического поля и корреляций пульсаций скорости // Изв. РАН. МЖГ. 2010. № 3. С. 69–83.
Крашенинников С.Ю., Миронов А.К., Бендерский Л.А. Анализ шумообразования турбулентных струй на основании исследования их ближнего акустического поля // Акустический журнал. 2018. Т. 64. № 6. С. 704–717.
Fisher M.J., Harper-Bourne M., Glegg S.A.L. Jet engine noise source location: The polar correlation technique // J. Sound and Vibr. 1977. V. 51. № 1. P. 23–54.
Zaman K.B.M.Q. Flow field and near and far sound field of a subsonic jet // J. Sound and Vibr.1986. V. 106. № 1. P. 1–16.
Крашенинников С.Ю., Бендерский Л.А., Семенёв П.А., Польняков Н.А. Анализ возможных механизмов шумообразования в турбулентных струях // III Всероссийская акустическая конференция. Санкт-Петербург, 21–25 сентября 2020 года. С. 554–561.
