Известия РАН. Механика жидкости и газа, 2022, № 4, стр. 11-25

1. ПОСТАНОВКА ЗАДАЧИ

Рассматривается двумерное течение вязкой несжимаемой жидкости в прямоугольной ячейке бесконечного слоя с условиями периодичности по координатам х и у (двумерный тор), вызванное постоянной по времени двоякопериодической по пространству силой ${\mathbf{F}}(x,y)\, = \,({{f}_{1}}\sin {\kern 1pt} ({y \mathord{\left/ {\vphantom {y {L)}}} \right. \kern-0em} {L)}}$, f₂sin(x/L)). В размерных переменных уравнения Навье–Стокса для скорости ${\mathbf{v}} = \left\{ {{{{v}}_{x}},{{{v}}_{y}}} \right\}$ имеют вид:

а условия периодичности и задания расходов жидкости в перпендикулярных направлениях гласят:

Здесь ν – коэффициент кинематической вязкости; ρ_f – плотность жидкости, L_x, L_y – размерные длина и ширина ячейки периодичности; L/(2π), f₁, f₂– размерные пространственный период и амплитуды внешней силы, α и β – размерные расходы течения по направлениям x и y соответственно.

В безразмерном виде, записанные в терминах функции тока $\Psi (x,y)$, для которой ${{\partial \Psi } \mathord{\left/ {\vphantom {{\partial \Psi } {\partial y = }}} \right. \kern-0em} {\partial y = }}{{{v}}_{x}},$ ${{\partial \Psi } \mathord{\left/ {\vphantom {{\partial \Psi } {\partial x = }}} \right. \kern-0em} {\partial x = }} - {{{v}}_{y}},$ уравнения (1.1) принимают вид:

а расходы жидкости в перпендикулярных направлениях равны, соответственно,

Задачу (1.2)–(1.3) характеризуют следующие безразмерные параметры:

числа Рейнольдса Re_x = α/ν, Re_y = β/ν;

внешняя сила с компонентами λ₁= f₁L³/ν²; λ₂= f₂L³/ν²;

размеры ячейки: l_x = L_x/L; l_y = L_y/L.

Удобно разбить функцию тока на линейные по х и у слагаемые, обеспечивающие прокачку, и часть, периодическую по обеим координатам: $\Psi (x,y) = {{\operatorname{Re} }_{х}}y - {{\operatorname{Re} }_{y}}x + \Psi {\kern 1pt} '(x,y)$. Тогда условия периодичности поля скорости записываются как $\Psi {\kern 1pt} '(x + {{l}_{x}},y) = \Psi {\kern 1pt} '(x,y + {{l}_{y}}) = \Psi {\kern 1pt} '(x,y)$.

2. ИЗВЕСТНЫЕ СТАЦИОНАРНЫЕ РЕШЕНИЯ И ИХ УСТОЙЧИВОСТЬ

Частными решениями задачи (1.2) являются течение Колмогорова K59 [1] (λ₂ = Re_x = Re_y = 0) и течение ZPK96 в квадратной области с периодическими граничными условиями, эквивалентное потоку по поверхности двумерного тора [12] (λ₁ = λ₂ = λ). В обоих случаях известны стационарные решения задачи (1.2). В первом случае это ${{\Psi }_{0}}(x,y)\, = \,\lambda {{{\kern 1pt} }_{1}}\cos (y)$, которое, как показано в [2–4], устойчиво при l_x < 2π. Длинноволновая неустойчивость (l_x → ∞) получена при ${{\lambda }_{{1cr}}} = \sqrt 2 $, для ячеек конечной длины l_x > 2π колебательная неустойчивость найдена в [15], а также для более общего случая при ненулевом расходе Re_x в [14]. Стационарное решение ZPK96 [12] при l_x = l_y = 2π имеет вид:

В отсутствие внешней силы (λ = 0) реализуется тривиальное течение на двумерном торе c числом вращения ρ = Re_x/Re_y, с прямыми линиями тока и однородной скоростью. Течение “глобально”: частица жидкости, находящаяся первоначально в любой точке области, обходит тор снова и снова, и при иррациональном числе вращения проходит как угодно близко от любого заданного места. Как показано в [12], с ростом амплитуды силы λ линии тока искривляются, а при $\lambda = {{\lambda }_{{{\text{cr}}}}} = \sqrt {\operatorname{Re} _{x}^{2} \cdot \operatorname{Re} _{y}^{2} + \max (\operatorname{Re} _{x}^{2},\operatorname{Re} _{y}^{2})} $ происходит топологическая перестройка: на двух линиях тока возникает по точке сборки – точке стагнации течения, в которых обе компоненты скорости одновременно обращаются в нуль. При дальнейшем росте λ вырожденные точки стагнации распадаются на седловые и эллиптические точки застоя, и на поверхности тора, помимо “глобальной”, формируется “локальная” структура течения; ее образуют два заполненных замкнутыми линиями тока вихря вокруг эллиптических точек. Вихри, отделенные от глобальной компоненты течения сепаратрисами седловых точек, малы непосредственно после своего рождения, но с ростом λ они увеличиваются, постепенно занимая все большую долю площади ячейки периодичности. При λ > λ_cr и иррациональных числах вращения в глобальной компоненте течения существует нетривиальная лагранжева динамика: поскольку любая линия тока в глобальной компоненте снова и снова проходит как угодно близко к седловой неподвижной точке, в траектории частицы, транспортируемой вдоль этой линии, эпохи относительно быстрого дрейфа чередуются с замедлениями вплоть до полной остановки. Это приводит к ослаблению временных корреляций и вызывает аномальный транспорт частиц-трассеров в субдиффузионном режиме. Заметим, что перестройка топологии течения при λ = λ_cr, несмотря на глубинные изменения, вносимые ею в динамику, не является бифуркацией: новые решения не ответвляются, а устойчивость существующего не меняется.

Мы провели численное исследование задачи (1.2). Для нахождения стационарных решений системы (кроме решения (2.1)) использован многомерный метод Ньютона, примененный для системы алгебраических уравнений дискретного аналога (2.1) [16].

Разложим пространственно-периодическую часть функции тока $\Psi {\kern 1pt} '(x,y)$ в ряд Фурье

Подставляя (2.2) в (1.2) и применяя к полученной системе уравнений стандартную процедуру умножения на комплексную экспоненту с последующим интегрированием по поверхности тора получим (2M + 1) × (2N + 1) – 1 обыкновенных дифференциальных уравнений, задающих эволюцию во времени коэффициентов рядов Фурье

Здесь ${{F}_{{m,n}}}$ = 0, для всех m, n, кроме ${{F}_{{l_{x}^{'},0}}} = {{F}_{{ - l_{x}^{'},0}}} = - \frac{{{{\lambda }_{2}}}}{2}$ и ${{F}_{{0,l_{y}^{'}}}} = {{F}_{{0, - l_{y}^{'}}}} = \frac{{{{\lambda }_{1}}}}{2}$. Штрихованные индексы являются целочисленными в силу выбора сторон ячейки периодичности (длины l_x и ширины l_y) и определяют, сколько периодов силы (2π) в них содержится.

Для количества мод M и N в разложении Ψ′ в ряд Фурье, критерием служит точность определения критических значений амплитуды силы, соответствующих различным вариантам дестабилизации течения (2.1). При M = N = 5 верно определяются 8 десятичных знаков в критическом значении λ, а использование величин M и N, превышающих 15, смещает пороговые значения на величину, сравнимую с ошибкой округления. Чтобы создать “запас прочности” для аккуратного нахождения нестационарных решений, мы пользовались в расчетах значениями M = N = 20.

Линеаризация (2.3) около стационарного течения (2.1) характеризует устойчивость (2.1) в рамках уравнений Навье–Стокса. Мы определили в пространстве параметров Re_x, Re_y, λ области устойчивости. В частности, в расчетах установлен несколько неожиданный факт: в квадратной ячейке с длинами сторон, равными периоду вынуждающей силы (${{l}_{x}} = {{l}_{y}} = 2\pi $), стационарное течение (2.1) устойчиво даже при достаточно больших значениях амплитуды силы 0 ≤ λ ≤ 100 и в широком интервале значений расходов –10 ≤ (Re_x, Re_y) ≤ 10. Увеличение размеров полости до нескольких периодов вынуждающей силы создает возможности для длинноволновых возмущений; расчеты показали, в частности, что в прямоугольных ячейках периодичности (${{l}_{x}} = 2\pi m,$ ${{l}_{y}} = 2\pi n;$ $\max (m,n) > 1;$ $m,n \in \mathbb{N}$) возможна дестабилизация течения (2.1), причем, в зависимости от параметров задачи, вторичные течения могут носить как стационарный, так и автоколебательный характер (рис. 1).

При изменении длины ячейки периодичности l_x от 2π до l_x → ∞ и фиксированной ширине l_y = 2π порог неустойчивости монотонно убывает от  ${{\lambda }_{{inst}}}\, \to \;\infty $ для квадратной ячейки до значения ${{\lambda }_{{inst}}} = \sqrt 2 $, соответствующего порогу для течения Колмогорова K59.

На рис. 2 для случая ячейки с l_x = 4π, l_y = 2π проиллюстрированы зависимости критических значений амплитуды силы λ и частоты нейтральных возмущений ω от параметров прокачки Re_x, Re_y. Для сравнения здесь же приведены значения λ_cr, соответствующие возникновению стационарных вихрей в структуре течения (2.1).

Видно, что возможны как колебательная, так и монотонная неустойчивости решения (2.1), c порогами неустойчивости, соответственно λ_o и λ_m. Возможны различные соотношения этих пороговых значений между собой, а также со значением λ_cr, при котором в структуре течения (2.1) на фоне глобальной компоненты образуются локализованные стационарные вихри. Из результатов линейного анализа можно сделать вывод, что неустойчивость этого течения для рассмотренной геометрии (при l_x = 4π, l_y = 2π) определяется в основном параметром прокачки вдоль оси х (Re_x), рост Re_y приводит к существенной стабилизации течения. При отсутствии прокачки всегда реализуется монотонная неустойчивость, при росте Re_x появляются колебательные моды неустойчивости (2.1). Ниже мы рассмотрим различные варианты развития неустойчивости и исследуем соответствующие им типы вторичных нелинейных режимов течения на основе численного анализа полных нелинейных уравнений (2.3). В расчетах использовались многомерный метод Ньютона [14, 16] для нахождения стационарных решений и собственных значений λ, метод Рунге–Кутта–Фельберга с адаптивным шагом по времени для численного интегрирования (2.3) в случае нестационарных (в частности колебательных) решений, в сочетании с методом продолжения (отслеживания) по параметру, и идентификации бифуркаций по спектру собственных значений якобиана.

3. БИФУРКАЦИИ И ВТОРИЧНЫЕ ТЕЧЕНИЯ

Для иллюстрации перестроек режимов течения мы выбираем ячейку с соотношением сторон 2:1, так что по ее длине (вдоль координаты x) укладывается два периода стационарной внешней силы, а по ширине (вдоль координаты y), соответственно, один период. По отношению к удвоенной ячейке с периодическими граничными условиями по x, стационарное течение (2.1) обладает симметрией: оно инвариантно относительно сдвига на половину длины ячейки. Соответственно, уравнения (2.3), записанные в терминах фурье-коэффициентов ${{\psi }_{{m,n}}}$, инвариантны относительно смены знака всех коэффициентов с нечетными значениями m, а спонтанное нарушение этой симметрии при монотонном росте возмущений приводит к вилочной бифуркации состояния равновесия.

Рисунок 3 содержит карту основных режимов течения для такой ячейки при фиксированной интенсивности прокачки вдоль координаты y: Re_y = 1. Область устойчивости решения (2.1) выделена серым фоном.

Как показано на левой (а) и центральной (б) панелях рисунка, при малых значениях Re_x неустойчивость течения (2.1) носит монотонный характер и сопровождается вилочными бифуркациями B₁, B₂, порождающими симметричные пары стационарных течений (элементы пары переходят друг в друга при сдвиге на 2π вдоль оси x). При этом бифуркация B₁ является надкритической, а бифуркация B₂ – подкритическая, так что ветви стационарных решений, рождающиеся из (2.1) на линии B₁, заканчиваются на B₂. При Re_x = 0.1233 линии B₁ и B₂ сливаются; выше этого значения Re_x вилочных бифуркаций течения (2.1) нет. Но еще несколько ранее, при Re_x = 0.1189 на линии B₁ происходит другое определяющее событие: в точке BT₁ одновременно обращаются в 0 два собственных значения линеаризованной задачи. В результате этого явления коразмерности 2, известного как бифуркация Богданова–Такенса [17], бифуркационный сценарий меняется: при более высоких значениях Re_x неустойчивость течения (2.1) носит колебательный характер, так что на линии AX₁ бифуркация Андронова-Хопфа порождает из равновесия, соответствующего течению (2.1), устойчивый предельный цикл, и структура течения периодически осциллирует.

Из-за упомянутой симметрии течения (2.1) бифуркация Богданова–Такенса в точке BT₁ имеет особенный характер [17]. Поскольку первичное решение не исчезает на B₁, а лишь теряет устойчивость, то, как видно на средней панели рис. 3б, выходящая направо из точки BT₁ линия AX₁ имеет продолжение и при меньших значениях Re_x: это линия AX₂, на которой бифуркация Андронова-Хопфа происходит со вторичными стационарными режимами, ответвившимися от (2.1) на линии B₁.

Помимо бифуркаций, непосредственно затрагивающих основное течение (2.1), при малых значениях Re_x имеет место и конечноамплитудное рождение/исчезновение вторичных стационарных течений: оно происходит в результате седлоузловых бифуркаций на линиях СУ₁ и СУ₂. Линии СУ₁ и СУ₂ заканчиваются в точке “сборки” при Re_x = 0.1133; в клине, образованном этими линиями, имеет место мультистабильность: сосуществование при фиксированном значении параметров нескольких устойчивых стационарных течений. Как видно на правой панели рис. 3, в, в этот клин заходит справа и линия AX₂ бифуркации Андронова–Хопфа; эта линия заканчивается на СУ₂ в точке BT₂ другой бифуркации Богданова–Такенса, происходящей со вторичными стационарными течениями. Таким образом, обе концевые точки линии AX₂ на плоскости параметров – это точки Богданова–Такенса. Поскольку вторичные стационарные течения не обладают симметрией по отношению к пространственному сдвигу, бифуркация BT₂ (в отличие от BT₁) носит общий характер.

Движение вверх вдоль линии СУ₁ приводит к изменению характера происходящей на ней седлоузловой бифуркации: в фазовом пространстве из локальной (затрагивающей два равновесия) она становится глобальной, и включает гомоклиническую траекторию к седлоузловой точке. Разрушение этой траектории, в современной литературе нередко именуемое бифуркацией SNIC (Saddle-Node on Invariant Circle), порождает устойчивое периодическое движение, период которого неограниченно нарастает по мере приближения к бифуркационному значению параметра. При Re_x = 0 (отсутствие среднего расхода жидкости вдоль оси x) основное течение обладает еще одной симметрией: инвариантностью к зеркальному отражению относительно прямой, параллельной оси y. Эту симметрию наследуют и вторичные стационарные течения, возникающие при седло-узловых бифуркациях. Поэтому монотонная неустойчивость таких течений приводит к новой вилочной бифуркации и возникновению пар зеркально симметричных третичных стационарных течений. При как угодно малых ненулевых значениях прокачки вдоль оси x симметрия отсутствует, и вилочная бифуркация разрушается, заменяясь еще одной седлоузловой бифуркацией (линия СУ₃ на рис. 3). На рис. 3a указана и линия, на которой происходит описанное выше изменение топологической структуры основного течения (2.1): рождение точек застоя и стационарных вихрей. На рисунке видно, что при достаточно больших значениях Re_x колебательная неустойчивость основного стационарного течения может предшествовать этой перестройке.

На рис. 4 мы приводим несколько типичных бифуркационных диаграмм, соответствующих движению вдоль вертикальных линий на рис. 3: увеличению амплитуды силы λ при фиксации параметра Re_x. В качестве количественной характеристики течения использована величина $\delta = {{v}_{y}}(0,0) - {{v}_{{y0}}}(0,0)$ (здесь и ниже индекс “0” указывает на характеристики основного течения (2.1)). Для стационарного решения δ соответствует отклонению y-компоненты скорости течения от значения для основного стационарного решения (2.1), колебательное решение характеризуется максимальным δ_max и минимальным δ_min значениями этого отклонения по периоду, а также величиной периода T. Кроме этого, для построения фазовых траекторий использованы эйлеровы переменные $(\Delta {{v}_{x}},\Delta {{v}_{y}},\Delta {{\Psi }_{с}})$, где:

Здесь же показаны соответствующие зависимости T(λ) в случае колебательных решений. Cплошные и точечные линии характеризуют, соответственно, устойчивые и неустойчивые стационарные течения, а штриховые линии – устойчивые автоколебательные режимы. Вилочные бифуркации отмечены на бифуркационных диаграммах рис. 4 индексами B₁ и B₂, бифуркации Андронова–Хопфа – индексами AX₁ и AX₂. Оба эти типа бифуркаций могут быть надкритическими (B₁) либо подкритическими (B₂, AX₁, AX₂). Cедлоузловые бифуркации указаны индексами СУ₁, СУ₂, …, сюда относится и ранее упомянутая бифуркация SNIC появления седлоузла на инвариантном цикле (рис. 4 в, г при λ ≈ 6.3; рис. 4ж при λ ≈ 11).

Наиболее сложная картина бифуркационных переходов получена при малых, но конечных значениях прокачки Re_x вдоль координаты x. При отсутствии прокачки (Re_x = 0, рис. 4а), или при слабой прокачке (Re_x =0.01, рис 4б) все моды неустойчивости монотонны, первая из колебательных мод возникает правее точки BT₂ при Re_x ~ 0.113, затем при Re_x ~ 0.117 эта мода переходит в колебательную моду неустойчивости решения (2.1) AX₁, которая при дальнейшем росте Re_x остается наиболее опасной.

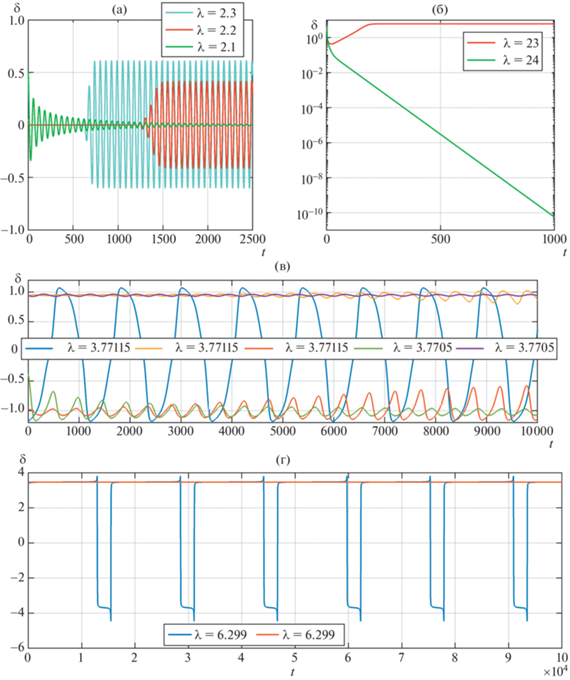

Таким образом, общая картина и разнообразие бифуркаций основного решения определяются в основном величиной прокачки по направлению x, соответствующему максимальной стороне ячейки периодичности (l_x = 4π). При слабой прокачке чередуются вторичные стационарные течения, при более сильной устанавливаются автоколебания, которые могут появляться либо как результат бифуркации Андронова–Хопфа основного решения (2.1) при достаточно больших значениях Re_x и амплитуды силы λ, либо в области их промежуточных значений как результат разрушения седлоузловой гомоклинической траектории (бифуркация SNIC). Перечисленные варианты динамики системы можно видеть на рис. 5. Насколько общими являются эти закономерности, покажут дальнейшие расчеты для других ячеек периодичности.

4. ДИНАМИКА ЧАСТИЦ ЖИДКОСТИ В ЭЙЛЕРОВОМ И ЛАГРАНЖЕВОМ ПРЕДСТАВЛЕНИИ

Система уравнений (2.3) записана в лабораторной системе отсчета: в эйлеровых переменных, привязанных к конкретным точкам физического пространства. Для наблюдаемых, выраженных в терминах таких переменных, обсуждавшиеся выше динамические режимы либо не зависят от времени (основное и вторичные стационарные течения), либо являются его периодическими функциями (течения, возникшие в ходе развития колебательных неустойчивостей). Гораздо более богатую динамику демонстрируют выражаемые через лагранжевы переменные наблюдаемые, соответствующие пассивным частицам, переносимым вдоль линий тока.

Транспортные уравнения таких частиц

Они решались для поля скорости $({{v}_{x}},{\kern 1pt} \,{{v}_{y}})$, полученного численным интегрированием уравнений (2.3). Для визуализации лагранжевой динамики строились фазовые портреты в координатах $\left( {{{v}_{x}},{{v}_{y}},\Psi {\kern 1pt} '} \right)$.

Приводимые ниже результаты относятся к случаю ${{l}_{x}} = 4\pi ,$ ${{l}_{y}} = 2\pi $, $M = 20,$ $N = 20$.

Начнем с поля скорости, не зависящего от времени. Уравнения лагранжевой динамики для любого двумерного стационарного течения несжимаемой жидкости задаются консервативной динамической системой с одной степенью свободы, в которой функция тока играет роль гамильтониана. Траектории лагранжевых частиц совпадают с линиями тока, и в случае отсутствия точек стагнации у течения (что для течения ZPK96 (2.1) соответствует λ < λ_cr) лагранжева динамика может быть только периодической или квазипериодической, в зависимости от числа вращения ρ = Re_x/Re_y .

Спектр мощности скорости частиц в обоих случаях дискретен [18]. При рациональных числах вращения поверхность тора расслаивается на континуум неоднократно обходящих его замкнутых линий тока: каждая частица жидкости движется периодически, причем период этого движения зависит от линии тока. При иррациональных ρ имеет место эргодичность, и каждая траектория плотна на торе.

При λ > λ_cr в структуре линий тока появляются особые точки и траектории. Для ячейки периодичности размером 2πm × 2πn это 2mn седловых точек и их сепаратрисы, ограничивающие 2mn вихрей: зон локализованного течения, внутри каждой из которых находится стационарная эллиптическая точка, окруженная континуумом замкнутых линий тока. Траектории частиц из “глобальной компоненты” не могут проникнуть внутрь вихрей, а на границах вихрей около седловых точeк происходит существенное замедление скорости частиц (время обтекания вихря имеет особенность логарифмического типа). Вследствие этого динамика лагранжевых частиц в глобальной компоненте существенно меняется. Поскольку при иррациональных числах вращения траектории глобальной компоненты всюду плотны в ней, они снова и снова возвращаются в окрестности седловых точек и снова покидают их: эффект многократных ускорений и замедлений аккумулируется, приводя к качественным переменам. Хотя из-за двумерности фазового пространства траектории лагранжевых частиц по-прежнему не могут быть хаотическими, они проявляют ряд необычных свойств, промежуточных между ламинарным и турбулентным течением: сингулярно-фрактальный характер спектра мощности, степенное убывание корреляций скорости и аномалии характеристик транспорта [12, 13].

Монотонные неустойчивости основного течения (2.1) не вносят качественных изменений в эту картину: они (так же как и бифуркация SNIC) порождают новые устойчивые стационарные поля скорости, причем любое стационарное течение, вне зависимости от деталей его структуры, по-прежнему характеризуется тем же числом вращения ρ, разбивается на глобальную и локализованные компоненты, а лагранжевы наблюдаемые в случае иррационального ρ демонстрируют декорреляцию и слабую неупорядоченность во времени.

Совершенно иной характер носят перемены, вызываемые колебательной неустойчивостью основного течения. Как отмечалось выше, такая неустойчивость наблюдается в широком диапазоне параметров, что приводит к появлению зависящего от времени вторичного течения (периодического в эйлеровых переменных). Периодическими по времени являются и режимы, рождающиеся с конечной амплитудой в результате бифуркации SNIC. Фазовое пространство системы, описывающей динамику лагранжевой частицы в периодически зависящем от времени плоском поле скорости, трехмерно. Поскольку система сохраняет фазовый объем, ее типичные траектории экспоненциально неустойчивы [19]. Это явление – хаотическая динамика частиц жидкости в полях скорости с простыми эйлеровыми свойствами – известно как “лагранжев хаос” или “хаотическая адвекция” [20].

Ниже мы ограничимся влиянием автоколебательного характера течения на общий вид лагранжевой траектории; влияние на спектральные и корреляционные характеристики скорости лагранжевой частицы будет рассмотрено в других публикациях.

Присутствие хаотических линий тока приводит к перемешиванию фазовых траекторий, которые могут проникать (при λ > λ_cr) и в ранее недоступные области с вихрями. Как и прежде, детали процесса зависят от того, является ли число вращения ρ рациональным. До возникновения неустойчивости фазовое пространство двумерно и при рациональном ρ представляет из себя континуум замкнутых линий тока: “однооборотных” в компоненте течения, локализованной внутри вихрей, и многооборотных в глобальной компоненте. Появление нового масштаба времени, соответствующего периоду автоколебаний в эйлеровых переменных, делает фазовое пространство трехмерным, а континуумы периодических орбит превращаются в семейства двумерных так называемых КАМ-торов (торов Колмогорова-Арнольда-Мозера [21]). Новорожденные двумерные торы вложены друг в друга и образуют в трехмерном фазовом пространстве непроницаемую структуру: каждая частица жидкости квазипериодически движется вдоль поверхности соответствующего тора, не смещаясь поперек структуры. По мере интенсификации эйлеровских автоколебаний КАМ-торы начинают разрушаться, что ведет к постепенному исчезновению барьеров и расширению доли пространства, доступной каждой частице. По-видимому, первыми распадаются торы, лежащие вблизи седловых точек стагнации; это порождает (первоначально слабое) перемешивание между локализованной и глобальной компонентами течения. Разрушение торов приводит к хаотизации движения. Поначалу лагранжев хаос не глобален: существует множество хаотических компонент, между которыми нет обмена, поскольку каждая из них “зажата” между еще неразрушенными КАМ-торами. Некоторые из компонент соответствуют многократным (в соответствии со знаменателем числа вращения) проходам через всю ячейку периодичности, в то время как другие ограничиваются слабо хаотизированными вращениями внутри бывших вихрей. Постепенно хаотические компоненты сливаются, и после разрушения последнего КАМ-тора все фазовое пространстве делается доступным всем хаотическим траекториям.

В ситуации иррационального числа вращения картина несколько иная: здесь после перехода к автоколебаниям эйлеровских переменных континуум КАМ-торов возникает только в локализованной компоненте течения. Хаотизация глобального движения происходит около седловых неподвижных точек: их инвариантные многообразия ответственны за геометрию перемешивания в фазовом пространстве [22]. В результате по мере роста λ глобальные хаотические траектории все глубже проникают в бывшие внутренние области вихрей, где, тем временем, идет процесс разрушения КАМ-торов, и, в конечном счете, развитой лагранжев хаос занимает все фазовое пространство.

В рассматриваемой задаче это общее описание эволюции лагранжева хаоса при росте параметра справедливо для относительно высоких значений параметра Re_x: к примеру, при Re_у = 1, в области Re_x > 0.15. При более низких Re_x бифуркация SNIC резко прерывает механизм постепенного расширения области хаотической адвекции: автоколебания эйлеровых переменных прекращаются, и система возвращается к стационарным полям скорости, подобным вышеописанным.

Рисунки 6 и 7 иллюстрируют эти переходы: при рациональном значении ρ переход к лагранжеву хаосу происходит от периодического решения (замкнутая орбита на торе) при λ < λ_cr, через квазипериодический режим, и затем к новому стационарному режиму после бифуркации SNIC (рис. 6), а при иррациональном – от квазипериодического режима при λ < λ_cr, через режим с сингулярно-фрактальным спектром (рис. 7).

Видно, что по мере роста амплитуды колебаний с увеличением λ площадь “запретной области” для лагранжевой траектории в окрестностях вихрей постепенно уменьшается и затем эта область исчезает. Ранее неявно предполагалось, что неустойчивость наступает при наличии вихрей. Возникновение лагранжевого хаоса при отсутствии вихрей, что, как отмечено выше, реализуется для некоторой области параметров (Re_x, Re_y), имеет другой характер, соответствующий переходу от периодического или квазипериодического режима к хаотическому.

ЗАКЛЮЧЕНИЕ

Анализ устойчивости рассматриваемого семейства стационарных по времени пространственно-периодических плоских течений показал, что возникновение гидродинамической неустойчивости требует, чтобы длина хотя бы одной из сторон полости вмещала несколько периодов вынуждающей пространственной силы. В квадратной полости с длиной стороны, равной периоду силы, основное течение остается устойчивым в широком диапазоне амплитуд внешней силы и интенсивностей прокачки. В вытянутых полостях неустойчивость, возникающая при достаточно большой вынуждающей силе, может, в зависимости от величин среднего расхода жидкости в двух перпендикулярных направлениях, быть монотонной либо колебательной. В пространстве параметров задачи диаграмма состояний организована вокруг бифуркации Богданова-Такенса, в которой два собственных числа линеаризации около основного течения одновременно обращаются в нуль. Лагранжева динамика пассивных частиц, переносимых нелинейными вторичными течениями, определяется отсутствием или наличием зависимости эйлеровского поля скорости от времени. Так, вторичные стационарные течения в результате повторяющихся медленных проходов частиц около точек застоя обладают теми же свойствами, что и основное течение: дальние временные корреляции, сингулярно-непрерывный Фурье-спектр скорости, аномальный перенос. Если же вторичные течения в эйлеровом представлении периодичны по времени, то достаточно высокие амплитуды внешней силы приводят к разрушению в фазовом пространстве задачи вложенных друг в друга КАМ-торов, и к установлению хаотической адвекции (“лагранжева хаоса”) пассивных частиц.

Общность обсуждаемых результатов не ограничена применявшимися соотношением сторон ячейки периодичности и простой геометрией вынуждающей силы. В рамках нашего подхода возможен расчет аналогичных бифуркационных диаграмм и для ячеек, у которых отношение длин сторон нецелочисленно; длины могут быть и несоизмеримы. Для возникновения вторичных течений, длина хотя бы одной из сторон ячейки должна превосходить пространственные периоды силы (которые могут и не совпадать друг с другом). Если сила явно зависит от более высоких Фурье-гармоник пространственных координат, структура основного стационарного течения делается более сложной, содержащей вихри разного размера. С точки зрения лагранжевых характеристик – спектра мощности и корреляционных функций скорости частиц-трассеров – важна не геометрия силы, а отношение интенсивностей прокачки в перпендикулярных направлениях: при рациональных значениях этого отношения спектр у всех (!) стационарных течений дискретен, а корреляции не затухают. Напротив, иррациональность отношения интенсивностей прокачки влечет за собой наличие (сингулярно) непрерывной спектральной компоненты и алгебраическое затухание корреляций. В этой связи нужно отметить, что транспортные аномалии при переносе частиц таким стационарным течением усиливаются, если в его структуре вихри, вращающиеся по часовой стрелке и против часовой стрелки, несбалансированы. Для нестационарных течений, развившихся в ходе колебательных неустойчивостей, количественные характеристики, разумеется, зависят от геометрии вынуждающей силы, однако общая картина перехода к лагранжеву хаосу остается неизменной.
