Теплофизика высоких температур, 2021, T. 59, № 3, стр. 415-421
Модель динамики дисперсных фракций во встречных потоках металлопорошка и полимера при образовании композитного материала
А. Л. Тукмаков *
Казанский национальный исследовательский технический университет
им. А.Н. Туполева (КАИ)
Казань, Россия
* E-mail: tukmakov@imm.knc.ru
Поступила в редакцию 13.07.2020
После доработки 26.09.2020
Принята к публикации 14.10.2020
Аннотация
Приводятся численная модель и описание процесса коагуляции металлических частиц и капель полимера во встречных потоках. Применяется модель двухфракционной газовзвеси, состоящей из металлических частиц и жидких капель полимера с воздухом в качестве несущей среды. Для описания движения несущей среды применяется система уравнений движения вязкого сжимаемого теплопроводного газа с учетом обмена импульсом и энергией с фракциями дисперсной фазы, каждая из которых описывается системой уравнений газодинамического типа с учетом межфазного обмена импульсом и энергией с несущей средой. Система уравнений двухфракционной газовзвеси представляется в обобщенных криволинейных координатах и решается явным методом предиктор-корректор с расщеплением пространственного оператора по направлениям и со схемой нелинейной коррекции на каждом временнóм шаге. Рассмотрены временны́е и пространственные характеристики процесса коагуляции металлических частиц и капель полимера заданного начального радиуса в зависимости от размера частиц металлического порошка. Численная модель может быть использована для описания технологии получения металлополимерного композитного материала.
ВВЕДЕНИЕ
Композиционные материалы широко применяются в технике [1]. В частности, из металлополимерных материалов [2] изготавливаются манжеты, шайбы, прокладки, поршневые кольца и уплотнители, способные работать в агрессивных средах. Для придания требуемых свойств изделиям в качестве наполнителя для термопластичных полимеров используются дисульфид молибдена, кобальт, стекло, бронза, уголь, графит, кокс. Эти добавки позволяют повысить износостойкость, твердость и поверхностную прочность материала, снизить коэффициенты трения и термического расширения, повысить теплопроводность [2, 3]. Напыляемые на поверхность дисперсные композиционные материалы представляют собой интегрированные комплексы исходных материалов в каждой порошковой частице [1, 4]. Частица с интегрированными свойствами может быть получена путем конгломерации исходных компонентов в более крупную частицу в процессе осаждения мелкодисперсных частиц наполнителя на каплях термопластичного полимера при смешении двух дисперсных потоков с последующей полимеризацией композита [4]. Такой материал может напыляться на защищаемую поверхность для снижения трения и повышения износостойкости. Исходным материалом в этом случае является порошок, состоящий из частиц полимера, в которые внедрены частицы металла. Получить такой материал можно путем коагуляции во встречных потоках газовзвесей, содержащих капли полимера и частицы металла, которые несут электрический заряд и движутся в электрическом поле [4, 5].
В литературе приведены основные подходы к моделированию монодисперсных и полидисперных ламинарных и турбулентных двухфазных течений, в которых учитываются процессы, происходящие при столкновении частиц [6–8]. Для описания динамики несущей и дисперсной фаз и их взаимодействия используются как лагранжев траекторный подход, так и модели на основе эйлерова описания взаимопроникающих сред. В двухфазных потоках могут иметь место различные столкновительные процессы [6–8], вызванные как скоростным скольжением дисперсных фракций в осредненном движении, так и турбулентными пульсациями потока: столкновения частиц между собой; столкновения частиц с телом, обтекаемым двухфазным течением; столкновения частиц со стенками, ограничивающими двухфазный поток. Столкновительные процессы могут менять дисперсность газовзвеси и статистические характеристики движения частиц, а следовательно, оказывать влияние на характеристики несущего их потока газа. Поэтому изучению контактных взаимодействий в двухфазных потоках уделяется значительное внимание. При моделировании механизма взаимодействия частота столкновения частиц описывается с помощью функции ядра столкновений. Эта функция учитывает как скоростное скольжение в осредненном движении, так и турбулентные пульсации несущей среды. Последующий анализ позволяет определить характеристики частиц (капель) после соударения, заканчивающегося отскоком капель или их коагуляцией [6].
В данной работе решается модельная задача о динамике коагулирующей смеси, состоящей из металлопорошка и капель полимера, движущихся в несущей среде во встречных направлениях c заданными на границах расчетной области скоростями без учета влияния электрического поля и турбулентности несущей среды (рис. 1). Предполагается, что при соударении металлической частицы и капли полимера происходит их коагуляция с образованием частицы металлополимера. При соударении разбрызгивания капли полимера не происходит, форма частицы металлополимера остается сферической, а объем увеличивается на объем частиц-доноров.
Схема расчетной области показана на рис. 1. В качестве несущей среды рассматривается неподвижный в начальный момент времени воздух. Первая дисперсная фракция состоит из частиц металла, вторая фракция – из капель полимера. На левой границе при х = 0 задается скорость u1 фракции металлических частиц, радиус которых R1, плотность материала ρ10, средняя плотность ρ1 = α1ρ10, где α1 – объемное содержание фракции металлических частиц. Для полимерной фракции при х = 0 для скорости, температуры, средней плотности задаются однородные граничные условия Неймана. На правой границе при х = Lх задается скорость u2 фракции полимерных капель, радиус которых R2, плотность материала ρ10 и средняя плотность ρ2 = α2ρ20, где α2 − объемное содержание фракции капель полимера. Для фракции металлических частиц при х = Lх для скорости, температуры и средней плотности задаются однородные граничные условия Неймана, так же как и для плотности, температуры и скорости несущей среды при х = 0, х = Lх. Для газа и дисперсной фазы на верхней и нижней границах при у = 0, у = Ly для составляющих скорости, плотности газа и средних плотностей фракций, температуры газа и фракций, а также для давления газа ставятся однородные граничные условия Неймана. Постановка на выходных границах однородных граничных условий Неймана позволяет снизить отражение от границ и учесть выход компонентов за границы расчетной области.
Композиционный материал образуется в результате коагуляции частиц металлопорошка и капель полимера. Состав формирующегося композита зависит от размеров, скорости и концентрации частиц в дисперсных потоках.
УРАВНЕНИЯ ДВИЖЕНИЯ НЕСУЩЕЙ СРЕДЫ И ДИСПЕРСНОЙ ФАЗЫ
Предполагается, что смесь состоит из воздуха и двух дисперсных фракций: металлического порошка и капель расплавленного полимера. Динамика такой смеси может быть описана системой уравнений полидисперсной газовзвеси с учетом механизма коагуляции фракций [9–12]. Система уравнений включает в себя уравнения движения несущей среды и дисперсной фазы:
Здесь ρ, u, v, ui, vi, e, λ, μ – плотность, составляющие скорости несущей и дисперсной фаз, полная энергия, коэффициенты теплопроводности и вязкости несущей фазы. Силы взаимодействия несущей среды и i-дисперсной фракции Fxi, Fyi, а также тепловой поток между несущей средой и i-дисперсной фракцией Qi определяются законами межфазного трения и теплообмена; I = = RT/(γ – 1) – удельная внутренняя энергия газа.
Динамика каждой компоненты дисперсной фазы описывается уравнением сохранения средней плотности дисперсной фазы, уравнениями сохранения компонент импульса и уравнением сохранения тепловой энергии [11, 12]:
Здесь αi, ρi, ei, Тi – объемное содержание, средняя плотность, внутренняя энергия и температура дисперсной фазы; Сpi, ρi0 – теплоемкость и плотность вещества твердой фазы. Составляющие силы трения Fx и Fy определяются следующим образом [9]:
Температура несущей среды находится из соотношения T = (γ – 1)(e/ρ – 0.5(u2+ v 2))/R. Тепловая энергия движущейся в газе твердой фазы определяется как ei = ρiCpiTi. В уравнение энергии для несущей фазы входит коэффициент теплопроводности газа λ и тепловой поток за счет теплообмена между газом и частицей: Qi = = ${{\alpha }^{T}}{\text{4}}\pi r_{i}^{2}$(T – Ti)n = 6αiNuiλ(T – Ti)/(2ri)2, где Nui = 2riαT/λ – число Нуссельта, n – концентрация, ri – радиус частиц.
Система уравнений динамики полидисперсной газовзвеси приводилась к безразмерной форме, записывалась в обобщенных криволинейных координатах [13–15] и решалась явным методом Мак-Кормака с расщеплением пространственного оператора по направлениям [13, 14] и со схемой нелинейной коррекции [16], обеспечивающей монотонность решения.
МОДЕЛЬ КОАГУЛЯЦИИ АЭРОЗОЛЬНЫХ ЧАСТИЦ
Уравнения для эволюции характеристик дисперсности коагулирующей газовзвеси, таких как массы и концентрации частиц, импульс и температура, могут быть записаны следующим образом [17].
Масса mi i-й (i = 2, … n) частицы фракции-акцептора возрастает за счет поглощения более мелких j-х частиц фракций-доноров с массой mj ( j = 1, 2, … i – 1): $m_{i}^{{n + 1}} \approx m_{i}^{n} + \frac{{d{{m}_{i}}}}{{d\tau }}d\tau ,$ где $\frac{{d{{m}_{i}}}}{{d\tau }} = \sum\nolimits_{j{\kern 1pt} = {\kern 1pt} 1}^{i{\kern 1pt} - {\kern 1pt} 1} {{{k}_{{ij}}}{{n}_{j}}} {{m}_{j}}.$ Константа коагуляции определяется как ${{k}_{{ij}}} = \frac{\pi }{4}{{\left( {{{d}_{i}} + {{d}_{j}}} \right)}^{2}}\left| {{{{\mathbf{V}}}_{j}} - {{{\mathbf{V}}}_{i}}} \right|.$ Новое значение массы частиц i-й фракции-акцептора в текущем узле конечно-разностной сетки позволяет определить новое значение радиуса частицы ${{r}_{i}} = \sqrt[3]{{\frac{{3{{m}_{i}}}}{{4\pi }}}}.$ Уменьшение концентрации j-х частиц вследствие поглощения их более крупными i-ми (i = j + 1, j + 2, … n) описывается уравнением $\frac{{d{{n}_{j}}}}{{d\tau }} = - {{n}_{j}}\sum\nolimits_{i = j + 1}^n {{{k}_{{ij}}}{{n}_{i}}} $ ( j = 1, 2, … n – 1). Новое значение объемного содержания j-й фракции, изменившееся вследствие коагуляции, рассчитывается как αj = ${{\text{4}} \mathord{\left/ {\vphantom {{\text{4}} {{\text{3}}\pi r_{j}^{3}{{n}_{j}}}}} \right. \kern-0em} {{\text{3}}\pi r_{j}^{3}{{n}_{j}}}}.$ Концентрация nj определяется через среднюю плотность и радиус j-й фракции на каждом шаге вычислений. Слияние мелких капель различных фракций приводит к изменению их скорости: $\frac{{d{{{\mathbf{V}}}_{i}}}}{{d\tau }} = \frac{1}{{{{m}_{i}}}}\sum\nolimits_{j{\kern 1pt} = {\kern 1pt} 1}^{i{\kern 1pt} - {\kern 1pt} 1} {{{k}_{{ij}}}\left( {{{{\mathbf{V}}}_{j}} - {{{\mathbf{V}}}_{i}}} \right){{m}_{j}}{{n}_{j}}} .$ Температура частицы фракции-акцептора после коагуляции с частицами фракции-донора находилась из соотношения $T{\kern 1pt} {\kern 1pt} = {\kern 1pt} {\kern 1pt} \frac{1}{{{{C}_{p}}m}}{\kern 1pt} \left( {\sum\nolimits_{j{\kern 1pt} = {\kern 1pt} 1}^{i{\kern 1pt} - {\kern 1pt} 1} {{{k}_{{ij}}}{{n}_{j}}{{C}_{p}}_{j}{{m}_{j}}{{T}_{j}}} {\kern 1pt} {\kern 1pt} + {\kern 1pt} {\kern 1pt} {{C}_{p}}_{i}{{m}_{i}}{{T}_{i}}} \right){\kern 1pt} {\text{,}}$ где T, Cp, m – температура, удельная массовая теплоемкость и масса частицы i-й фракции-акцептора после коагуляции; Ti, Cpi, mi – те же параметры до коагуляции. Связанные с коагуляцией изменения средней плотности, скорости, температуры дисперсной фазы учитывались после выполнения каждого временнóго шага основного алгоритма.
Тестирование приведенной в работе модели газовзвеси и сопоставление с результатами, приведенными в [12], выполнялось в работе [18]. Анализ балансовых соотношений для средних плотностей фракций движущейся полидисперсной смеси с учетом процессов коагуляции и дробления выполнен в работе [19].
РЕЗУЛЬТАТЫ РАСЧЕТОВ
Приведенные ниже результаты были получены для расчетной области с размерами Lx = 0.4 м, Ly = 0.4 м. В качестве дисперсных фракций брались металлический порошок с частицами радиусом от 10 до 100 мкм и капли жидкого полимера радиусом 300 мкм. В качестве несущей среды был взят воздух с температурой Т = 593 К, соответствующей температуре плавления фторопласта. В начальный момент времени смесь была неподвижна, задавались температура и плотность воздуха Т = 593 К, ρ = 1.29 кг/м3, а также температура и средняя плотность фракций дисперсной фазы. Для металлической фракции температура Т1 = = 593 К, средняя плотность ρ1 = 0.44 кг/м3. Для полимера температура Т2 = 593 К, средняя плотность ρ2 = 1.2 кг/м3. На левой границе расчетной области при х = 0 скорость металлической дисперсной фракции в расчетах составляла u1 = 6.3 м/с, средняя плотность металлопорошка ρ1 = 0.44 кг/м3 при температуре Т1 = 593 К. Для поперечной составляющей скорости и энергии фракции 1 и для всех функций фракции 2 на левой границе при х = 0 задавались однородные условия Неймана. На правой границе при х = Lx скорость капель полимера составляла u2 = –6.3 м/с при средней плотности фракции ρ2 = 1.2 кг/м3 и температуре Т = 593 К. Для остальных функций фракции 2 и для всех функций фракции 1 задавались однородные граничные условия Неймана. Для воздуха на всех границах расчетной области и для дисперсных фракций на верхней и нижней границах ставились однородные условия Неймана. Таким образом, в расчетной области задавались встречные потоки дисперсных фракций полимера и наполнителя.
На рис. 2 приведены временны́е зависимости для скорости, средних плотностей фракций и радиуса капель фракции композита в точке х = Lx/3, у = Lу/2, построенные в зависимости от радиуса металлических частиц. Продольная составляющая скорости возрастает от нуля до стационарного значения, приближающегося к скорости фракции 1, заданной на левой границе области. Причем стационарное значение скорости частиц фракции 1 с ростом радиуса возрастает. На рис. 2б, 2в приведены временны́е зависимости средних плотностей фракции 1 и фракции композита. Вследствие коагуляции происходит уменьшение средней плотности металлопорошка (рис. 2б) и рост на ту же величину средней плотности композитной фракции (рис. 2в). Скорость изменения средней плотности капель композита линейно возрастает с увеличением радиуса металлических частиц. В результате коагуляции с частицами наполнителя растет радиус капель полимера по закону, близкому к линейному (рис. 2г). При этом увеличение радиуса частиц металлопорошка приводит к более быстрому росту радиуса капель композита. На рис. 3 показаны распределения скоростей фракций и скорости несущей среды вдоль оси 0х при у = Lу/2 для момента времени t = = 0.02 c.

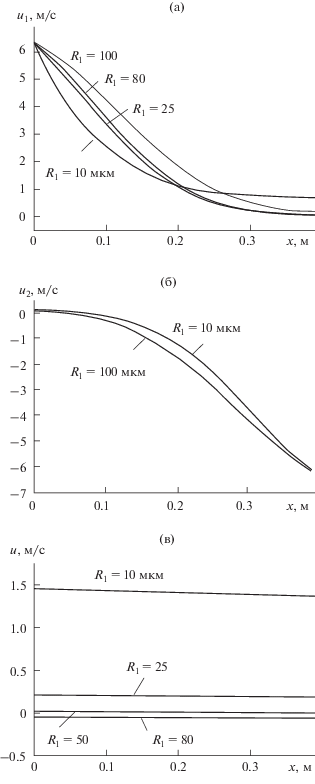

Расчеты показывают, что в рассматриваемой постановке решения как для газа, так и для дисперсных фракций пространственно одномерны, не зависят от у; х-составляющая скорости фракции металлопорошка (фракция 1) принимает наибольшее значение на левой границе области. С увеличением продольной координаты скорость частиц фракции 1 снижается по закону, близкому к экспоненциальному (рис. 3а). Расчеты показывают, что если радиус частиц мал, то движение фракции 1 создает спутный поток несущей среды (рис. 3в), в результате чего возрастает скорость мелкодисперсной фракции на выходе при х = Lx. На рис. 3а этот эффект проявляется для фракции 1 с радиусом частиц 10 мкм. На рис. 3б приведены распределения скоростей фракции композита в двух случаях: когда навстречу движется фракция металлопорошка радиусом 10 и 100 мкм.
На рис. 4 приведены распределения средних плотностей фракций и радиус капель композита вдоль оси 0х при у = Lу/2 для момента времени t = = 0.02 c. Средняя плотность фракции 1, являющейся донором при коагуляции, резко падает как вблизи входной, так и вблизи выходной границ (рис. 4а), где достигаются наибольшие относительные скорости дисперсных фракций и наблюдается наибольшая скорость их коагуляции, приводящая к росту средней плотности фракции композита (рис. 4б). При этом увеличение радиуса частиц металлопорошка при фиксированной средней плотности приводит к более быстрому росту средней плотности композита. На рис. 4в показано распределение радиуса капель композита вдоль продольной координаты в фиксированный момент времени в зависимости от радиуса частиц металлопорошка фракции 1. Наибольший радиус капель композита достигается при х = 0 и х = Lx там, где является наибольшей относительная скорость фракций, приводящая к более быстрой коагуляции частиц металлопорошка и капель полимера.
ЗАКЛЮЧЕНИЕ
На примере решения модельной задачи о движении встречных дисперсных потоков рассмотрены режимы течения газовзвеси, сопровождающиеся коагуляцией частиц металлопорошка и капель полимера. Получены зависимости средней плотности и радиуса капель композита внутри расчетной области от радиуса частиц металлопорошка при заданных скоростях и средних плотностях дисперсных потоков на входной и выходной границах. Описан процесс изменения во времени средних плотностей фракций и радиуса капель композита при коагуляции.
Исследование проведено при финансовой поддержке Минобрнауки России в рамках исполнения обязательств по соглашению № 075-03-2020-051/3 от 09.06.2020 (тема № fzsu-2020-0021).
Список литературы
Кулик А.Я., Борисов Ю.С., Мнухин А.С., Никитин М.Д. Газотермическое напыление композиционных порошков. Л.: Машиностроение,1985. 199 с.
Паншин Ю.А., Малкевич С.Г., Дунаевская И.С. Фторопласты. Л.: Химия, 1978. 232 с.
Бондалетова Л.И., Бондалетов В.Г. Полимерные композиционные материалы (часть 1). Уч. пособ. Томск: Изд-во Томск. политех. ун-та, 2013. 118 с.
Богомолова О.Ю., Данилаев М.П. Параметры течения многофазных газовых потоков в задаче капсулирования субмикронных частиц полимером // Научно-технический вестник Поволжья. 2016. № 3. С. 25.
Высоковольтные электротехнологии. Уч. пособ. по курсу “Основы электротехнологии” / Под ред. И.П. Верещагина. М.: МЭИ, 1999. 204 с.
Вараксин А.Ю. Столкновения частиц и капель в турбулентных двухфазных потоках // ТВТ. 2019. Т. 57. № 4. С. 588.
Зайчик Л.И., Алипченков В.М. Статистические модели движения частиц в турбулентной жидкости. М.: Физматлит, 2007. 312 с.
Бабуха Г.Л., Шрайбер А.А. Взаимодействие частиц полидисперсного материала в двухфазных потоках. Киев: Наукова думка, 1972. 175 с.
Тукмаков А.Л. Численная модель электрогазодинамики аэродисперсной системы на основе уравнений движения двухскоростной двухтемпературной газовзвеси // ПМиТФ. 2015. Т. 56. № 4. С. 112.
Тукмаков А.Л. Модель движения и осаждения заряженной газовзвеси в электрическом поле // ИФЖ. 2014. Т. 87. № 1. С. 35.
Тукмаков А.Л. Динамика коагулирующей полидисперсной газовзвеси в нелинейном волновом поле акустического резонатора // ИФЖ. 2015. Т. 88. № 1. С. 11.
Кутушев А.Г. Математическое моделирование волновых процессов в аэродисперсных и порошкообразных средах. СПб.: Недра, 2003. 283 с.
Steger J.L. Implicit Finite-Difference Simulation of Flow about Arbitrary Two-Dimensional Geometries // AIAA J. 1978. V. 16. № 7. P. 679.
Флетчер К. Вычислительные методы в динамике жидкостей. Т. 2. М.: Мир, 1991. 551 с.
Ковеня В.М., Тарнавский Г.А., Черный С.Г. Применение метода расщепления в задачах аэродинамики. Новосибирск: Наука, 1990. 242 с.
Музафаров И.Ф., Утюжников С.В. Применение компактных разностных схем к исследованию нестационарных течений сжимаемого газа // Матем. моделирование. 1993. Т. 5. № 3. С. 74.
Алемасов В.Е., Дрегалин А.Ф., Тишин А.П., Худяков В.А. Термодинамические и теплофизические свойства продуктов сгорания. Спр. В 5-ти т. Т. 1. Методы расчета. М.: ВИНИТИ, 1971. 267 с.
Губайдуллин Д.А., Тукмаков Д.А. Численное исследование эволюции ударной волны в газовзвеси с учетом неравномерного распределения частиц // Матем. моделирование. 2014. Т. 26. № 10. С. 109.
Тукмакова Н.А., Тукмаков А.Л. Модель динамики полидисперсной парокапельной смеси с газодинамическим дроблением капель // ИФЖ. 2019. Т. 92. № 6. С. 2511.
