Журнал неорганической химии, 2023, T. 68, № 11, стр. 1588-1598
Построение силового поля для компьютерного моделирования многостенных нанотрубок с использованием генетического алгоритма. I. Дисульфид вольфрама
А. В. Бандура a, *, С. И. Лукьянов a, А. В. Домнин a, Д. Д. Куруч a, Р. А. Эварестов a
a Санкт-Петербургский государственный университет,
Институт химии
199034 Санкт-Петербург, Университетская наб., 7/9, Россия
* E-mail: a.bandura@spbu.ru
Поступила в редакцию 06.06.2023
После доработки 29.06.2023
Принята к публикации 07.07.2023
- EDN: EPKYAO
- DOI: 10.31857/S0044457X23601086
Аннотация
Предложена методика построения силовых полей, основанная на использовании генетических алгоритмов, которая направлена на параметризацию потенциалов, предназначенных для компьютерного моделирования многоатомных наносистем. Для иллюстрации предлагаемого подхода разработано силовое поле для моделирования слоистых модификаций WS2, включая многостенные нанотрубки, размеры которых выходят за рамки возможностей достаточно точных квантово-химических методов. При определении параметров потенциала в качестве калибровочных систем использованы слоистые политипы объемных кристаллов, монослои, бислои, а также нанотрубки небольших диаметров. Найденная параметризация успешно протестирована на двустенных нанотрубках, структура которых была определена с помощью квантово-химических расчетов. Полученное силовое поле впервые использовано для определения структуры и устойчивости ахиральных многостенных нанотрубок на основе WS2. Межстенные расстояния, полученные в процессе моделирования, хорошо согласуются с результатами недавних измерений этих параметров для реально существующих нанотрубок.
ВВЕДЕНИЕ
В последние 20 лет исследования материалов с пониженной периодичностью, а именно 2D- и 1D-структур, дали начало новым научным и инженерным областям знаний. Это связано с тем, что 2D-нанослои (монослои, объединения монослоев различных соединений (misfit compounds)), а также 1D-материалы (нанотрубки (НТ) и наностержни) обладают свойствами, существенно отличающимися от свойств 3D-материалов [1]. Так, нанотрубки, полученные из дисульфида вольфрама, благодаря 1D-структуре демонстрируют уникальные термоэлектрические свойства [2], увеличение фотогальванического эффекта [3], устойчивость к высокому давлению [4], усиление взаимодействия света и вещества [5]. Эти и другие характеристики позволяют нанотрубкам WS2 находить применение в большом числе инженерно-технических решений. В частности, нанотрубки на основе WS2 используются в создании сенсоров [6], транзисторов с полевым эффектом [7–9], оптоэлектронных [10, 11] и термоэлектрических [2] устройств, а также для создания высокочастотных торсионных наноэлектромеханических резонаторов [12]. Кроме того, WS2-НТ находят применение для понижения трения (в качестве твердотельных лубрикантов) [13], а благодаря превосходным механическим свойствам и высокому ударному сопротивлению WS2-НТ являются перспективным наноматериалом, улучшающим характеристики различных полимеров-нанокомпозитов [14–16].
Экспериментально показано [17], что WS2-нанотрубки являются многостенными с числом стенок от 20 до 40, внешним диаметром 40–150 нм и длиной 1–10 мкм. В последние годы разработаны эффективные методы синтеза WS2-нанотрубок высокого качества [18–20]. Полученные этим методом WS2-НТ отличаются высокой степенью кристалличности, их диаметры распределены в узком диапазоне от 30 до 120 нм при среднем значении 70 нм, а отношение длина/диаметр (aspect ratio) >100 [20]. Высокая степень кристалличности позволила измерить межстенное расстояние WS2-НТ с большой точностью (6.242 Å) [20]. Особые методы синтеза позволяют получить “тонкие” WS2-НТ с диаметром 20 ± 2.3 нм и числом стенок 9 ± 2 [18]. В работе [21] представлено электронно-микроскопическое изображение высокого разрешения трехстенной нанотрубки. Изучены нанотрубки с четырьмя [22] и пятью [23, 24] стенками. Описаны как ахиральные нанотрубки типа “кресло” и “зигзаг” [22, 25], так и хиральные образцы [23, 24].
Показано, что электронное строение и оптические свойства WS2-НТ зависят от таких структурных характеристик, как диаметр и число стенок [5, 26, 27]. В процессе изучения WS2-НТ [22, 27] использовали различные методы моделирования структуры. В то же время наиболее мощный аппарат моделирования, квантово-химические расчеты, применимы лишь к весьма тонким (максимум трехстенным) нанотрубкам на основе халькогенидов переходных металлов [28–33]. Для моделирования многостенных нанотрубок (МСНТ), содержащих тысячи атомов в примитивной ячейке, применяются силовые поля (например, статьи [31, 34] авторов данной работы и ссылки в них).
В настоящей работе представлена методика калибровки силового поля с использованием многокритериальных генетических алгоритмов и получено новое силовое поле, описывающее взаимодействия атомов в кристаллических системах, нанослоях и нанотрубках на основе WS2. При калибровке атомных потенциалов использовали как экспериментальные данные, так и результаты квантово-химических расчетов. Принципы создания силового поля описаны в следующем разделе.
В разделе “Результаты и обсуждение” описан процесс тестирования силового поля на одностенных (ОСНТ) и двустенных (ДСНТ) нанотрубках путем сравнения результатов молекулярно-механического (ММ) моделирования и квантово-химических (КХ) расчетов. В этом же разделе описаны результаты использования полученного силового поля для моделирования WS2-НТ с числом стенок от 1 до 5 и внешним диаметром от 12 до 191 Å.
РАСЧЕТНАЯ ЧАСТЬ
Квантово-химические расчеты
Квантово-химические расчеты были выполнены в рамках метода теории функционала плотности по методике, принятой в наших предыдущих работах [29, 30]. Для вычислений использовали лицензионную компьютерную программу CRYSTAL17 [35, 36], в которой для построения базиса блоховских функций применяются гауссовы атомные орбитали. С целью передать взаимодействие между остовными и валентными электронами для атома S, а также остовными, валентными и субвалентными электронами для атома W использовали релятивистские псевдопотенциалы CRENBL [37, 38].
Для проведения расчетов был выбран гибридный обменно-корреляционный функционал HSE06 [39]. Сканирование зоны Бриллюэна проводили посредством сеток Монкхорста–Пака [40], состоящих из 18 × 18 × 10, 18 × 18 и 18 k-точек для объемного кристалла, монослоя и нанотрубок WS2 соответственно. Одноэлектронные уравнения решали итерационно до самосогласования по энергии с точностью 3 × 10–9 эВ.
Для воспроизведения ван-дер-ваальсовых взаимодействий между слоями в объемном кристалле, а также между стенками в многостенных нанотрубках в расчет включали дисперсионную поправку в приближении DFT-D2 [41].
Более детальное описание использованной методики приведено в работах [29, 30].
Выбор атомных потенциалов силового поля
Выбор функциональной зависимости для вкладов в потенциальную энергию является важнейшим этапом при создании силового поля. В данной работе мы остановились на потенциальной модели [31], предложенной нами ранее для моделирования многостенных нанотрубок на основе MoS2. Эта модель содержит четыре типа потенциалов: 1) кулоновский, который выражается через эффективные заряды на атомах; 2) двухчастичный потенциал Морзе, отнесенный к короткодействующим взаимодействиям W–S и W–W; 3) потенциал Букингема, передающий парные взаимодействия между атомами серы; 4) трехчастичный потенциал Стиллинжера–Вебера, который обеспечивает вклад тройных взаимодействий, связанных с валентными углами WSW. Все упомянутые потенциалы реализованы в свободно распространяемой программе GULP [42], предназначенной как для молекулярно-механического и молекулярно-динамического моделирования, так и для калибровки параметров потенциалов. Конкретный вид использованных потенциалов указан в работе [31], a также представлен в электронном виде в дополнительных материалах. Найденные значения эмпирических параметров даны в табл. S1 . Там же результаты молекулярно-механических расчетов свойств калибровочных систем сопоставлены с их эталонными значениями (табл. S2 и S3 ). Данная потенциальная модель хорошо себя зарекомендовала [31] при моделировании структуры и свойств объемных фаз, монослоев, одностенных и многостенных нанотрубок на основе MoS2.
Однако при тестировании указанной выше потенциальной модели выяснилось, что она неверно передает относительную энергию 2H- и 1T-фаз MoS2, заметно завышая стабильность последней. Это обстоятельство приводит к неверным результатам молекулярно-динамического моделирования нанотрубок при повышенных температурах. Для устранения указанного недостатка в данную потенциальную модель был введен дополнительный трехчастичный потенциал, который понижает относительную выгодность октаэдрической координации атома металла по отношению к тригонально-пирамидальной, реально наблюдаемой в слоях WS2. Данный потенциал заимствован из силового поля ESFF [43] и отражает угловую зависимость энергии для валентных углов, близких к 0°, 90° или 180°. В программе GULP [42] этот потенциал обозначен как Linear-three-body (LTB). В работе использовано следующее его представление:
где θ – валентный угол SWS, а k – эмпирическая постоянная.Методика калибровки параметров
В настоящей работе для калибровки параметров силового поля использована библиотека EZFF [44]. Данная библиотека предназначена для многокритериальной оптимизации силовых полей, но, что самое важное, не привязана к конкретной молекулярно-механической программе, а может использовать GULP [42], RXMD [45] и т.д. Другим важным преимуществом этой библиотеки является то, что она распространяется свободно и имеет открытый исходный код, который, согласно лицензии, пользователь может редактировать. Данная библиотека написана на языке программирования Python3. Библиотека EZFF использует имплементацию генетических алгоритмов, реализованную в пакете Platypus [46].
Для визуализации результатов использовали библиотеки seaborn [47] и matplotlib [48]. Обработку и анализ полученных силовых полей проводили при помощи библиотек Pandas [49] и scikit-learn [50].

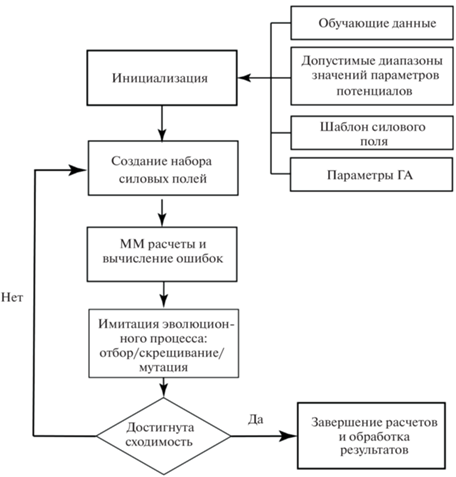

Для работы EZFF необходимо задать параметры генетического алгоритма, а именно число и размер поколений, величину мутации. Кроме того, необходимо указать файл-шаблон силового поля и файл с допустимыми диапазонами изменения параметров. Нужно также задать целевые функции, которые должны минимизироваться в ходе оптимизации, для этого следует явно задать модельные структуры и их физические свойства. Общая схема работы EZFF изображена на рис. 1.
Вместо того, чтобы минимизировать погрешность каждой характеристики рассматриваемых структур отдельно, было решено разбить их на группы. Всего было выделено пять групп: 1) длины векторов трансляции решеток, 2) углы между векторами трансляции решеток, 3) характеристики упругости (модуль Юнга, элементы тензора упругости и т.д.), 4) частоты фононов, 5) относительные значения полной энергии. Для каждой из групп расчет погрешностей осуществлялся функцией MAPE (Mean Absolute Percentage Error) по формуле:
(2)
${\text{MAPE}}\left( {y,\hat {y}} \right) = \frac{1}{n}\sum\limits_{i = 1}^n {\frac{{\left| {{{y}_{i}} - \widehat {{{y}_{i}}}} \right|}}{{{\text{max}}\left( {\epsilon ,\left| {{{y}_{i}}} \right|} \right)}}} ,$Функция MAPE чувствительна к относительным ошибкам, и это ее свойство очень полезно при определении погрешностей частот колебаний, поскольку при уменьшении частоты ее вклад в суммарную погрешность будет увеличиваться.
В настоящей работе процесс оптимизации силового поля разбивался на несколько этапов:
– сканирование пространства параметров с целью примерного определения областей, в которых параметры потенциалов оптимальны;
– анализ полученных результатов, выделение оптимальных силовых полей и разбиение их на группы по принципу наибольшей схожести;
– продолжение оптимизации параметров силовых полей внутри каждой группы с учетом большего числа модельных систем.
Из всех полей, полученных по ходу оптимизации, выбирали 1% полей с наилучшими значениями целевых функций. Выбранные поля подвергались финальному этапу оптимизации методом градиентного спуска в программе GULP [42].
Несмотря на то что алгоритм EZFF не может решить главную задачу – создание наборов готовых силовых полей, данный подход помогает найти хорошие начальные приближения, наличие которых заметно упрощает работу по созданию поля, пригодного для моделирования наносистем.
Калибровочные системы
Набор калибровочных (обучающих) систем определяется объектами предполагаемого моделирования – многостенными нанотрубками на основе WS2. Очевидно, что большинство физических свойств нанотрубок потенциально содержится в свойствах исходных слоистых кристаллов, так как нанотрубки, по сути, воспроизводят ту же структуру, но в другой “свернутой” надмолекулярной геометрии. Поэтому в число эталонных структур были включены две стабильные фазы (2H и 3R) дисульфида вольфрама, а также его изолированные монослои. Кроме того, по указанным выше причинам к реальным фазам была добавлена гипотетическая 1T-фаза, в которой атом металла имеет октаэдрическую координацию. В набор эталонных свойств были включены постоянные решетки, координаты атомов, упругие постоянные, длины химических связей W–S и величины валентных углов SWS, WSW, а также (ограниченные) наборы фононных частот в различных точках зоны Бриллюэна. Для большинства указанных величин были использованы экспериментальные значения. В тех случаях, когда экспериментальные данные отсутствовали, использовали результаты квантово-химических расчетов (см. ниже).
Чтобы максимально корректно передать зависимость энергии взаимодействия стенок в многостенной трубке, в число калибровочных систем были добавлены шесть пар монослоев, расположенных друг от друга на разных расстояниях и с различным относительным сдвигом и ориентацией, что соответствует разной упаковке слоев в объемных фазах 2H и 3R [51]. Кроме того, были включены две нанотрубки с небольшими диаметрами: одна – типа “кресло” (6, 6), а другая – типа “зигзаг” (12, 0). Для указанных систем эталонными величинами выступали постоянные решетки и положения атомов, найденные квантово-химически. Для нанотрубок были дополнительно рассчитаны и включены первые шесть частот в центре зоны Бриллюэна для того, чтобы гарантировать отсутствие мнимых частот и правильно передать самые низкие частоты.
Для всех указанных выше калибровочных систем в число эталонных свойств входила их (потенциальная) энергия образования из объемной фазы 2H, рассчитанная квантово-химически.
Окончательные значения эмпирических параметров приведены в дополнительных материалах. Там же указаны средние отклонения от эталонных величин, соответствующие полученной параметризации рассматриваемого силового поля.
РЕЗУЛЬТАТЫ И ОБСУЖДЕНИЕ
Тестирование предложенного силового поля
Разработанное силовое поле было протестировано на одностенных и двустенных нанотрубках, которые предварительно были рассчитаны при помощи квантово-химического метода, описанного в предыдущем разделе.
Энергетическая стабильность нанотрубок традиционно оценивается по величине энергии сворачивания (Estr), которая вычисляется относительно энергии монослоя:
(3)
${{E}_{{{\text{str}}}}} = {{{{E}_{{{\text{NT}}}}}} \mathord{\left/ {\vphantom {{{{E}_{{{\text{NT}}}}}} {{{N}_{{{\text{NT}}}}}}}} \right. \kern-0em} {{{N}_{{{\text{NT}}}}}}} - {{{{E}_{{{\text{mono}}}}}} \mathord{\left/ {\vphantom {{{{E}_{{{\text{mono}}}}}} {{{N}_{{{\text{mono}}}}}}}} \right. \kern-0em} {{{N}_{{{\text{mono}}}}}}},$Зависимости величин энергий сворачивания от средних диаметров нанотрубок, вычисленные посредством силового поля, сопоставлены с аналогичными зависимостями, полученными квантово-химическим методом, на рис. 2. При этом рассмотрены ахиральные нанотрубки типа “кресло” и “зигзаг” с диаметром в интервале 10–40 Å. Средний диаметр нанотрубок DNT вычисляли как сумму (средних) радиусов цилиндров, соответствующих положениям центров атомов серы на внутренней и внешней оболочках. Как видно из рис. 2, согласие между молекулярно-механическими и квантово-химическими величинами достаточно хорошее: абсолютная ошибка составляет 3–5 кДж/моль.

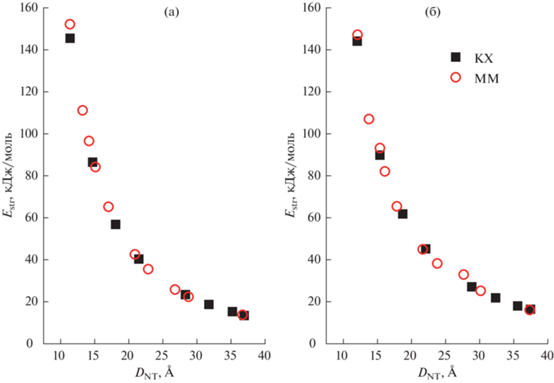

Рис. 2.
Зависимости энергии сворачивания одностенных нанотрубок WS2 от среднего диаметра: а – трубки типа “кресло”; б – трубки типа “зигзаг”. Обозначения: ММ – результаты расчетов с помощью силового поля; КХ – результаты квантово-химических расчетов.

Для подтверждения применимости силового поля при моделировании многостенных нанотрубок двустенные ахиральные нанотрубки с внешним диаметром в интервале 30–40 Å были рассчитаны как квантово-химически, так и в рамках силового поля. Оптимизировали геометрию двустенных трубок типа “кресло” (n1, n1)@(n2, n2) и “зигзаг” (n1, 0)@(n2, 0). Начальные структуры трубок создавали объединением двух одностенных нанотрубок одинакового типа хиральности и разных средних диаметров ${{D}_{{{{n}_{2}}}}}$ и ${{D}_{{{{n}_{1}}}}}$ с ограничением, чтобы исходный интервал между стенками ΔRNT = (${{D}_{{{{n}_{2}}}}}$ – ${{D}_{{{{n}_{1}}}}}$)/2 составлял от 5 до 7 Å. Одновременно индексы хиральности n1 и n2 выбирали таким образом, чтобы при фиксированном межстенном расстоянии они имели максимально возможный общий делитель n. Такой выбор обеспечивает наибольшую симметрию двустенной трубки и, как следствие, снижает вычислительные затраты.
Как известно [29], одностенные ахиральные нанотрубки, свернутые из дисульфидов вольфрама, относятся к 4-му (типа “кресло”) или 8-му (типа “зигзаг”) семейству однопериодических групп, и у них отсутствует поворотная ось второго порядка, перпендикулярная оси трубки. Фактически это соответствует возможности двух различных ориентаций при упаковке монослоев в объемных фазах WS2. Поэтому расчеты двустенных трубок проводили в двух вариантах: 3R-упаковка и 2H-упаковка, которые соответствуют либо одинаковой, либо противоположной ориентации трубок, свернутых из одного и того же монослоя.
Для сравнения стабильности трубок с различным межстенным расстоянием была рассчитана энергия связывания Ebind, которая показывает выигрыш в энергии (на одну формульную единицу) при объединении двух ОСНТ в одну ДСНТ. Эта величина отражает вклад межстенных взаимодействий в энергию двустенной трубки и определяется следующим образом:
(4)
${{E}_{{{\text{bind}}}}} = {{\left( {{{E}_{{{\text{DWNT}}}}} - {{E}_{{{\text{SWN}}{{{\text{T}}}_{1}}}}} - {{E}_{{{\text{SWN}}{{{\text{T}}}_{2}}}}}} \right)} \mathord{\left/ {\vphantom {{\left( {{{E}_{{{\text{DWNT}}}}} - {{E}_{{{\text{SWN}}{{{\text{T}}}_{1}}}}} - {{E}_{{{\text{SWN}}{{{\text{T}}}_{2}}}}}} \right)} {{{N}_{{{\text{DWNT}}}}}}}} \right. \kern-0em} {{{N}_{{{\text{DWNT}}}}}}},$(5)
${{E}_{{{\text{form}}}}} \equiv E_{{{\text{form}}}}^{{{\text{bulk}}}} = {{{{E}_{{{\text{DWNT}}}}}} \mathord{\left/ {\vphantom {{{{E}_{{{\text{DWNT}}}}}} {{{N}_{{{\text{DWNT}}}}}}}} \right. \kern-0em} {{{N}_{{{\text{DWNT}}}}}}} - {{{{E}_{{{\text{bulk}}}}}} \mathord{\left/ {\vphantom {{{{E}_{{{\text{bulk}}}}}} {{{N}_{{{\text{bulk}}}}}}}} \right. \kern-0em} {{{N}_{{{\text{bulk}}}}}}},$(6)
${{E}_{{{\text{str}}}}} \equiv E_{{{\text{form}}}}^{{{\text{mono}}}} = {{{{E}_{{{\text{DWNT}}}}}} \mathord{\left/ {\vphantom {{{{E}_{{{\text{DWNT}}}}}} {{{N}_{{{\text{DWNT}}}}}}}} \right. \kern-0em} {{{N}_{{{\text{DWNT}}}}}}} - {{{{E}_{{{\text{mono}}}}}} \mathord{\left/ {\vphantom {{{{E}_{{{\text{mono}}}}}} {{{N}_{{{\text{mono}}}}}}}} \right. \kern-0em} {{{N}_{{{\text{mono}}}}}}},$В табл. 1 представлены перечисленные выше величины, полученные в результате квантово-химических и молекулярно-механических расчетов. Квантово-химические расчеты показали, что зависимость полной энергии двустенных нанотрубок от упаковки пренебрежимо мала (не превосходит 0.1 кДж/моль). Поэтому в табл. 1 представлены величины, полученные для трубок, оба компонента которых свернуты из монослоя в одной и той же ориентации. Согласие между квантово-химическими и молекулярно-механическими расчетами можно признать удовлетворительным. Для энергий образования различие между значениями, полученными с использованием обоих подходов, в среднем составляет 2 кДж/моль и не превышает 5 кДж/моль. Для энергий связывания средняя погрешность молекулярно-механических величин несколько больше (~3 кДж/моль).
Таблица 1.
Энергия связывания (Ebind), энергия образования относительно монослоя $({{E}_{{{\text{str}}}}})$, энергия образования относительно объемного кристалла (Eform) и межстенное расстояние (ΔRNT) для двустенных нанотрубок типа “кресло” (n, n) и “зигзаг” (n, 0). Результаты квантово-химических (КХ) и молекулярно-механических (ММ) расчетов
| Хиральность | Δn | Ebind, кДж/моль |
${{E}_{{{\text{str}}}}}$, кДж/моль | ${{E}_{{{\text{form}}}}}$, кДж/моль | ΔRNT, Å | ||||
|---|---|---|---|---|---|---|---|---|---|
| (n, n) | – | КХ | ММ | КХ | ММ | КХ | ММ | КХ | ММ |
| (12, 12)@(18, 18) | 6 | –2.7 | –5.7 | 24.6 | 25.5 | 47.2 | 49.7 | 6.0 | 5.9 |
| (14, 14)@(21, 21) | 7 | –8.1 | –10.4 | 12.0 | 13.2 | 34.5 | 37.4 | 6.3 | 6.1 |
| (12, 12)@(20, 20) | 8 | –8.2 | –9.6 | 16.5 | 18.5 | 39.1 | 42.8 | 6.6 | 6.3 |
| (12, 12)@(21, 21) | 9 | –4.2 | –7.1 | 19.0 | 19.8 | 41.5 | 44.1 | 7.3 | 7.4 |
| (n, 0) | – | КХ | MM | КХ | MM | КХ | MM | КХ | MM |
| (11, 0)@(22, 0) | 11 | –2.8 | –8.0 | 63.9 | 59.0 | 86.5 | 83.2 | 5.8 | 5.8 |
| (12, 0)@(24, 0) | 12 | –8.0 | –11.2 | 49.1 | 46.5 | 71.7 | 70.7 | 6.0 | 5.9 |
| (13, 0)@(26, 0) | 13 | –9.0 | –10.8 | 40.4 | 39.4 | 63.0 | 63.6 | 6.3 | 6.1 |
| (14, 0)@(28, 0) | 14 | –7.5 | –8.4 | 35.5 | 35.7 | 58.0 | 60.0 | 6.6 | 6.4 |

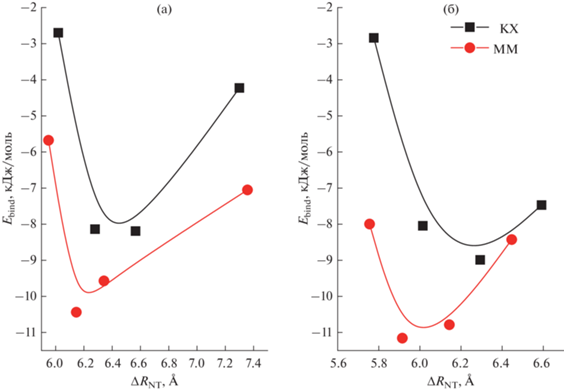

Зависимость энергии связывания от межстенного расстояния показана на рис. 3. Как отмечалось ранее [28], исходное межстенное расстояние (расстояние между серединами стенок) ΔRNT прямо пропорционально ΔnNT = n2 – n1. Разности индексов хиральности ΔnNT рассмотренных двустенных нанотрубок были подобраны таким образом, чтобы передать предполагаемый минимум на указанной зависимости. Сравнение эмпирических и квантово-химических результатов показывает их качественное согласие. Следует отметить, что при большом межстенном расстоянии оба подхода приводят к искаженной (сплюснутой) форме внешней нанотрубки с уменьшением межстенного расстояния на одних участках соприкасающихся поверхностей и с увеличением на других. По данным квантово-химических расчетов, оптимальное расстояние между стенками в двустенных трубках типа “кресло” составляет 6.4 Å, что соответствует ΔnNT = 7, 8, а это же расстояние в трубках типа “зигзаг” равно 6.2 Å, что примерно соответствует ΔnNT = 13. Молекулярно-механические расчеты дают следующие величины: 6.2 Å (ΔnNT = 7) для ДСНТ “кресло” и 6.0 Å (ΔnNT = 12, 13) для ДСНТ “зигзаг”.
Расчеты многостенных нанотрубок
В работе [25] представлено электронно-микроскопическое изображение высокого разрешения четырнадцатистенной нанотрубки WS2 хиральности типа “зигзаг” с внешним диаметром 30 нм. Близкий диаметр имеют нанотрубки типа “зигзаг” с хиральностями около (300, 0). Для моделирования была выбрана серия нанотрубок с внешней стенкой хиральности (298, 0) и шагом хиральности ΔnNT = 12. Указанные параметры определяют следующую четырнадцатистенную нанотрубку (142, 0)@(154, 0)@(166, 0)@(178, 0)@(190, 0)@…@(286, 0)@(298, 0). На настоящем этапе работы выполнено моделирование внутренней части четырнадцатистенной НТ, образованной пятью одностенными нанотрубками от (142, 0) до (190, 0). Рассмотрена последовательность нанотрубок от двустенной (142, 0)@(154, 0) до пятистенной (142, 0)@(154, 0)@(166, 0)@(178, 0)@(190, 0). Наибольшая пятистенная трубка типа “зигзаг” содержит 4980 атомов в элементарной ячейке (рис. S1 ). Для сопоставления свойств нанотрубок с разным типом хиральности была рассчитана пятистенная НТ типа “кресло” с близким внешним диаметром и ΔnNT = 7: (82, 82)@(89, 89)@(96, 96)@(103, 103)@(110, 110). Элементарная ячейка этой нанотрубки содержит 2890 атомов (рис. S2 ). Как и в случае с пятистенной НТ типа “зигзаг”, был рассмотрен соответствующий набор одностенных и многостенных нанотрубок, связанный с пятистенной НТ типа “кресло”. Диаметры рассмотренных нанотрубок хиральности типа “кресло” близки по величине к диаметрам соответствующих нанотрубок хиральности типа “зигзаг”.
На рис. 4 показаны поперечные сечения трехстенных нанотрубок обоих типов хиральности с оптимизированными структурами. Видно, что НТ типа “зигзаг” имеет в сечении форму окружности, а НТ типа “кресло” приобретает граненую форму. Аналогичную форму имеют все стенки нанотрубок типа “кресло”, начиная с двустенных. Такое поведение многостенных нанотрубок наблюдалось ранее для целого ряда объектов, исследованных нами как квантово-химически, так и молекулярно-механически с использованием силовых полей. Граненая форма двустенных и трехстенных нанотрубок хиральности типа “кресло” на основе халькогенидов различных металлов (например, In2STe [28] и SnS2 [52]) обнаружена при проведении квантово-химических расчетов. Такой же результат показало моделирование с использованием силовых полей многостенных нанотрубок на основе MoS2 [31], GaS, GaTe и Ga2STe [34].

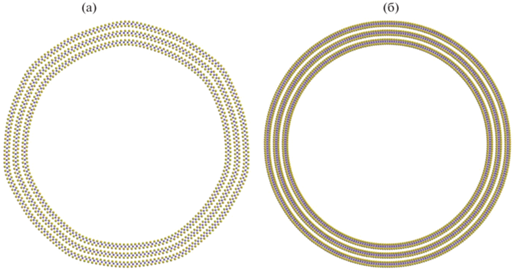

Рис. 4.
Поперечное сечение трехстенных нанотрубок: а – типа “кресло” (82, 82)@(89, 89)@(96, 96), б – типа “зигзаг” (142, 0)@(154, 0)@(166, 0). Структура оптимизирована методом молекулярной механики. Светлые сферы – атомы S; темные сферы – атомы W.

Зависимости энергий связывания (уравнение (4)), сворачивания (уравнение (6)) и образования (уравнение (5)) от числа стенок рассмотренных нанотрубок приведены на рис. 5. Приведенные графики показывают, что уже двустенные нанотрубки оказываются стабильными относительно монослоя. Настоящий результат согласуется с выводами, полученными ранее в работе [53], и подтверждает их. При этом многостенные нанотрубки WS2 хиральности типа “зигзаг” стабильнее нанотрубок хиральности типа “кресло”, и относительная выгодность нанотрубок типа “зигзаг” нарастает с увеличением числа стенок. Энергия образования многостенных нанотрубок из объемной фазы положительна и с ростом числа стенок, естественно, стремится к нулю.

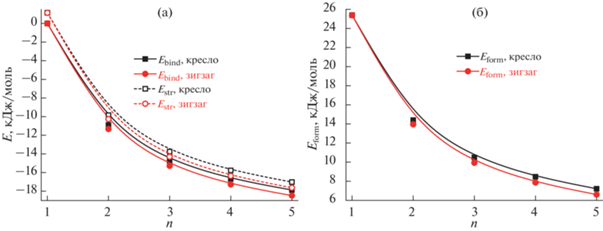

Рис. 5.
Зависимости энергии связывания (Ebind), энергии образования из монослоя (Estr) (а), а также энергии образования из объемного кристалла (Eform) (б) от числа стенок в многостенных нанотрубках WS2. Представлены данные для нанотрубок хиральностей “кресло” и “зигзаг”, полученные методом молекулярной механики.

Важным структурным параметром многостенных нанотрубок является межстенное расстояние. Этот параметр экспериментально измеряется и может служить одним из критериев работоспособности силового поля и качества моделирования. В табл. 2 показаны межстенные расстояния для исследованных многостенных нанотрубок. По данным нашего моделирования, межстенные расстояния оказываются максимальными для самых тонких внутренних нанотрубок-стенок, уменьшаясь по мере роста их диаметров, но вновь возрастают во внешних частях многостенных нанотрубок. При этом все межстенные расстояния больше, чем расстояние между слоями объемного кристалла (6.162 Å) [51]. В работе [25] экспериментально обнаружено изменение межстенного расстояния в многостенной нанотрубке (30 стенок, внешний диаметр 500 Å) в зависимости от расположения стенок в середине, на внутреннем или внешнем крае нанотрубки. Однако приведенные значения [25] межстенных расстояний весьма велики: от 6.84 до 6.41 Å. По нашим данным, средние межстенные расстояния в нанотрубках типа “зигзаг” составляют 6.20 Å, в нанотрубках типа “кресло” – 6.25 Å. Наши величины почти совпадают с результатами измерений в работе [20], где в зависимости от метода синтеза нанотрубок их средние межстенные расстояния равны 6.214 Å (метод I) и 6.242 Å (метод II).
Таблица 2.
Межстенные расстояния (ΔRNT), в пятистенных нанотрубках хиральностей типа “кресло” (82, 82)@(89, 89)@(96, 96)@(103, 103)@(110, 110) и “зигзаг” (142, 0)@(154, 0)@(166, 0)@(178, 0)@(190, 0)
| Номера стенок для межстенного расстояния | ΔRNT, Å | |
|---|---|---|
| “кресло” | “зигзаг” | |
| 1-2 | 6.26 | 6.21 |
| 2-3 | 6.24 | 6.20 |
| 3-4 | 6.24 | 6.19 |
| 4-5 | 6.24 | 6.20 |
| Средние значения | 6.25 | 6.20 |
Диаметр одностенной НТ изменяется, когда НТ становится одной из стенок многостенной НТ. В табл. 3 приведены диаметры одностенных нанотрубок и их же диаметры в случае, когда эти НТ входят в состав многостенных нанотрубок. Согласно нашим расчетам, одностенные нанотрубки, входящие во внутреннюю часть многостенной нанотрубки, сжимаются. В середине многостенной нанотрубки изменения диаметров невелики, но по мере приближения к внешней поверхности диаметры стенок начинают превышать диаметры “свободных” НТ. Следует отметить, что эти изменения диаметров весьма малы и составляют десятые доли процента: 0.4–0.6%. Тем не менее современные экспериментальные методы позволяют измерять диаметр нанотрубок до десятых долей ангстрема (см. работы [22, 24]), и, следовательно, обсуждаемые изменения диаметров действительно могут быть обнаружены.
Таблица 3.
Средний диаметр (DNT) одностенных нанотрубок в свободном виде и после вхождения в состав пятистенных нанотрубок
| Номер стенки | “Кресло” | “Зигзаг” | ||||
|---|---|---|---|---|---|---|
| хиральность | DNT, Å | хиральность | DNT, Å | |||
| одиночная НТ | стенка в МСНТ | одиночная НТ | стенка в МСНТ | |||
| 1 | (82, 82) | 142.9 | 142.1 | (142, 0) | 143.0 | 142.2 |
| 2 | (89, 89) | 155.1 | 154.6 | (154, 0) | 155.0 | 154.7 |
| 3 | (96, 96) | 167.2 | 167.1 | (166, 0) | 167.1 | 167.1 |
| 4 | (103, 103) | 179.4 | 179.6 | (178, 0) | 179.1 | 179.4 |
| 5 | (110, 110) | 191.6 | 192.1 | (190, 0) | 191.1 | 191.8 |
ЗАКЛЮЧЕНИЕ
Предложена методика создания силового поля для моделирования наносистем, которая была успешно применена для калибровки атомных потенциалов, описывающих взаимодействия в объемных фазах, нанослоях и нанотрубках на основе WS2.
С помощью разработанного силового поля впервые рассчитаны структура и устойчивость нанотрубок в рядах от одностенных до пятистенных с хиральностями типа “кресло” и “зигзаг”. Пятистенные нанотрубки обоих типов имеют близкие внутренние (142 Å) и внешние (192 Å) диаметры. Межстенные расстояния многостенных нанотрубок, полученные в процессе моделирования, хорошо совпадают с результатами недавних измерений этих параметров. Нанотрубки типа “зигзаг” имеют меньшие энергии связывания, сворачивания и образования, чем соответствующие энергии нанотрубок типа “кресло” и, следовательно, более стабильны. Возможно, это связано с тем, что межстенное взаимодействие в трубках типа “зигзаг” больше, чем межстенное взаимодействие в трубках типа “кресло”. По этой же причине нанотрубки типа “зигзаг” имеют цилиндрическое строение с плотной упаковкой стенок, а нанотрубки типа “кресло” – структуру “граненого” цилиндра с более рыхлой упаковкой.
Список литературы
Musfeldt J.L., Iwasa Y., Tenne R. // Physics Today. 2020. V. 73. № 8. P. 42. https://doi.org/10.1063/PT.3.4547
Kawai H., Sugahara M., Okada R. et al. // Appl. Phys. Express. 2017. V. 10. № 5. P. 015001. https://doi.org/10.7567/APEX.10.015001
Kim B., Park N., Kim J. // Nat. Commun. 2022. V. 13. P. 3237. https://doi.org/10.1038/s41467-022-31018-8
O’Neal K.R., Cherian J.G., Zak A. et al. // Nano Lett. 2016. V. 16. P. 993. https://doi.org/10.1021/acs.nanolett.5b03996
Sinha S.S., Zak A., Rosentsvieg R. et al. // Small. 2020. V. 16. № 4. P. 1904390. https://doi.org/10.1002/smll.201904390
Nagapriya K.S., Goldbart O., Kaplan-Ashiri I. et al. // Phys. Rev. Lett. 2008. V. 101. P. 195501. https://doi.org/10.1103/PhysRevLett.101.195501
Levi R., Bitton O., Leitus G. et al. // Nano Lett. 2013. V. 13. P. 3736. https://doi.org/10.1021/nl401675k
Sugahara M., Kawai H., Yomogida Y. et al. // Appl. Phys. Express. 2016. V. 9. P. 075001. https://doi.org/10.7567/APEX.9.075001
Qin F., Shi W., Ideue T. et al. // Nat. Commun. 2017. V. 8. P. 14465. https://doi.org/10.1038/ncomms14465
Zhang C.Y., Wang S., Yang L.J. et al. // Appl. Phys. Lett. 2012. V. 100. P. 243101. https://doi.org/10.1063/1.4729144
Zhang Y.J., Onga M., Qin F. et al. // 2D Mater. 2018. V. 5. P. 035002. https://doi.org/10.1088/2053-1583/aab670
Divon Y., Levi R., Garel J. et al. // Nano Lett. 2017. V. 17. № 1. P. 28. https://doi.org/10.1021/acs.nanolett.6b03012
Maharaj D., Bhushan B. // Tribol Lett. 2013. V. 49. № 2. P. 323. https://doi.org/10.1007/s11249-012-0071-0
Reddy C.S., Zak A., Zussman E. // J. Mater. Chem. 2011. V. 21. P. 16086. https://doi. org/https://doi.org/10.1039/C1JM12700D
Zohar E., Baruch S., Shneider M.H. et al. // J. Adhes. Sci. Technol. 2011. V. 25. P. 1603. https://doi.org/10.1163/ 016942410X524138
Otorgust G., Dodiuk H., Kenig S., Tenne R. // Eur. Polym. J. 2017. V. 89. P. 281. https://doi.org/10.1016/j.eurpolymj.2017.02.027
Yadgarov L., Višić B., Abir T. et al. // Phys. Chem. Chem. Phys. 2018. V. 20. P. 20812. https://doi.org/10.1039/c8cp02245c
Rahman Md.A., Yomogida Y., Nagano M. et al. // Jpn. J. Appl. Phys. 2021. V. 60. P. 100902. https://doi.org/10.35848/1347-4065/ac2013
Shen G., Yan Y., Hong K. // Mater. Lett. 2022. V. 319. P. 132303. https://doi.org/10.1016/j.matlet.2022.132303
Sinha S.S., Yadgarov L., Aliev S.B. et al. // J. Phys. Chem. C. 2021. V. 125. P. 6324. https://doi.org/10.1021/acs.jpcc.0c10784
Yomogida Y., Miyata Y., Yanagi K. // Appl. Phys. Express. 2019. V. 12. P. 085001. https://doi.org/10.7567/1882-0786/ab2acb
Bar Sadan M., Houben L., Enyashin A.N. et al. // PNAS. 2008. V. 105. № 41. P. 15643. https://doi.org/10.1073_pnas.0805407105
Deniz H., Qin L.-C. // Chem. Phys. Lett. 2012. V. 552. P. 92. https://doi.org/10.1016/j.cplett.2012.09.041
Chen Y., Deniz H., Qin L.-C. // Nanoscale. 2017. V. 9. P. 7124. https://doi.org/10.1039/c7nr01688c
Krause M., Mücklich A., Zak A. et al. // Phys. Status Solidi B. 2011. V. 248. № 11. P. 2716. https://doi.org/10.1002/pssb.201100076
Seifert G., Terrones H., Terrones M. et al. // Solid State Commun. 2000. V. 114. № 5. P. 245. https://doi.org/10.1016/S0038-1098(00)00047-8
Ghorbani-Asl M., Zibouche N., Wahiduzzaman M. et al. // Sci. Rep. 2013. V. 3. P. 2961. https://doi.org/10.1038/srep02961
Бандура А.В., Куруч Д.Д., Лукьянов С.И., Эварес-тов Р.А. // Журн. неорган. химии. 2022. Т. 67. № 12. С. 1795. https://doi.org/10.31857/S0044457X2260116X
Evarestov R.A., Bandura A.V., Porsev V.V., Kovalenko A.V. // J. Comput. Chem. 2017. V. 38. P. 2581. https://doi.org/10.1002/jcc.24916
Evarestov R.A., Kovalenko A.V., Bandura A.V. et al. // Mater. Res. Express. 2018. V. 5. P. 115028. https://doi.org/10.1088/2053-1591/aadf00
Bandura A.V., Lukyanov S.I., Kuruch D.D., Evarestov R.A. // Physica E. 2020. V. 124. P. 114183. https://doi.org/10.1016/j.physe.2020.114183
Piskunov S., Lisovski O., Zhukovskii Y.F. et al. // ACS Omega. 2019. V. 4. P. 1434. https://doi.org/10.1021/acsomega.8b03121
Talla J.A., Al-Khaza’leh Kh., Omar N. // Russ. J. Inorg. Chem. 2022. V. 67. № 7. P. 1025. https://doi.org/10.1134/S0036023622070178
Lukyanov S.I., Bandura A.V., Evarestov R.A. et al. // Physica E. 2021. V. 133. P. 114779. https://doi.org/10.1016/j.physe.2021.114779
Dovesi R., Erba A., Orlando R. et al. // WIREs Comput. Mol. Sci. 2018. V. 8. № 4. P. e1360. https://doi.org/10.1002/wcms.1360
Dovesi R., Saunders V.R., Roetti C. et al. // CRYSTAL17 User’s Manual. University of Turin. Torino, 2018.
Pacios L.F., Christiansen P.A. // J. Chem. Phys. 1985. V. 82. P. 2664. https://doi.org/10.1063/1.448263
Ross R.B., Powers J.M., Atashroo T. et al. // J. Chem. Phys. 1990. V. 93. P. 6654. https://doi.org/10.1063/1.458934
Heyd J., Scuseria G.E., Ernzerhof M. // J. Chem. Phys. 2003. V. 118. P. 8207. https://doi.org/10.1063/1.1564060
Monkhorst H.J., Pack J.D. // Phys. Rev. B. 1976. V. 13. № 12. P. 5188. https://doi.org/10.1103/PhysRevB.13.5188
Grimme S. // J. Comput. Chem. 2006. V. 27. P. 1787. https://doi.org/10.1002/jcc.20495
Gale J.D., Rohl A.L. // Mol. Simulation. 2003. V. 29. № 5. P. 291. https://doi.org/10.1080/0892702031000104887
Shi S., Yan L., Yang Y. et al. // J. Comput. Chem. 2003. V. 24. P. 1059. https://doi.org/10.1002/jcc.10171
Krishnamoorthy A., Mishra A., Kamal D. et al. // SoftwareX. 2021. V. 13. P. 100663. https://doi.org/10.1016/j.softx.2021.100663
Nomura K., Kalia R.K., Nakano A. et al. // SoftwareX. 2020. V. 11. P. 100389. https://doi.org/10.1016/j.softx.2019.100389
Platypus // https://github.com/Project-Platypus/Platypus (accessed May 23, 2023)
Waskom M.L. // J. Open Source Soft. 2021. V. 6. № 60. P. 3021. https://doi.org/10.21105/joss.03021
Hunter J.D. // Comput. Sci. Eng. 2007. V. 9. № 3. P. 90. https://doi.org/10.1109/MCSE.2007.55
The pandas development team. Zenodo 2023. pandas-dev/pandas: Pandas (v2.0.1). https://doi.org/10.5281/zenodo.7857418
Pedregosa F., Varoquaux G., Gramfort A. et al. // J. Machine Learning Res. 2011. V. 12. P. 2825. https://doi.org/10.48550/arXiv.1201.0490
Schutte W.J., De Boer J.L., Jellinek F. // J. Solid State Chem. 1987. V. 70. № 2. P. 207. https://doi.org/10.1016/0022-4596(87)90057-0
Bandura A.V., Evarestov R.A. // Sur. Sci. 2015. V. 641. P. 6. https://doi.org/10.1016/j.susc.2015.04.027
Seifert G., Köhler T., Tenne R. // J. Phys. Chem. B. 2002. V. 106. № 10. P. 2497. https://doi.org/10.1021/jp0131323
