1. На главную
  2. Электронные версии
  3. Журнал аналитической химии
  4. T. 78, № 9, 2023

Журнал аналитической химии, 2023, T. 78, № 9, стр. 807-812

Селективные сорбенты на основе импринтированной глюкооксидазы

П. С. Пиденко a, К. Ю. Пресняков a, Д. Д. Дрозд a, Н. А. Бурмистрова a, *

a Саратовский государственный университет им. Н.Г. Чернышевского, Институт химии
410012 Саратов, ул. Астраханская, 83, Россия

* E-mail: naburmistrova@mail.ru

Поступила в редакцию 05.04.2023
После доработки 27.04.2023
Принята к публикации 27.04.2023

Полный текст (PDF)

Аннотация

Разработана методика синтеза высокоселективного сорбента на основе импринтированного белка (ИБ) – глюкооксидазы (ГО) – и коммерчески доступных микрочастиц SiO2 для сорбции микотоксина зеараленона, продуцируемого грибами вида Fusarium. Впервые предложено использование 3D флуоресцентной спектроскопии для контроля процесса очистки ИБ. Оценена возможность замены молекулы зеараленона в качестве молекулы шаблона на структурные аналоги, обладающие более низкой токсичностью. Определены аналитические характеристики определения зеараленона с использованием импринтированной ГО в качестве рецепторного элемента в иммуноферментном анализе: предел обнаружения – 5 нг/мл, линейный диапазон определяемых концентраций – 11–112 нг/мл. Показаны высокие сорбционные характеристики синтезированного сорбента на основе ИБ (сорбционная емкость – 7.6 мкг/мг сорбента, импринтинг фактор – 2.5).

Ключевые слова: молекулярный импринтинг, импринтированные белки, глюкозооксидаза, зеараленон, флуоресценция, 3D флуоресцентная спектроскопия.

Микотоксины – вторичные метаболиты, продуцируемые грибами, принадлежащими к родам Aspergillus, Fusarium, Penicillium [1]. В настоящее время зарегистрировано более 500 микотоксинов, среди которых наибольшую опасность для сельского хозяйства, здоровья человека и животных представляют группы афлатоксинов, охратоксинов, фумонизинов, а также патулин, вомитоксин и зеараленон (ЗЕА) [2]. Зеараленон – нестероидный эстрогенный микотоксин, продуцируемый несколькими видами грибов Fusarium, преимущественно известный как патоген зерновых культур [3]. Структура ЗЕА аналогична природным эстрогенам, что обусловливает высокое сродство связывания с сайтами эстрогенных рецепторов клеток и, как результат, приводит к снижению уровня прогестерона и сывороточного тестостерона в кровотоке. Это является причиной многочисленных клеточных изменений, бесплодия, снижения частоты беременностей у животных (свиней, овец, свиней и крупного рогатого скота), а также гиперактивных эстрогенных нарушений у человека [2, 4].

На территории РФ контроль уровней микотоксинов проводится в зерне, используемом в пищевых и кормовых целях [5], и продуктах питания [6]. Предельно допустимое содержание ЗЕА в зерне злаковых (пшеница, ячмень, кукуруза), применяемых в пищевых целях, составляет 1 мг/кг, для зернобобовых и масличных культур предельные значения не установлены. Для всех видов зерна кормовых культур предельно допустимое содержание ЗЕА установлено на уровне 1 мг/кг. Согласно нормам [6], предельно допустимые уровни ЗЕА для ферментных препаратов грибного происхождения и продуктов, содержащих пшеничную, ячменную и кукурузную муку, составляют не более 5 мкг/кг; в крупе, толокне, хлопьях, муке, макаронных изделиях, хлебе и хлебобулочных изделиях пшеничного, ячменного и кукурузного происхождения – 0.2 мг/кг. Предельно допустимые уровни содержания ЗЕА в кормовых культурах, установленные Европейской комиссией [7], составляют 2 мг/кг, за исключением кукурузы (не более 3 мг/кг), а в продуктах питания аналогичны требованиям законодательства РФ.

Негативное воздействие ЗЕА и его производных на здоровье человека и животных, проявляющееся в различных иммунотоксических и генотоксических эффектах, обусловливает необходимость разработки эффективных методов концентрирования, определения и инактивации ЗЕА в природных матрицах [8, 9]. По сравнению с химическими и физическими подходами биологические методы детоксикации и инактивации, предусматривающие биотрансформацию микотоксинов в менее токсичные метаболиты, как правило, являются более продуктивными [2]. В работах [2, 10] рассмотрены различные методы разложения и биодеградации микотоксинов, в том числе ЗЕА, с использованием ферментов микробного происхождения. Среди этих методов наибольшее распространение получил метод, основанный на расщеплении лактонового кольца, катализируемом ферментами гидролазами. Разрушение структуры ЗЕА приводит к нарушению эстрогенной активности и устранению воздействия на клетки живых организмов. Другим путем инактивации ЗЕА является использование высокоселективных сорбентов на основе молекулярно импринтированных полимеров (МИП), позволяющих эффективно выделять микотоксины из биологических матриц [11]. В этом плане определенный интерес представляют импринтированные белки (ИБ), обладающие большей биосовместимостью по сравнению с МИП на основе органических полимеров. К преимуществам ИБ следует также отнести высокую селективность к молекулам-шаблонам [12–15] и возможность использования доступных реагентов – белковых молекул и сшивающих мономеров [16].

Авторами работ [13, 14, 17] показана возможность создания ИБ, специфичных к ЗЕА, на основе альбумина из белка куриных яиц (овальбумина) и бычьего сывороточного альбумина, характеризующихся достаточно высоким значением импринтинг фактора (ИФ) 2.2. Возможным путем повышения сорбционной емкости ИБ является использование матричной белковой молекулы с большой площадью поверхности, например глюкозооксидазы (ГО) [15]. Альтернативным способом стабилизации ИБ и расширении области их практического применения может являться их иммобилизация на поверхности носителей, в частности неорганических наночастиц [17–21].

В настоящей работе изучены свойства ИБ, специфичных к ЗЕА (анти-ЗЕА ИБ), на основе ГО, синтезированных с использованием в качестве молекул шаблона ЗЕА и его структурных аналогов (4-гидроксикумарин, кумарин), проявляющих более низкую токсичность. Оценена возможность иммобилизации анти-ЗЕА ИБ на поверхности наночастиц SiO2, модифицированных полианилином (ПАНИ), и их использования в качестве селективного к ЗЕА сорбента.

ЭКСПЕРИМЕНТАЛЬНАЯ ЧАСТЬ

Материалы и методы. Использовали ГО из Aspergillus niger, (Тип 7, 1000 U/мг), ЗЕА, 4-гидрокcикумарин (4-ГК, 98%), кумарин (98%), глутаровый альдегид (ГА, 25% водн.), анилина гидрохлорид и пероксидисульфат аммония (Merck KGaA, Германия), ультрафильтрационные пробирки 30 000 MWCO (JET Bio-Filtration Co. Ltd., Китай), диализные мешки 10000 MWCO (Thermo Scientific Inc., США). В качестве носителя использовали наночастицы Аэросилтм 200 (SiO2, Evonik GmbH, Германия). Для приготовления буферных растворов использовали NaH2PO4⋅2H2O и Na2HPO4⋅12H2O (ООО “РеаХим”, Россия). Для приготовления всех растворов использовали бидистиллированную воду (БД) с удельным сопротивлением ~18 МОм/см.

Спектры флуоресценции растворов регистрировали на флуориметре Cary Eclipse (Agilent Technologies Inc., США), спектры поглощения – на спектрофотометре UV–1800 (Shimadzu Co., Япония). рH растворов измеряли с помощью pH-метра AB33PH (Ohaus Co., США) с применением электрода ST310.

Ферментативную активность ИБ и неимпринтированных ИБ (нИБ) оценивали по тушению люминесцентного субстрата, состоящего из коллоидного раствора квантовых точек, стабилизированных дигидролипоевой кислотой (CdZnSeS/ZnS@ДЛК), в глюкозе (1 мг/мл в БД) [22]. Измерение скорости (t = 60 мин) изменения интенсивности люминесценции квантовых точек (КТ) (λисп = 530 нм) проводили в микропланшетном ридере Synergy H1 (BioTek Instruments, США).

Аналитические характеристики синтезированных ИБ определяли методом иммуноферментного анализа (ИФА) с заменой анти-ЗЕА антител на анти-ЗЕА ИБ согласно методике [13]. Для иммобилизации использовали растворы ИБ с концентрацией 20 мкг/мл и коньюгата зеараленон-пероксидаза хрена (ЗЕА-ПХ, 1/100 000) в фосфатном буферном растворе (ФСБ) с pH 7.4, (0.1 М).

Сорбционные свойства анти-ЗЕА ИБ, иммобилизованных на поверхности частиц SiO2 (анти-ЗЕА ИБ@SiO2), и частиц SiO2, модифицированных ПАНИ (анти-ЗЕА ИБ@ПАНИ@SiO2), оценивали методом ВЭЖХ с УФ-детектором (LC–20AD Shimadzu, Япония) на колонке Waters Spherisorb ODS2 C18 Column (150 мм × 4.6 мм, 5 мкм) в режиме термостатирования (25°C) со скоростью потока 1.0 мл/мин. В качестве подвижной фазы использовали 0.1%-ный водный раствор H3PO4 и ацетонитрил в соотношении 60 : 40 (по объему), элюирование осуществляли в изократическом режиме.

Для математических расчетов использовали программное обеспечение OriginPro 2022 (OriginLab Co., США).

Синтез и очистка анти-ЗЕА ИБ. Синтез антиЗЕА ИБ проводили по известной методи-ке [12, 14] с незначительными изменениями. В водный раствор ГО (1 мг/мл, 15 мкМ) вносили 0.1 М HCl до pH 3.0, перемешивали в течение 10 мин и добавляли 0.1 мл 640 мкМ раствора молекулы шаблона (ЗЕА, 4-ГК, кумарин). Реакционную смесь перемешивали в течение 10 мин, добавляли 0.1 М раствор NaOH до pH 9.0 и вносили 0.1 мл 1%-ного водного раствора ГА. Полученный раствор перемешивали в течение 30 мин и выдерживали 12 ч при 4°C. нИБ синтезировали по аналогичной методике, но вместо раствора молекулы шаблона вносили равный объем этанола.

Синтезированные анти-ЗЕА ИБ и нИБ очищали методом диализа против ФСБ с pH 6.5 (0.1 М) в течение 6 ч с заменой диализата каждые 60 мин, затем против ФСБ с pH 7.4 (0.1 М) в течение 18 ч.

Растворы ИБ и нИБ концентрировали центрифугированием в ультрафильтрационных пробирках (30 000 MWCO) при 3000 g и 4°C в течение 7 мин. Полученные образцы хранили в стеклянных виалах из темного стекла при 4°C.

Синтез анти-ЗЕА ИБ@ПАНИ@SiO2. Наночастицы SiO2 (50 мг) диспергировали в 10 мл 0.01 М раствора анилина гидрохлорида в HCl (pH 4) с использованием ультразвуковой обработки в течение 10 мин. В полученный раствор при постоянном перемешивании в течение 4 ч при 0°С по каплям вносили 0.2 мл 0.05 М раствора пероксидисульфата аммония, раствор выдерживали 12 ч. Модифицированные частицы ПАНИ@SiO2 осаждали центрифугированием при 5000 g в течение 15 мин, промывали БД для удаления непрореагировавших компонентов, сушили в вакууме при 50°С в течение 24 ч. ИБ иммобилизировали на поверхности частиц массой 5 мг SiO2 и ПАНИ@SiO2 методом физической адсорбции по известным методикам [23–25]. Частицы, модифицированные ИБ, осаждали центрифугированием при 5000 g в течение 5 мин и после удаления надосадочной жидкости использовали для изучения их сорбционных свойств.

Изучение сорбционных свойств анти-ЗЕА ИБ@SiO2 и анти-ЗЕА ИБ@ПАНИ@SiO2. Полученные частицы вносили в 1 мл раствора ЗЕА с концентрацией 50 мкг/мл в 0.1 М ФСБ с pH 7.4 и перемешивали на орбитальном шейкере в течение 30 мин (50 об/мин). Концентрацию ЗЕА в надосадочной жидкости определяли методом ВЭЖХ-УФ после осаждения частиц центрифугированием при 5000 g в течение 5 мин. ИФ находили как соотношение площадей хроматографических пиков надосадочной жидкости, после сорбции на ИБ и нИБ: ${\text{ИФ}} = \frac{{{{S}_{{{\text{нИБ}}}}}}}{{{{S}_{{{\text{ИБ}}}}}}}$ [26].

РЕЗУЛЬТАТЫ И ИХ ОБСУЖДЕНИЕ

Выбор сорбционной системы. Методика синтеза ИБ основана на предложенном в работе [16] способе синтеза импринтированного овальбумина для придания белку ферментативных свойств глутатионпероксидазы, успешно примененном при создании сенсорных систем для определения микотоксинов в модельных и реальных объектах с ИФ ~2.4 [12–14]. Дальнейшие исследования [27] показали, что набольший ИФ (~3.1) достигается при использовании иммуноглобулинов G в качестве матричного белка. В то же время при создании рецепторного элемента на основе ГО, специфичного к высокомолекулярной молекуле-шаблону (овальбумину), достигнут ИФ ~4. Эти факты свидетельствуют о возможности повышения сорбционных свойств ИБ при использовании матричной белковой молекулы с большой площадью поверхности, что и обусловило выбор ГО для наших исследований.

Для стабилизации ИБ использовали их иммобилизацию на поверхности наночастиц SiO2. Выбор наночастиц SiO2 обусловлен следующими факторами: (1) высокими эксплуатационными характеристиками материала, в том числе соответствие требованиям “зеленой” химии; (2) наличием различных протоколов модификации поверхности SiO2, в том числе ПАНИ [28]; (3) возможностью физической адсорбции молекул ГО на поверхности SiO2 до и после модификации. Немаловажным фактором является и возможность снижения стоимости сорбента при использовании коммерчески доступного продукта.

Применение 3D флуоресцентной спектроскопии для контроля процесса очистки импринтированного белка. Одной из важных стадий синтеза ИБ является очистка матричной белковой молекулы от молекул шаблонов. В случае низкомолекулярных молекул шаблонов для этого применяют диализ [12, 13, 16]. Однако влияние времени и количества диализных циклов на процесс очистки ИБ ранее не изучали. Нами показана возможность контроля процесса очистки ИБ в процессе диализа путем регистрации флуоресценции ГО и ЗЕА в растворе при разных λвозб (3D флуоресцентная спектроскопия). Результаты представлены на рис. 1.

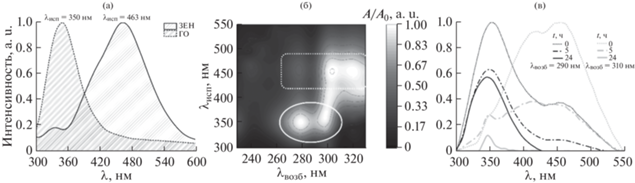

Рис. 1.

(а): Спектры флуоресценции глюкооксидазы и зеараленона, (б): результаты 3D флуоресцентной спектроскопии до очистки (области локализации сигнала глюкооксидазы и зеараленона выделены линией и пунктиром соответственно), (в): спектры флуоресценции раствора импринтированного белка во время диализа.

Установлено, что через 5 ч после начала диализа в ФСБ с рН 6.5 достигается стабилизация интенсивности сигнала флуоресценции ГО, что может быть обусловлено удалением из раствора аминокислотных остатков, образовавшихся на стадии денатурации ГО при синтезе ИБ. В то же время полное удаление молекул шаблона наблюдается только после смены диализата (ФСБ с рН 7.4) и дополнительного диализа в течение 18 ч.

Аналитические характеристики импринтированного белка. Синтезированные ИБ использовали для определения ЗЕА конкурентным ИФА (ИБ-ИФА). Градуировочные зависимости для определения ЗЕА при использовании ИБ, синтезированных с ЗЕА (анти-ЗЕА ИБ) и его структурными аналогами 4-ГК (анти-4-ГК ИБ) и кумарином (анти-кумарин ИБ) в качестве молекул-шаблонов, представлены на рис. 2. Линейные диапазоны определяемых содержаний и пределы обнаружения (cmin) ЗЕА при использовании анти-ЗЕА ИБ, анти-4-ГК ИБ и анти-кумарин ИБ составляют 11–112 нг/мл (cmin = 5 нг/мл, 100 мкг/кг), 30–142 нг/мл (cmin= 12 нг/мл, 240 мкг/кг) и 54–183 нг/мл (cmin = = 25 нг/мл, 500 мкг/кг) соответственно. Таким образом, аналитические характеристики анти-ЗЕА ИБ показывают их перспективность для определения ЗЕА в зерне различного назначения и продуктах питания, а анти-4-ГК ИБ и анти-кумарин ИБ – в зерне, предназначенном для кормовых и пищевых целей на уровнях, рекомендуемых в РФ.

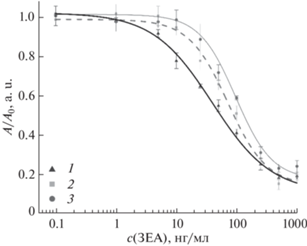

Рис. 2.

Градуировочные зависимости для определения зеараленона методом ИБ-ИФА для анти-ЗЕА ИБ (1), анти-4-ГК ИБ (2), анти-кумарин ИБ (3).

Ферментативные свойства импринтированного белка. Стадии синтеза ИБ предполагают существенное изменение кислотности среды, что может приводить к снижению ферментативной активности ГО из-за изменения конформационной структуры белка как на вторичном, так и на третичном уровнях [29]. В связи с этим изучали влияние синтеза ИБ на ферментативную активность ГО, которое оценивали по тушению КТ на основе твердых растворов [30].

Ферментативную активность ГО, ИБ и нИБ (50 мкг/мл) определяли в 0.01 М ФСБ с pH 6.5, что соответствовало оптимальным условиям проявления активности фермента [31]. На рис. 3 представлены кинетические кривые тушения люминесценции субстрата КТ (λисп = 530 нм) в присутствии нативной и импринтированной ГО. Согласно полученным данным, ферментативная активность ИБ составила 1081 U/мг, а нИБ, 1177 U/мг, что на 8.1 и 17.7% выше, чем у исходной ГО. Это подтверждает тот факт, что белковая структура ГО не разрушается в процессе синтеза и очистки ИБ, при этом увеличение ферментативной активности, скорее всего, обусловлено увеличением степени очистки ГО вследствие многостадийного процесса очистки и концентрирования фермента при синтезе ИБ.

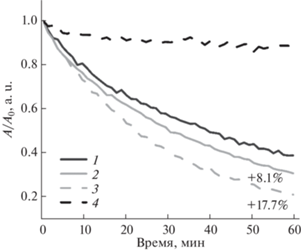

Рис. 3.

Кинетические зависимости интенсивности люминесценции субстрата КТ в присутствии глюкооксидазы (1), импринтированного белка (2), неимпринтированного белка (3) и в отсутствие фермента (4).

Иммобилизация импринтированного белка на поверхности наночастиц. Физическая сорбция является самым простым методом иммобилизации фермента на SiO2 [24, 32]. Сорбция ГО на SiO2 обусловлена слабыми Ван-дер-Ваальсовыми взаимодействиями, образованием водородных связей, а также электростатическими взаимодействиями между молекулами фермента и силанольными группами на поверхности наночастиц [24]. Синтез ПАНИ на поверхности SiO2 позволяет увеличить эффективность сорбции носителя за счет высокоразвитой заряженной поверхности.

Иммобилизацию ИБ и нИБ проводили в течение 3 ч при 20°C в 0.01 М ФСБ с pH 5.5 и 7.4 на поверхности наночастиц SiO2 и ПАНИ@SiO2 соответственно [23, 25]. Степень иммобилизации ИБ и нИБ на поверхности носителя оценивали по изменению интенсивности флуоресценции растворов до и после иммобилизации. Для ПАНИ@SiO2 и SiO2 степень иммобилизации составила ~85 и 75% соответственно.

Сорбция зеараленона из модельных растворов. Сравнили сорбционные свойства наночастиц SiO2 и ПАНИ@SiO2, модифицированных ИБ и нИБ (рис. 4). Эффективность сорбентов оценивали по изменению площади хроматографического пика ЗЕА в модельных растворах до и после сорбции. Установили, что степень извлечения на сорбентах на основе ПАНИ@SiO2 больше по сравнению с SiO2. В зависимости от молекулы-шаблона при синтезе ИБ степень извлечения возрастает в ряду анти-кумарин, анти-4-ГК, анти-ЗЕА ИБ. При этом рассчитанный ИФ составил 1.5, 2.0 и 2.4 для анти-кумарин, анти-4-ГК и анти-ЗЕА ИБ соответственно. Иммобилизации ИБ на поверхности носителей позволяет значительно повысить сорбционную емкость ИБ (до 7.6 мкг/мг) по сравнению с известными данными [14].

Рис. 4.

Степень извлечения зеараленона при использовании импринтированного белка, иммобилизированного на ПАНИ@SiO2 (а), SiO2 (б).

* * *

Синтезирована импринтированная ГО, специфичная к ЗЕА, изучена возможность замены ЗЕА на менее токсичные структурные аналоги при синтезе ИБ. Проведено сравнение ферментативной активности нативной и импринтированной ГО и показано, что импринтинг существенно не влияет на активность фермента. Синтезированные ИБ успешно применены для аналитического определения ЗЕА методом ИБ-ИФА. Полученные аналитические характеристики позволяют рассматривать возможность использования ИБ для определения ЗЕА в зерне и продуктах питания. Предложена схема создания селективных сорбентов на основе наночастиц SiO2 и ИБ, иммобилизованных на их поверхности.

Работа выполнена при поддержке Российского Научного Фонда (грант № 22–16–00102). П.С. Пиденко благодарит Совет по грантам Президента РФ (стипендия № СП-1690.2022.4).

Список литературы

  1. Mahato D.K., Devi S., Pandhi S., Sharma B., Maurya K.K., Mishra S., Dhawan K., Selvakumar R., Kamle M., Mishra A.K., Kumar P. Occurrence, impact on agriculture, human health, and management strategies of zearalenone in food and feed: A review // Toxins. 2021. V. 13. № 2. P. 92. https://doi.org/10.3390/toxins13020092

  2. Haque M.A., Wang Y., Shen Z., Li X., Saleemi M.K., He C. Mycotoxin contamination and control strategy in human, domestic animal and poultry: A review // Microb. Pathog. 2020. V. 142. Article 104095. https://doi.org/10.1016/j.micpath.2020.104095

  3. Gupta R.C., Mostrom M.S., Evans T.J. Zearalenone / Veterinary Toxicology. Elsevier, 2018. P. 1055. https://doi.org/10.1016/B978-0-12-811410-0.00076-3

  4. Taranu I., Braicu C., Marin D.E., Pistol G.C., Motiu M., Balacescu L., Beridan Neagoe I., Burlacu R. Exposure to zearalenone mycotoxin alters in vitro porcine intestinal epithelial cells by differential gene expression // Toxicol. Lett. 2015. V. 232. № 1. P. 310. https://doi.org/10.1016/j.toxlet.2014.10.022

  5. Технический регламент таможенного союза “О безопасности зерна” (ТР ТС 015/2011). clck.ru/33utzE (дата обращения 30.03.2023).

  6. Единые санитарно-эпидемиологические и гигиенические требования к продукции (товарам), подлежащей санитарно-эпидемиологическому надзору (контролю). clck.ru/33uu2q (дата обращения 30.03.2023).

  7. E. U. Commission Regulation (EC) No 1126/2007 of 28 September 2007 amending Regulation (EC) No 1881/2006 setting maximum levels for certain contaminants in foodstuffs as regards Fusarium toxins in maize and maize products, 2007. clck.ru/33vPwZ (дата обращения 30.03.2023).

  8. Fleck S.C., Hildebrand A.A., Müller E., Pfeiffer E., Metzler M. Genotoxicity and inactivation of catechol metabolites of the mycotoxin zearalenone // Mycotoxin Res. 2012. V. 28. № 4. P. 267. https://doi.org/10.1007/s12550-012-0143-x

  9. Moreau M., Lescure G., Agoulon A., Svinareff P., Orange N., Feuilloley M. Application of the pulsed light technology to mycotoxin degradation and inactivation: Destruction of mycotoxins by pulsed light // J. Appl. Toxicol. 2013. V. 33. № 5. P. 357. https://doi.org/10.1002/jat.1749

  10. Loi M., Fanelli F., Liuzzi V., Logrieco A., Mulè G. Mycotoxin biotransformation by native and commercial enzymes: Present and future perspectives // Toxins. 2017. V. 9. № 4. P. 111. https://doi.org/10.3390/toxins9040111

  11. Lucci P., David S., Conchione C., Milani A., Moret S., Pacetti D., Conte, L. Molecularly imprinted polymer as selective sorbent for the extraction of zearalenone in edible vegetable oils // Foods. 2020. V. 9. № 10. P. 1439. https://doi.org/10.3390/foods9101439

  12. Gutierrez A.V.R., Hedström M., Mattiasson B. Bioimprinting as a tool for the detection of aflatoxin B1 using a capacitive biosensor // Biotechnol. Reports. 2016. V. 11. P. 12. https://doi.org/10.1016/j.btre.2016.05.006

  13. Pidenko P., Zhang H., Lenain P., Goryacheva I., De Saeger S., Beloglazova N. Imprinted proteins as a receptor for detection of zearalenone // Anal. Chim. Acta. 2018. V. 1040. P. 99. https://doi.org/10.1016/j.aca.2018.07.062

  14. Beloglazova N., Lenain P., Tessier M., Goryacheva I., Hens Z., De Saeger S. Bioimprinting for multiplex luminescent detection of deoxynivalenol and zearalenone // Talanta. 2019. V. 192. P. 169. https://doi.org/10.1016/j.talanta.2018.09.042

  15. Pidenko P., Presnyakov K., Beloglazova N., Burmistrova N. Imprinted proteins for determination of ovalbumin // Anal. Bioanal. Chem. 2022. V. 414. № 18. P. 5609. https://doi.org/10.1007/s00216-022-04009-3

  16. Liu J., Zhang K., Ren X., Luo G., Shen J. Bioimprinted protein exhibits glutathione peroxidase activity // Anal. Chim. Acta. 2004. V. 504. № 1. P. 185. https://doi.org/10.1016/S0003-2670(03)00763-3

  17. Burmistrova N.A., Pidenko P.S., Pidenko S.A., Zacharevich A.M., Skibina Y.S., Beloglazova N.V., Goryacheva I.Y. Soft glass multi-channel capillaries as a platform for bioimprinting // Talanta. 2020. V. 208. Article 120445. https://doi.org/10.1016/j.talanta.2019.120445

  18. Sánchez D.A., Alnoch R.C., Tonetto G.M., Krieger N., Ferreira M.L. Immobilization and bioimprinting strategies to enhance the performance in organic medium of the metagenomic lipase LipC12 // J. Biotechnol. 2021. V. 342. P. 13. https://doi.org/10.1016/j.jbiotec.2021.09.022

  19. Li B., Duan D., Wang J., Li H., Zhang X., Zhao B. Improving phospholipase D activity and selectivity by bio-imprinting-immobilization to produce phosphatidylglycerol // J. Biotechnol. 2018. V. 281. P. 67. https://doi.org/10.1016/j.jbiotec.2018.06.343

  20. Li K., Wang J., He Y., Cui G., Abdulrazaq M.A., Yan Y. Enhancing enzyme activity and enantioselectivity of Burkholderia cepacia lipase via immobilization on melamine-glutaraldehyde dendrimer modified magnetic nanoparticles // Chem. Eng. J. 2018. V. 351. P. 258. https://doi.org/10.1016/j.cej.2018.06.086

  21. Haskell A.K., Sulman A.M., Golikova E.P., Stein B.D., Pink M., Morgan D.G., Lakina N.V., Karpenkov A.Yu., Tkachenko O.P., Sulman E.M., Matveeva V.G., Bronstein L.M. Glucose oxidase immobilized on magnetic zirconia: Controlling catalytic performance and stability // ACS Omega. 2020. V. 5. № 21. P. 12329. https://doi.org/10.1021/acsomega.0c01067

  22. Drozd D.D., Pidenko P.S., Presnyakov K.Y., Strokin P.D., Speranskaya E.S., Goryacheva I.Y. Dihydrolipoic acid coated alloyed quantum dots / Saratov Fall Meeting 2019: Optical and Nano-Technologies for Biology and Medicine / Eds. Tuchin V.V., Genina E.A. 2020. V. 1145714. https://doi.org/10.1117/12.2564393

  23. Mahdizadeh F., Eskandarian M. Glucose oxidase and catalase co-immobilization on biosynthesized nanoporous SiO2 for removal of dissolved oxygen in water: Corrosion controlling of boilers // J. Ind. Eng. Chem. 2014. V. 20. № 4. P. 2378. https://doi.org/10.1016/j.jiec.2013.10.016

  24. Zhou G., Fung K.K., Wong L.W., Chen Y., Renneberg R., Yang S. Immobilization of glucose oxidase on rod-like and vesicle-like mesoporous silica for enhancing current responses of glucose biosensors // Talanta. 2011. V. 84. № 3. P. 659. https://doi.org/10.1016/j.talanta.2011.01.058

  25. Tamer U., Seçkin A.İ., Temur E., Torul H. Fabrication of biosensor based on polyaniline/gold nanorod composite // Int. J. Electrochem. 2011. V. 2011. P. 1. https://doi.org/10.4061/2011/869742

  26. Cai W., Li H.-H., Lu Z.-X., Collinson M.M. Bacteria assisted protein imprinting in sol–gel derived films // Analyst. 2018. V. 143. № 2. P. 555. https://doi.org/10.1039/C7AN01509G

  27. Sakamoto S., Minami K., Nuntawong P., Yusakul G., Putalun W., Tanaka H., Fujii S., Morimoto S. Bioimprinting as a receptor for detection of kwakhurin // Biomolecules. 2022. V. 12. № 8. P. 1064. https://doi.org/10.3390/biom12081064

  28. Ayadi C., Anene A., Kalfat R., Chevalier Y., Hbaieb S. Molecularly imprinted polyaniline on silica support for the selective adsorption of benzophenone-4 from aqueous media // Colloids Surf. A: Physicochem. Eng. Aspects. 2019. V. 567. 2019. P. 32. https://doi.org/10.1016/j.colsurfa.2019.01.042

  29. Janati-Fard F., Housaindokht M.R., Monhemi H. Investigation of structural stability and enzymatic activity of glucose oxidase and its subunits // J. Mol. Catal. B: Enzym. 2016. V. 134. P. 16. https://doi.org/10.1016/j.molcatb.2016.09.008

  30. Drozd D.D., Byzova N.A., Pidenko P.S., Tsyupka D.V., Strokin P.D., Goryacheva O.A., Zherdev A.V., Goryacheva I.Yu., Dzantiev B.B. Luminescent alloyed quantum dots for turn-off enzyme-based assay // Anal. Bioanal. Chem. 2022. V. 414. № 15. P. 4471. https://doi.org/10.1007/s00216-022-04016-4

  31. Nakamura S., Fujiki S. Comparative studies on the glucose oxidases of Aspergillus Niger and Penicillium amagasakiense // J. Biochem. 1968. V. 63. № 1. P. 51. https://doi.org/10.1093/oxfordjournals.jbchem.a128747

  32. Yiu H.H.P., Wright P.A. Enzymes supported on ordered mesoporous solids: A special case of an inorganic–organic hybrid // J. Mater. Chem. 2005. V. 15. № 35–36. P. 3690. https://doi.org/10.1039/b506090g

Дополнительные материалы отсутствуют.

Инструменты

следующая статья выпуска предыдущая статья выпуска содержание выпуска

Журнал аналитической химии

Архивы выпусков Информация о журнале Отправить рукопись в журнал
