Вестник Военного инновационного технополиса «ЭРА», 2023, T. 4, № 4, стр. 376-378

Подход к обеспечению качества обслуживания в скрытом канале, организованном в структуре видеоданных

Д. В. Леванов 1*

1 Военно-космическая академия им. А.Ф. Можайского
Санкт-Петербург, Россия

* E-mail: vka@mil.ru

Поступила в редакцию 09.10.2023
После доработки 09.10.2023
Принята к публикации 20.11.2023

Полный текст (PDF)

Аннотация

Представлены результаты оценки параметров качества связи Qos (вероятность ошибки на бит, вероятность потери пакета, время доставки пакета) в скрытом канале, организованном в канале-доноре (канал телевизионного вещания), и сформированы условия, при которых скрытый информационный канал нарушается.

ВВЕДЕНИЕ

Интенсивное развитие технологий цифровой обработки сигналов, постоянное совершенствование вычислительной техники и конвергенция телекоммуникационных сетей ставят решение задачи конфиденциальности данных, а также надежной защиты передаваемой информации и прав на нее на одно из приоритетных мест. Среди прочих перспективных направлений обеспечения информационной безопасности все большей популярностью пользуется цифровая стеганография, приобретающая особенную актуальность в ситуациях, когда использование криптографических методов и средств невозможно или нецелесообразно.

Анализ отечественной и иностранной литературы [17], относящейся к области цифровой стеганографии, показал, что в большинстве известных методов построения скрытых каналов рассмотрено противоречие между скрытой пропускной способностью Cстег, скрытностью встраивания U и достоверностью приема Pош (рис. 1).

Рис. 1.

Основное противоречие в стеганографии.

Главным ограничением пропускной способности Cстег являются размер используемого контейнера и вносимые в него допустимые искажения, при которых выполняется требование к скрытности встраивания Uтреб. Поскольку во время встраивания и извлечения данных над ними проводятся различные операции, в том числе с потерями, требуемый уровень достоверности Pтреб достигается внесением избыточности, которая приводит к снижению скрытой пропускной способности Cстег.

Данный подход к оценке параметров стегосистемы в основном применим для скрытых каналов передачи трафика нереального времени и не учитывает дополнительные ошибки в канале-доноре, служащем для передачи контейнера. В случае, когда требуется повышение пропускной способности скрытого канала, в качестве контейнера используются видеоданные, так как они обладают большой избыточностью.

Из известных методов цифровой стеганографии [17] в качестве прототипа был выбран метод скрытой передачи информации в видеоданных с кодовым разделением, представленный в [8]. Использование указанного метода позволяет решить вопрос с организацией множественного доступа к скрытому каналу. Развитие данного метода [9, 10] изначально велось в направлении увеличения скрытой пропускной способности и учета изменения емкости видеоконтейнера в зависимости от динамики видеопотока. Однако при использовании в качестве канала-донора для скрытой передачи канала телевизионного вещания стала очевидной необходимость учета дополнительных параметров качества связи, относящегося к трафику реального времени.

При организации скрытой передачи данных основные ограничения определяются требованиями к качеству связи в канале-доноре. Результаты оценки скрытности встраивания и скрытой пропускной способности были получены в [810]. Однако для потокового трафика не менее важным является учет временных задержек.

При этом исходя из выбранного способа встраивания данных необходимо ввести ограничение по времени кодирования скрываемых данных tстег в канале-доноре, которое должно учитывать не только время доставки пакетов в канале-доноре tдост:

${{t}_{{{\text{встр}}}}} < {{t}_{{{\text{дост}}}}} - {{t}_{{{\text{код}}}}} - {{t}_{{{\text{пер}}}}} - {{t}_{{{\text{дек}}}}},$
но и частоту следования I-кадров Fi-кадр, в которые осуществляется встраивание

${{t}_{{{\text{встр}}}}} < \frac{1}{{{{F}_{{{\text{i - кадр}}}}}}}.$

Дополнительное ограничение накладывает время доставки скрываемых сообщений ${{t}_{{{\text{дост}}}}}_{{_{{{\text{стег}}}}}}$:

${{t}_{{{\text{дост}}}}} + {{t}_{{{\text{извл}}}}} < {{t}_{{{\text{дост}}}}}_{{_{{{\text{стег}}}}}}.$

Расчет вычислительной сложности алгоритмов встраивания и извлечения данных [11] позволил получить оценку числа простейших операций в зависимости от качества картинки видеопотока. Так, число выполняемых операций при встраивании данных в видеопоток HD-качества примерно в 5 раз больше, чем для видеопотока SD-качества. Увеличение числа выполняемых операций приводит к пропорциональному возрастанию времени их выполнения или требует использования более мощных ПЛИС для построения стегокодера. Полученные результаты позволили сформировать минимальные требования к производительности ПЛИС для реализации алгоритма встраивания извлечения μ = 1200 MIPS (Million of Instructions Per Second – миллион команд в секунду) для видеопотока HD-качества в канале-доноре.

При реализации выбранного способа скрытой передачи в работе дополнительно были учтены ошибки в канале-доноре, влияющие как на целостность передаваемого контейнера, так и на появление ошибок в скрываемых данных.

Представленные на рис. 2 результаты оценки Ber скрываемых данных свидетельствуют о нарушении качества видеоконтейнера в канале связи с вероятностью ошибки на бит менее 10–6. При этом увеличение ошибок на один порядок приводит к нарушению скрываемых данных, а при ухудшении на два порядка и более – к невозможности открытия контейнера и потере скрываемых данных.

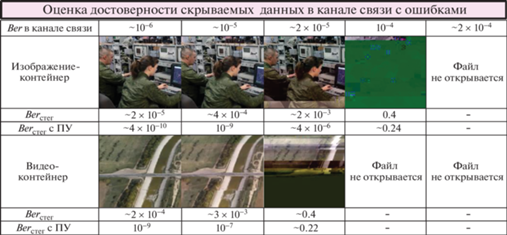

Рис. 2.

Оценка вероятности ошибки на бит скрываемых данных от вероятности ошибки на бит в канале-доноре.

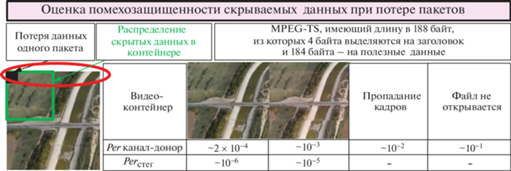

На рис. 3 представлена оценка вероятности потери пакета скрываемых данных Perстег от вероятности потери пакета в канале-доноре Per.

Рис 3.

Оценка вероятности ошибки на бит скрываемых данных от вероятности ошибки на бит в канале-доноре.

Единичная потеря пакетов данных не приводит к потере пакета скрываемых данных, так как они разнесены в спектральной области блока I‑кадра видеоконтейнера, однако в случае потери служебного пакета при Per 10–2 наблюдается потеря части кадров со встроенными с ними данными. Полученные результаты позволяют сформировать требования к каналу-донору по вероятности потери пакета Per не хуже 10–3 и вероятности ошибки на бит Ber не хуже 10–6.

Таким образом, представленные результаты свидетельствуют о необходимости учета дополнительных параметров Qos (время доставки пакета, вероятность битовой ошибки, вероятность потери пакета) как в канале-доноре, так и в скрытом канале, и позволяют сформировать практические рекомендации по организации скрытой передачи в структуре видеоданных.

Список литературы

  1. Грибунин В.Г., Оков И.Н., Туринцев И.В. Цифровая стеганография. М.: Солон-Пресс, 2002. 272 с.

  2. Конахович Г.Ф., Пузыренко А.Ю. Компьютерная стеганография. Теория и практика. Киев: М-К‑Пресс, 2006. 283 с.

  3. Smith J., Comiskey B. // International Workshop on Information Hiding. Berlin; Heidelberg: Springer, 1996. P. 207.

  4. Marvel L., Boncelet C., Retter J. // Proceedings of 2nd Workshop on Information Hiding. Lecture Notes in Computer Science. 1998.

  5. Koch E., Zhao J. // IEEE Workshop on Nonlinear Signal and Image Processing. 1995. P. 123.

  6. Fridrich J. // Proceedings of the SPIE Conference on Mathematics of Data/Image Coding. Compression and Encryption. 1998. V. 3456. P. 2.

  7. Абазина Е.С., Ерунов А.А. // Труды Военно-космической академии имени А.Ф. Можайского. 2016. Вып. 655. С. 5.

  8. Абазина Е.С. // Вопросы радиоэлектроники. Серия Техники телевидения. 2015. № 2. С. 108.

  9. Ерунов А.А. // Информация и космос. 2017. № 2. С. 81.

  10. Цветков К.Ю., Ерунов А.А., Леванов Д.В. // Известия института инженерной физики. 2021. Т. 62. № 4. С. 20.

  11. Абазина Е.С., Ерунов А.А., Коровин В.М. // Труды Военно-космической академии имени А.Ф. Можайского. 2018. Вып. 665. С. 35.
