Российская археология, 2023, № 1, стр. 25-40

В собрании ГМИИ им. А.С. Пушкина хранятся предметы, обнаруженные Советской археологической экспедицией под руководством Р.М. Мунчаева в Ираке в 1960-70-х годах. Неолитические сосуды, относящиеся к культуре периода Стандартной Хассуны, были частично опубликованы авторами раскопок (Мерперт, Мунчаев, 1971; Merpert, Munchaev, 1973, 1993), однако они не подвергались детальному изучению. Целью данной работы является определение границ распространения керамики этой культуры периода Стандартной Хассуны, а также изучение технологических особенностей изготовления сосудов по материалам, хранящимся в музее.

Распространение керамики хассунской культуры периода Стандартной Хассуны (рис. 1). Хассунская неолитическая культура Верхней Месопотамии последовательно проходит в своем развитии через несколько периодов: Протохассуны, Архаической и Стандартной Хассуны. Завершающий период Стандартной Хассуны датируется временем позднего неолита – приблизительно началом VI тыс. до н.э. Основная территория хассунской культуры – восточная часть Северной Месопотамии. Эталонными памятниками считаются поселения, расположенные недалеко от русла р. Тигр – Телль Хассуна (Lloyd, Safar, 1945) и Синджарского хребта – Ярым-тепе I (Мунчаев, Мерперт, 1981). Материалы данной культуры периода Стандартной Хассуны также зафиксированы в нижнем слое Ниневии (Gut, 1995), на телле Джиган (Ii, Kawamata, 1984–1985), а также на ряде других не раскопанных поселений (Бадер, 2008).

Рис. 1.

Неолитические памятники Ближнего Востока, на которых отмечены керамические материалы периода Стандартной Хассуны и Самарры.

Fig. 1. Neolithic sites of the Near East, where pottery materials from the Standard Hassuna and Samarra periods have been identified

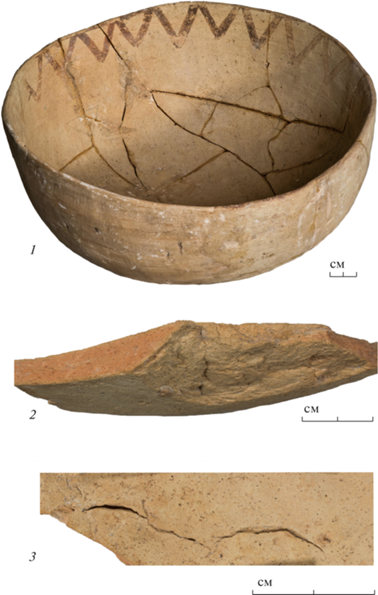

Рис. 2.

Ярым-тепе I. Горизонт 5. Чаша периода Стандартной Хассуны и ее фрагменты (инв. № I.2.a60 KП 329001). Фото Г.В. Пронина.

Fig. 2. Yarim Tepe I. Horizon 5. A bowl of the Standard Hassuna period and its fragments (object ID I.2.a60 KP 329001). Photo by G.V. Pronina

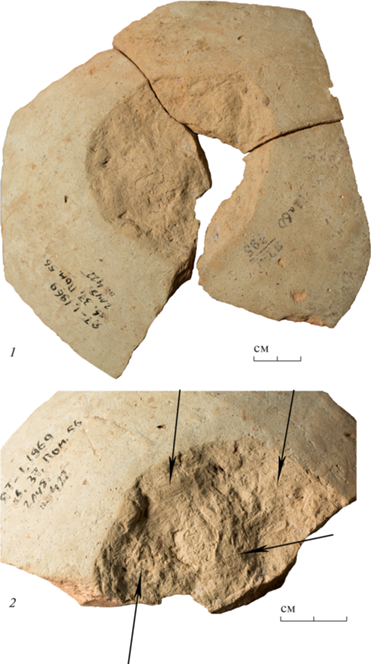

Рис. 3.

Днище чаши (инв. № I.2.a60 KП 329001), на котором виден внутренний слой лоскутов, покрытый ангобом из неожелезненной глины: 1 – общий вид; 2 – фрагмент, в левом нижнем углу которого видна красноватая ожелезненная внешняя поверхность изделия. Фото: Г.В. Пронина.

Fig. 3. The bottom of the bowl (object ID I.2.a60 KP 329001) showing the inner slab layer covered with a slip of non-ferruginated clay: 1 – a general view; 2 – a fragment: a reddish ferruginated external surface of the object is visible, in the lower left corner. Photo by G.V. Pronina

Восточнее, в Иракском Курдистане, предположительно существует отдельный вариант культуры периода Стандартной Хассуны. Здесь, благодаря интенсивным раскопкам, открыт уже целый ряд поселений: Телль Матарра – смешанный памятник самаррской и хассунской культуры (Braidwood, Howe, 1960. P. 26, 35–37; Odaka, 2019), Телль Шимшара (Mortensen, 1970. Р. 76), Телль Надер (Kopanias et al., 2012), Калат Сеид Ахмадан (Tsuneki et al., 2015), Телль эл-Кхан (Caldwell, 1983) и Шаих Мариф II (Odaka et al., 2019).

Главным определяющим маркером хассунской культурной традиции является характерная керамика: расписная (роспись красной краской по светлому фону) и резная (резьба по светлому фону), наиболее характерная для восточного варианта культуры.

Керамические материалы Стандартной Хассуны, сопоставимые с изделиями Стандартного периода на Ярым-тепе I, отмечены в виде импортов на севере – в предгорьях Тавра, на поселениях Хакеми Усе в керамике стилей “Painted Fine Ware” (Tekin, 2008. Fig. 6; 2011. Р. 155. Fig. 4, 7; 8, 2, 3, 5; 9), Гре Филла, Кендале Хеджала – стиль “Early Painted Ware” (Ökse, 2021. Fig. 22 , 3, 4), Тюрбе Хуюк (Kodaş et al., 2018), Тил Хузур (Caneva, 2011. Р. 178).

На западе импорты керамики Стандартной Хассуны достигали Восточной Сирии. Они прослеживаются в керамике стиля “Transitional Standard Fine Ware” на поселениях Телль Буейд II (Suleiman, Nieuwenhuyse, 1999; Nieuwenhuyse et al., 2002), Телль Саби Абъяд (Le Mière, Nieuwenhuyse, 1996. Р. 173;), Телль Чагар Базар (Cruells, 2008. P. 676) и др. в долинах рек Балих и Хабур, а также на побережье реки Евфрат – Tелль Козак Шамали (Le Miere, 2001. Fig.7.11 . Pl. 7.2.7; 7.3.1,2). Кроме того, на названных памятниках (как на севере, так и на западе) присутствует похожая по орнаменту керамика, называемая “Orange Fine Ware”, но отличающаяся ярко оранжевым цветом поверхности. Исследователи часто сопоставляют ее с керамикой “Archaic Painted Ware”, распространенной на Телле Хассуна (период Архаической Хассуны) (Le Mière, Nieuwenhuyse, 1996. Р. 168, 173; Fig. 2.21 ; 3.21.6,10; 3.23.6,12; 3.28.18,19; 3.35.1; Ökse, 2021; Tekin, 2011). Но технологические характеристики керамики “Orange Fine Ware” (более качественная роспись и высокотемпературный обжиг) отличаются от изделий периода Архаической Хассуны. Вероятно, “Orange Fine Ware”, так же, как и керамика периода Стандартной Хассуны, происходит из керамики Архаического периода хассунской культуры, но является отдельной линией развития¹¹.

Керамика, схожая с изделиями Стандартной Хассуны, встречена и на востоке – в долинах Загроса. Она зафиксирована в Иранском Азербайджане на поселении Хаджи Фируз (Voigt, 1983. Р. 166). Вероятно, ее импорты присутствуют и юго-восточнее основной территории распространения хассунской культуры – в Центральном Загросе (долины провинции Керманшах, Иран): это керамика стиля “Sarab Linear” на поселениях Сараб (Braidwood, 1960. Fig. 12 ), Сараб-е Сарфироузабад (Niknami, Nikzad, 2012, p. 459. Fig. 5) и в материалах разведок в долине Махидашт (Levine, McDonald, 1977. Р.44; Pl. Ia).

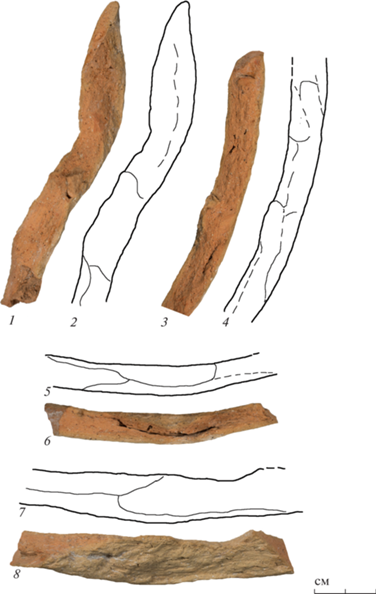

Рис. 4.

Горизонтальные и вертикальные изломы фрагментов чаши (инв. № I.2.a60 KП 329001). Фото: Г.В. Пронина. Прорисовка спаев: Н.Ю. Петрова.

Fig. 4. Horizontal and vertical cross-sections of the bowl fragments (object ID I.2.a60 KP 329001). Photo by G.V. Pronina. Drawing of junctions by N.Yu. Petrova

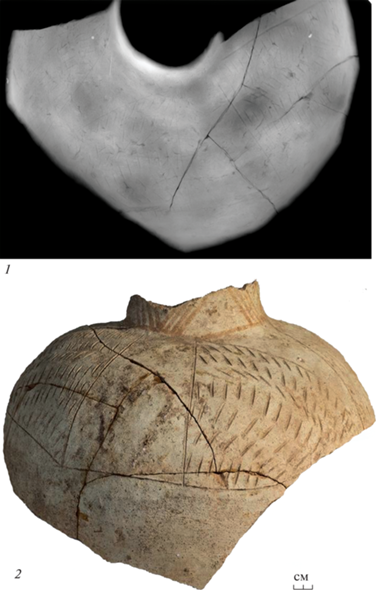

Рис. 5.

Ярым-тепе I. Горизонт 5. Кувшин периода Стандартной Хассуны (инв. № I.2.a122 КП329067): 1 – рентгеновский снимок (автор Ю.В. Питеря); 2 – фото (автор С.Г. Шевченко) (по: Мерперт, Мунчаев, 1971. С. 156. Рис. 4, 5).

Fig. 5. Yarim Tepe I. Horizon 5. A jug of the Standard Hassuna period. (Object ID I.2.a122 KP329067): 1 – an X-ray photo (by Yu.V. Piterya); 2 – photo (by S.G. Shevchenko) (after: Merpert, Munchaev, 1971. P. 156. Fig. 4, 5)

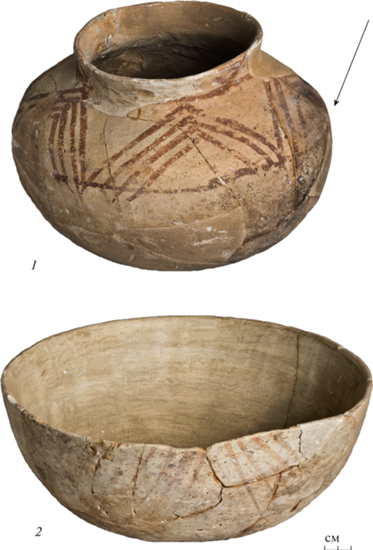

Рис. 6.

Ярым-тепе I. Сосуды периода Стандартной Хассуны: 1 – кувшин (инв. № I.2.a68 КП 329009), горизонты 3–6. (по: Merpert, Munchaev, 1993. Fig. 6.6.3 ); 2 – чаша (инв. № I.2.a61 КП 329002), горизонт 5. Фото: С.Г. Шевченко.

Fig. 6. Yarim Tepe I. Vessels of the Standard Hassuna period: 1 – a jug (object ID I.2.a68 KP 329009), horizons 3–6 (after: Merpert, Munchaev, 1993. Fig. 6.6.3 ); 2 – a bowl (object ID I.2.a61 KP 329002), horizon 5. Photo by S.G. Shevchenko

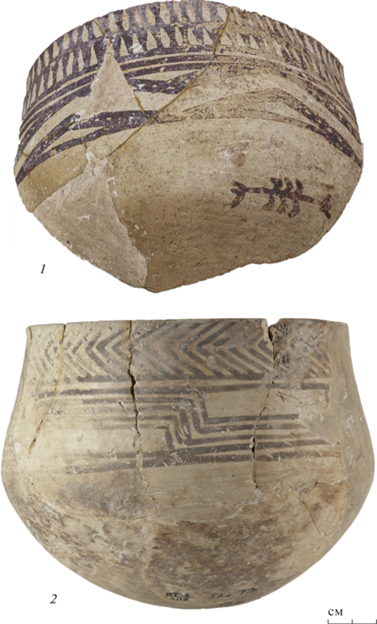

Рис. 7.

Ярым-тепе I. Горизонт 5.1. Самаррские чаши: 1 – чаша (инв. № I.2.a71 КП 329013); 2 – чаша (инв. № I.2.a72 КП 329014). Фото: С.Г. Шевченко.

Fig. 7. Yarim Tepe I. Horizon 5.1. Samarra bowls: 1 – a bowl (оbject ID I.2.a71 KP 329013); 2 – a bowl (оbject ID I.2.a72 KP 329014). Photo by S.G. Shevchenko

В слоях памятников периода Стандарной Хассуны в большинстве случаев встречаются импорты самаррской керамики. Основные памятники данной культуры зафиксированы южнее – в Центральной Месопотамии – это Самарра (Herzfeld, 1930), Телль эс-Савван (Breniquet, 1991; 1992) и др., но ареал ее влияния распространяется на всю Месопотамию: на юге – до Телля Уйэли (Lebeau, 1987; Larsa…, 1987; Oueili: travaux de 1985, 1991) и Чога Сефид (Hole, 2011. Р. 5) в Южной Месопотамии; на западе – до р. Евфрат – теллей Багуз (Nieuwenhuyse, 1999; Odaka, 2003. P. 25–27) и Халула (Cruells, 2008. Fig. 4). Можно предполагать некоторое влияние самаррского керамического стиля на изделия халафской культуры, сменившей хассунскую и развивавшуюся в контактной зоне с самаррской (Амиров, 2019. C. 425; Петрова, 2022).

Изучение керамики периода Стандартной Хассуны. Впервые керамика Стандартной Хассуны была изучена на поселении Телль Хассуна, расположенном примерно в 30 км к югу от г. Мосул в Ираке, С. Ллойдом и Ф. Сафаром в 1943 г. Здесь были зафиксированы все периоды развития хассунской культуры: так называемый слой Ia (названный позже Протохассуной), слои Архаической и Стандартной Хассуны. В керамике периода Стандартной Хассуны отмечались присутствие небольшого количества растительной примеси и песка, заглаживание и легкая залощенность поверхности и иногда ангобирование (светлый, розовый или зеленоватый оттенки) поверхности. Изделия обожжены в окислительной атмосфере. Помимо орнамента, нанесенного краской, отмечается появление резьбы и комбинированной орнаментации (роспись + резьба). Все сосуды на Телль Хассуне были разделены на кувшины и чаши (Lloyd, Safar, 1945. Р. 279; Odaka, 2021. Р. 172, 176).

М. Ле Мьер и О. Ньювенхъюсе отмечали, что керамика “Orange Fine Ware” содержит известняк и песок. Она ярко-оранжевого цвета, как следствие обжига в окислительной атмосфере (Le Mière, Nieuwenhuyse, 1996). Х. Текин для поселения Хакеми Усе упоминает в данной керамике также небольшое количество органической примеси. Схожее описание дается им для керамики “Painted Fine Ware”, однако отмечается, что роспись варьируется от светло-красного до темно-коричневого и сопоставима с керамикой “Standard Painted Ware” на Телль Хассуне (Tekin, 2011. P. 154, 155).

Керамические материалы периода Стандартной Хассуны Иракского Курдистана исследовал Т. Одака. В керамике телля Матарра он выделил “Coarse Plant-tempered Ware”, содержащие, по мнению автора, в формовочной массе солому, “Fine Mineral-included Ware”, где зафиксированы более мелкие растительные остатки²², и “Hassuna-Samarra Painted Ware”. “Coarse Plant-tempered Ware” и “Fine Mineral-included Ware” залощены или заглажены, но во втором случае качество обработки поверхности и обжиг лучше. Орнамент представлен только резьбой. Технологических характеристик “Hassuna-Samarra Painted Ware” не приводится, но на основании анализа орнаментации делается вывод, что этот вид керамики идентичен найденной в районе Синджара-Мосула, в то время как “Coarse Plant-tempered Ware” и “Fine Mineral-included Ware” представляют восточный вариант хассунской культуры (Odaka, Nieuwenhuyse, Mühl, 2019. Р. 252-259). Для керамики поселения Шаих Мариф II исследователем отмечается, что в качестве приема декорирования использовалась только резьба. Данный вид по особенностям орнаментации, соотносится с керамикой из Телля Маттара и противопоставляется классическим хассунским памятникам Телль Хассуна и Ярым-тепе I (Odaka et al., 2019. Р. 72–76). На основании этого для памятников Иранского Курдистана выделяется особый вариант керамики периода Стандартной Хассуны (Odaka, 2019).

Изучение керамики периода Стандартной Хассуны поселения Ярым-тепе I по материалам ГМИИ им. А.С. Пушкина. Поселение Ярым-тепе I было открыто в 1930-х годах экспедицией С. Ллойда (Lloyd, 1938. P. 123). Оно находится в Синджарской долине в 7 км к юго-западу от г. Телль-Афар в Северном Ираке. Работы на поселении Ярым-тепе I проводились с 1969 по 1977 г. под руководством Н.Я. Мерперта и Р.М. Мунчаева (Мунчаев, Мерперт, 1981; Merpert, Munchaev, 1993). В шестиметровом культурном слое памятника были выделены 12 строительных горизонтов, отражающие основные этапы неолита в регионе: Протохассуны (12–11 горизонты), Архаической (10–7 горизонты) (Петрова, 2016; Petrova, 2021) и Стандартной Хассуны (6–1 горизонты). В слоях периода Стандартной Хассуны была также найдена самаррская керамика (Петрова, 2022). Диаметр холма не превышает 100 м². Поселок занимал площадь примерно 2 га. Максимальная площадь раскопа составила 1720 м². Недавно для поселения Ярым-тепе I периода Протохассуны (11 горизонт) была получена дата – 6220–6071 cal. BC (7280 ± 30BP); для периода перехода от Архаического периода к Стандартному (7 горизонт) – 6016–5899 cal. BC (7080 ± 30 BP) (Yutsis-Akimova et al., 2018, P. 51)³³, т.е. начало VI тыс. до н.э.⁴⁴

Н.Я. Мерперт и Р.М. Мунчаев при изучении керамики Ярым-тепе I основное внимание сосредоточили на описании ее наиболее характерных форм. Это плоскодонные и круглодонные чаши с изогнутыми стенками; кувшины и горшки прямостенные или с S-видным профилем, иногда крупные, предназначенные для хранения зерна; высокие плоскодонные прямостенные стаканы и овальные тазы с рифлением. Орнамент на сосудах периода Стандартной Хассуны – резной, расписной и комбинированный (Мерперт, Мунчаев, 1971. С. 156, 157; Merpert, Munchaev, 1973. Р. 104).

Материалами для исследования послужили целые сосуды и крупные фрагменты керамических изделий, относящиеся к слоям периода Стандартной Хассуны поселения Ярым-тепе I из раскопок 1969 и 1970 г., хранящиеся в ГМИИ им. А.С. Пушкина.

В 1971 г. в Музее проходила выставка, связанная с передачей части находок из раскопок Месопотамской экспедиции Института археологии АН СССР на хранение в ГМИИ им. А.С. Пушкина (Беляева, 2021. Т. II. С. 249). В списке поступивших из Института археологии вещей указаны 44 предмета из раскопок на Ярым-Тепе I 1969 г., 76 – из раскопок 1970 г. и 27 – из раскопок 1971 г. Первым хранителем этой коллекции (с 6 сентября 1974 г.) в музее был Ю.А. Савельев. Затем более 40 лет (с 28 декабря 1977 г. до 28 декабря 2021 г.) коллекцию хранил Б.И. Перлов, сейчас – Г.Ю. Колганова.

Всего в коллекции представлено 18 предметов, относящихся к периоду Стандартной Хассуны: 5 кувшинов, 10 чаш (из них 8 относятся к керамике Стандартной Хассуны и 2 – к самаррским изделиям), 1 маленький горшочек и 2 – овальных таза (1 жаровня и 1 “таз для шелушения зерна” (“husking tray”)). Все они были приняты музеем на хранение в сентябре 1974 г.

Технологический анализ керамики проводился Н.Ю. Петровой. Применяемая методика предполагает исследование всех ступеней гончарной технологии: состав исходного сырья и формовочных масс, способа конструирования, обработки поверхности и обжига керамики (Бобринский, 1978), а также ее декорирования. Однако в силу экспозиционного характера изделий полноценного изучения состава исходного сырья, формовочных масс и обжига провести было почти невозможно. По остальным стадиям удалось получить некоторую информацию. Способ конструирования определялся по видимым в результате разрушения внешней поверхности изделий глиняным строительным элементам, а также по результатам наблюдений за направлением спаев между отдельными глиняными элементами в горизонтальном и вертикальном изломах керамики, характеризующих налепочную технологию (Бобринский, 1978. C. 139, 158, 174–184; Васильева, Салугина, 2010. C. 72–87). Их изучение было доступно только в одном случае. Наличие ангоба (дополнительного покрытия глиной иного состава) определялось по наличию трещин и утрат на поверхности слоя (Shepard, 1985. P. 67).

Кроме того, Ю.В. Питеря⁵⁵ провел рентгенографическое исследование сосудов (Х-Ray radiography). Интересные данные были получены для фрагмента крупного кувшина.

Размеры посуды. Необходимо сразу отметить, что размеры изделий приблизительные, так как сосуды в ряде случаев имеют значительную часть, восполненную в ходе реставрационных работ с помощью гипса. Четыре кувшина обладают схожими диаметрами венчика 16–17 см. Из них в двух случаях известна высота – 14 и 17 см. Один кувшин меньшего размера: диаметр венчика – 9.4 см при высоте 15.5 см. Толщина варьирует от 6 до 9 мм в одном изделии. Чаши простой формы, относящиеся к периоду Стандартной Хассуны, варьируют по диаметру венчика от 16 до 22 см, при высоте от 6.3 до 11 см. Толщина составляет от 6 до 9 мм. Самаррские чаши с немного суженым по сравнению с туловом диаметром венчика не сохранились на полную высоту. Диаметр венчиков составлял 15 и 22 см. Толщина самаррских изделий – 5–6 мм. Диаметр венчика горшочка – 3.75 см при высоте 5.8 см. Тазы овальной формы имеют высоту 10 и 12 см при толщине 10–12 мм.

Исходное сырье и формовочные массы. При визуальном осмотре можно отметить, что глина использовалась слабоожелезненная, что также фиксируется и для изделий, покрытых ангобом, которые характеризуются многочисленными утратами, а также разрушением самой поверхности сосуда. В большинстве случаев искусственные примеси не зафиксированы, но при изготовлении трех сосудов (две чаши и сосуд “husking tray”) можно предполагать наличие органических примесей, вероятнее всего, навоза, активно использовавшегося при изготовлении керамики поселения в более ранее время. Для сосуда “husking tray” также можно предполагать наличие соломы (Петрова, 2016; Petrova, 2021).

Конструирование и формообразование. Маленький грубый горшочек, судя по оставленным отпечаткам пальцев, выдавлен из одного комка глины. Более сложный способ конструирования возможно было изучить только в одном, но очень ярком случае, благодаря последней реставрации в 2019 г., выполненной реставратором высшей категории М.А. Титовой и начинающим реставратором Н.Г. Кравцовой, относящейся к Стандартной Хассуне чаши, в результате чего был удален слой гипса (рис. 2–4). При этом выяснилось, что днище изделия было неправильно догипсовано и сделано округлым. В действительности, по аналогии с многочисленными известными изделиями такого типа, оно было небольшим, но плоским. При этом открылась удивительная особенность сосуда: на днище, вероятно, в процессе обжига, отвалился внешний слой глиняных строительных элементов, но даже после этого сосуд покрыли ангобом и, по всей видимости, использовали. Также, в результате того, что нижний (внутренний) слой оказался открытым, хорошо видно, что в качестве конструктивных элементов при изготовлении сосуда использовались лоскуты округлой формы – комковатый лоскутный налеп (Бобринский, 1978, С. 157, 174) (рис. 3), т.е. в целом можно уверенно говорить о двуслойном лоскутном конструировании. Лоскуты и двуслойность их налепливания хорошо читаются также в горизонтальном и вертикальном изломах фрагментов чаши по спаям в местах их соединения (рис. 4). Изготовление сосуда из лоскутов также можно предполагать по результатам рентгенографического исследования крупного фрагмента большого сосуда. На снимке видны ряды темных округлых пятнен (рис. 5, 1).

Метод двуслойного лоскутного налепливания известен в хассунской культуре с периода Протохассуны. Кроме того, зафиксировано, что он использовался вместе с формой-основой, на которой производилось выбивание (Петрова, 2019; Petrova, 2021). В случае с кувшинами Стандартной Хассуны можно предполагать, что они были изготовлены на форме-основе из двух частей, причем нижняя часть могла быть равна верхней или быть больше. Место стыка двух частей можно определить по внешней поверхности – оно слегка выступает, и по кругу видна бытовая потертость (рис. 6, 1).

Обработка поверхности. Иногда можно предполагать заглаживание поверхности сосудов тканью, но большая часть изучаемых изделий – кувшинов и чаш – покрыта ангобом светлого цвета, закрывающим следы заглаживания (рис. 2, 5, 6). Судя по разным оттенкам светлого ангоба (от белого до теплых тонов), можно предположить, что в его составе была не только неожелезненная глина, но и белый пигмент. Толщина ангобированного слоя разная: иногда это очень тонкий слой, сквозь который просвечивается поверхность, и не до конца ясно, ангоб это или только светлое окрашивание пигментом (рис. 6, 1). Нанесение ангоба производилось путем окунания сосуда в раствор, что фиксируется по отсутствию любых следов на поверхности, затеканию ангоба в трещины, которые образовались при сушке и обжиге изделия. Описанный случай, когда у сосуда на днище отвалился один из слоев лоскутов, предполагает, что сосуд был покрыт ангобом после обжига (рис. 2, 2, 3). Также есть случай, когда ангоб нанесен не по всему тулову сосуда, а в основном с одного его бока.

Декорирование. Роспись красной краской, известной с периода Протохассуны, остается наиболее популярной для сосудов, относящихся к Стандартной Хассуне. Иногда красная краска в результате нестабильных условий обжига становится светло-коричневой (рис. 2, 1; 6). Помимо росписи для декорирования используется резьба, композиционно повторяющая орнамент росписи. Резьба нанесена на влажную поверхность сосуда (кувшины, чаши, горшки) до его ангобирования, о чем свидетельствует затекание ангобного раствора в элементы резьбы. Встречается комбинирование росписи и резьбы на одном сосуде (рис. 5, 2).

Самаррские сосуды украшены коричневой, почти черной краской, отличаются более сложным композиционно и более совершенным технически орнаментом (рис. 7) (Петрова, 2022), в том числе сюжетным. Изображение на самаррской чаше внизу сосуда и вне основной орнаментальной композиции позволяет предположить, что это некий знак (мастера? места производства? содержимого?) – пиктограмма (рис. 7, 1). Возможно, в росписях самаррской керамики постепенно зарождалась и идея протопиктографического письма. Безусловно, нельзя считать, что появление пиктографической, а затем и идеографической письменности на территории Месопотамии в сер. – второй пол. VI тыс. до н.э. связано именно с контактами между убейдской и самаррской культурами первой половины VI тыс. до н.э., но важно отметить, что на самаррской расписной керамике известны стилизованные изображения, трактующиеся часто как “знаки гончара”, являющиеся, на наш взгляд, первым шагом на пути к появлению идеи пиктографического письма.

Обжиг. Сосуды обжигались в горнах с использованием окислительного режима обжига. В нескольких случаях зафиксировано, что сосуды были прокалены на всю толщину (рис. 4). Нужно отметить, что на памятнике, начиная с Архаического периода, отмечено присутствие очень совершенных обжиговых устройств, не известных нигде более в предшествующее время. В нижнем горизонте Архаического периода (горизонт 10) Ярым-тепе I отмечены фрагменты массивного глиняного диска с отверстиями-продухами (Мунчаев, Мерперт, 1981. С. 75). Но вероятнее всего, их появление в Северной Месопотамии было культурным импортом из Южной Месопотамии. Также на поселении были найдены двухъярусные горны в горизонтах 9, 7, 5 и 4. Хорошо сохранившийся горн происходил из горизонта 7. Диаметр теплопроводно-разделительного блока составлял 1.25 м при толщине 15 см. Диаметр продухов – 9–10 см. Топочная камера была углублена в землю (Цетлин, 2004. С. 412).

Проблема функционального назначения сосудов “husking tray”. Первоначально предполагалось, как ясно из названия, что данные сосуды, широко распространенные в Верхней Месопотамии в период керамического неолита, предназначены для очищения зерна от шелухи (Lloyd, Safar, 1945, P. 277). Однако впоследствии было высказано предположение, что “husking tray” является формой для приготовления хлеба, чему есть этнографические подтверждения (Voigt, 1983. P. 159). В последнее время у данной версии появляется все больше сторонников (Balossi Restelli, Mori, 2016; Taranto et al., 2021). Однако необходимо отметить одно несоответствие: на данных сосудах никогда нет следов огня (копоти) или приготовления пищи (рис. 8.1 -3), в то время как на сосудах-жаровнях, аналогичных по форме, но не имеющих ребристой поверхности, такие следы имеются (рис. 8, 4–6). Но в целом данная тема требует дальнейшего изучения.

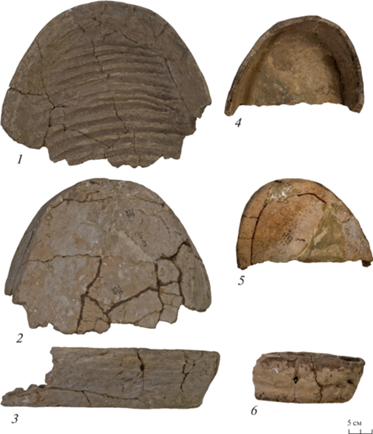

Рис. 8.

Ярым-тепе I. Горизонт 5. Сосуды периода Стандартной Хассуны.: 1–3 – “husking trays” (инв. № I.2.a143 КП 329089); 4–6 – жаровня (инв. № I.2.a133 КП 329078). Фото: С.Г. Шевченко.

Fig. 8. Yarim Tepe I. Horizon 5. Vessels of the Standard Hassuna period: 1–3 – “husking trays” (object ID I.2.a143 KP 329089); 4–6 – brazier (object ID I.2.a133 KP 329078). Photo by S.G. Shevchenko

Неолитическая керамика культуры периода Стандартной Хассуны имеет значительное распространение на территории Верхней Месопотамии – от предгорий Тавра на севере примерно до района р. Дияла на юге; от предгорий Загроса на востоке до р. Балих, а возможно, и р. Евфрат на западе. Но также эта керамика (или влияние этой керамической традиции) фиксируется во внутренних районах Загроса – в горных долинах недалеко от озера Урмия, а также в долинах провинции Керманшах в Иране, связанных с Месопотамией горным проходом. Центральная область данной культуры располагалась на территории, прилегающей к Синджарскому хребту.

Изучение технологических особенностей керамики Стандартной Хассуны, происходящей из центральной области культуры – поселения Ярым-тепе I, демонстрирует ее связь с технологиями предшествовавших периодов хассунской культуры – Протохассуны и Архаической Хассуны: присутствие в формовочной массе части изделий органической растительной примеси (навоза), а также использование двухслойного лоскутного налепа при конструировании сосудов. Новшеством периода Стандартной Хассуны является использование светлого ангоба, а также улучшение качества обжига, проявившееся в увеличении доли полностью прокаленных изделий, и связанного со значительным развитием в это время обжиговых устройств – появлением двухярусных горнов. На самаррской керамике, представленной на памятнике в виде импортов, встречаются стилизованные изображения и абстрактные символы, требующие дополнительного внимания в контексте обсуждения проблемы предпосылок появления идеи пиктографического письма.

Мы очень благодарны кандидату искусствоведения Ю.В. Питере за помощь в проведении рентгенографического исследования, а также к.и.н. П.Р. Холошину за помощь в подготовке карты.
