Журнал неорганической химии, 2022, T. 67, № 4, стр. 457-465

Получение люминофора CаTiO3:Pr3+ методом самораспространяющегося высокотемпературного синтеза

О. Б. Томилин a, Е. Е. Мурюмин a*, М. В. Фадин a, С. Ю. Щипакин a

a Национальный исследовательский Мордовский государственный университет им. Н.П. Огарева
430005 Саранск, ул. Большевистская, 68, Россия

* E-mail: mur_ee@mail.ru

Поступила в редакцию 21.02.2021
После доработки 14.10.2021
Принята к публикации 18.10.2021

Полный текст (PDF)

Аннотация

Осуществлен самораспространяющийся высокотемпературный синтез образцов люминофора CaTiO3:Pr3+ с использованием теплового эффекта реакции взаимодействия титана с перхлоратом натрия. Изучено влияние источника кальция, содержания празеодима, а также соотношения Ti/TiO2 в шихте на люминесцентные характеристики синтезированного продукта. Фазовый состав продуктов синтеза определен методом рентгенофазового анализа, люминесцентные свойства охарактеризованы на основании спектров излучения. С помощью энергодисперсионного анализа установлен качественный и количественный состав люминофора.

Ключевые слова: люминофор, самораспространяющийся высокотемпературный синтез, твердофазный синтез

ВВЕДЕНИЕ

В последнее время большое внимание уделяется разработке химически и термически стабильных, обладающих хорошими светотехническими характеристиками оксидных люминофоров красного свечения, которые приходят на смену традиционным сульфидным [1, 2] и фосфатным [3] люминофорам. Одним из таких перспективных материалов является титанат кальция, активированный Pr3+ (CaTiO3:Pr3+). Впервые о возможности использования CaTiO3:Pr3+ в качестве люминофора красного свечения было сообщено в работе [4]. Хорошая стойкость к электронному облучению высокой плотности и способность поддерживать эффективность люминесценции при длительном воздействии электрического заряда позволяют использовать CaTiO3:Pr3+ в качестве перспективного материала для светодиодных дисплеев, дисплеев на основе полевой эмиссии, плазменных панелей [5].

Люминесцентные свойства CaTiO3:Pr3+ хорошо изучены (см. работы [612]). При воздействии ультрафиолетовым (УФ) светом люминофор генерирует красное свечение с длиной волны излучения 612–615 нм. Координаты цветности люминофора (x = 0.68, y = 0.31) близки к “идеальному красному” [13, 14]. Люминесценция в красной области электромагнитного спектра является результатом 1D23H4 электронного перехода в ионах Pr3+ под действием УФ-излучения [6, 10]. Расширение области применения люминофора, а также улучшение его светотехнических характеристик возможно путем полной или частичной замены ионов Са2+ на ионы Zn2+ [6, 15], Ba2+ [1619], Sr2+ [2023], Ni2+ [24] и ионов Ti4+ на ионы Al3+ [2527], Ln3+ (Ln = La, Lu, Gd) [28], Zr3+ [29, 30].

В настоящее время CaTiO3:Pr3+ получают в основном методом твердофазного спекания (см. обзор [31]), который является энергозатратным и характеризуется длительностью синтеза. Наноразмерные частицы люминофора CaTiO3:Pr3+, полученные золь–гель методом [32, 33], имеют лучшие светотехнические характеристики по сравнению с люминофором, полученным твердофазным спеканием, однако данный метод сложен в экспериментальном исполнении.

Одним из методов, который в определенной степени лишен указанных выше недостатков, является самораспространяющийся высокотемпературный синтез (СВС) [34]. Ранее данным методом были получены люминофоры CaAlSiN3:Eu2+ [35, 36], BaMgAl10O17:Eu2+ [37], Y3Al5O12:Ce3+ [3840], Zn2SiO4:Mn2+ [40], YBO3:Eu3+ [40], (Ca,Sr,Ba)Al2O4:Eu2+ [41]. Самораспространяющийся высокотемпературный синтез люминофоров осуществляется в реакторе при повышенном давлении и в присутствии инертного газа. В работе [42] сообщалось о возможности использования для получения люминофора CaTiO3:Pr3+, Al3+ нитратно-цитратного метода горения, который является разновидностью СВС.

Цель настоящей статьи – получение люминофора красного свечения CaTiO3:Pr3+ методом СВС на воздухе при атмосферном давлении и исследование его люминесцентных свойств.

ЭКСПЕРИМЕНТАЛЬНАЯ ЧАСТЬ

Синтез люминофора CaTiO3:Pr3+

Для получения CaTiO3:Pr3+ методом СВС в качестве компонентов шихты использовали следующие соединения: CaO, CaCO3, Ti, TiO2, Pr(NO3)3 · 6H2O, NaClO4 марки “х. ч.”. Исходные реагенты смешивали в стехиометрическом соотношении в шаровой мельнице, затем полученную шихту насыпной плотности помещали в кварцевую лодочку. Процесс СВС инициировали волной горения вспомогательного состава (смесь BaO2 + Al). После прохождения волны горения продукт реакции охлаждали и измельчали.

Для проведения процесса СВС в данной работе использовали тепловой эффект экзотермической реакции (1) взаимодействия титана с перхлоратом натрия, для которой энтальпия реакции при стандартных условиях составляет –1916 кДж/моль (энтальпию реакции (1) рассчитывали по закону Гесса с учетом ${{\Delta }_{f}}H_{{298}}^{0}$ индивидуальных веществ, взятых из [43]):

(1)
${\text{2Ti + NaCl}}{{{\text{O}}}_{{\text{4}}}} \to {\text{2Ti}}{{{\text{O}}}_{{\text{2}}}}{\text{ + NaCl}}{\text{.}}$

Получение конечного продукта можно описать схемой 1 , согласно которой кальций вводится в шихту в виде оксида кальция, и схемой 2 , где кальций вводится в виде карбоната кальция:

$\begin{gathered} {\text{(1}} - {\text{1}}{\text{.5}}y{}_{{\text{1}}}{\text{)CaO + }}{{x}_{{\text{1}}}}{\text{Ti + (1}} - {{x}_{{\text{1}}}}{\text{)Ti}}{{{\text{O}}}_{{\text{2}}}}{\text{ + }}{{y}_{{\text{1}}}}{\text{Pr(N}}{{{\text{O}}}_{{\text{3}}}}{{{\text{)}}}_{{\text{3}}}} \cdot {\text{6}}{{{\text{H}}}_{{\text{2}}}}{\text{O + }}{{x}_{{\text{1}}}}{\text{/2NaCl}}{{{\text{O}}}_{{\text{4}}}} \to \\ {\text{ }} \to {\text{C}}{{{\text{a}}}_{{{\text{(1}} - {\text{1}}{\text{.5}}y{}_{{\text{1}}}{\text{)}}}}}{\text{P}}{{{\text{r}}}_{{{{y}_{{\text{1}}}}}}}{\text{Ti}}{{{\text{O}}}_{{\text{3}}}}{\text{ + }}{{x}_{{\text{1}}}}{\text{/2NaCl + ПП}} \\ \end{gathered} $

Схема 1 .

$\begin{gathered} {\text{(1}} - {\text{1}}{\text{.5}}{{y}_{{\text{2}}}}{\text{)CaC}}{{{\text{O}}}_{{\text{3}}}}{\text{ + }}{{x}_{{\text{2}}}}{\text{Ti + (1}} - {{x}_{{\text{2}}}}{\text{)Ti}}{{{\text{O}}}_{{\text{2}}}}{\text{ + }}{{y}_{{\text{2}}}}{\text{Pr(N}}{{{\text{O}}}_{{\text{3}}}}{{{\text{)}}}_{{\text{3}}}} \cdot {\text{6}}{{{\text{H}}}_{{\text{2}}}}{\text{O + }}{{x}_{{\text{2}}}}{\text{/2NaCl}}{{{\text{O}}}_{{\text{4}}}} \to \\ {\text{ C}}{{{\text{a}}}_{{{\text{(1}} - {\text{1}}{\text{.5y}}{}_{{\text{2}}}{\text{)}}}}}{\text{P}}{{{\text{r}}}_{{{{y}_{{\text{2}}}}}}}{\text{Ti}}{{{\text{O}}}_{{\text{3}}}}{\text{ + }}{{x}_{{\text{2}}}}{\text{/2NaCl + ПП}} \\ \end{gathered} $

Схема 2 .

Сокращение ПП обозначает побочные продукты: N2, NO, NO2, O2, H2O, CO2.

Концентрация редкоземельного элемента в люминофоре может оказывать существенное влияет на его светотехнические характеристики. В связи с этим в схемах 1 и 2 для установления оптимального количества празеодима в люминофоре коэффициенты y1 и y2, отвечающие за содержание Pr в исходной шихте, принимали равными 0.001, 0.002, 0.005, 0.01 и 0.02 моль.

Варьирование стехиометрического соотношения Ti/TiO2 в исходной шихте изменяет температуру горения, что дает возможность регулировать процесс образования титаната кальция, активированного празеодимом. При протекании процесса СВС по схеме 1 значение стехиометрического коэффициента x1 изменяли в интервале от 0.3 до 0.5 моль с шагом 0.05 моль, а по схеме 2 значение стехиометрического коэффициента x2 изменяли от 0.7 до 0.9 моль с шагом 0.05 моль.

Для сравнения был получен образец люминофора CaTiO3:Pr3+ методом твердофазного спекания с содержанием празеодима в исходной шихте 0.002 моль. В этом случае готовили стехиометрическую смесь карбоната кальция, оксида титана и Pr(NO3)3 · 6H2O, которую смешивали в шаровой мельнице и затем помещали в муфельную печь. Твердофазное спекание проводили при температуре 1000°С в течение 4 ч в воздушной атмосфере, затем образующийся спек охлаждали и измельчали.

Методика экспериментальных исследований

Температуру горения измеряли вольфрам-рениевыми термопарами (ВР 5/20) диаметром 100 мкм. Сигналы от термопар непрерывно регистрировали с помощью четырехканального измерителя температуры Термодат-17.

Фазовый состав продуктов определяли методом рентгенофазового анализа (РФА) на рентгеновском дифрактометре Empyrean PANalytical c двухкоординатным детектором PIXcel3D, длина волны излучения λСuKα= 1.5418 Å, сканирование θ–2θ. Фазовый анализ проводили с использованием пакета обработки данных HighScore Plus и базы данных международного центра дифракционных данных ICDD PDF-2 (ICDD – International Centre for Diffraction Data; PDF – powder diffraction file).

Рентгеновский микроанализ и элементное картирование образцов проводили с использованием многофункционального растрового электронного микроскопа с интегрированной системой фокусированного ионного пучка Quanta 200 i 3D FEI со встроенным энергодисперсионным кремниевым дрейфовым детектором Apollo X.

Спектры фотолюминесценции были получены с использованием спектрофлуориметра RF-5301 PC (Shimadzu). В качестве источника возбуждения люминесценции использовали Xe-лампу мощностью 150 Вт.

РЕЗУЛЬТАТЫ И ОБСУЖДЕНИЕ

На рис. 1 представлены рентгенограммы образцов люминофора CaTiO3:Pr3+, полученного методами СВС и твердофазного спекания, которые сравнивали с рентгенограммами эталонных образцов из базы данных PDF-2. Как видно из рисунка, однофазный продукт образуется при получении люминофора методом твердофазного спекания и СВС по схеме 1 . При введении кальция в шихту в виде карбоната кальция в конечном продукте присутствует хлорид натрия, образующийся при разложении перхлората натрия.

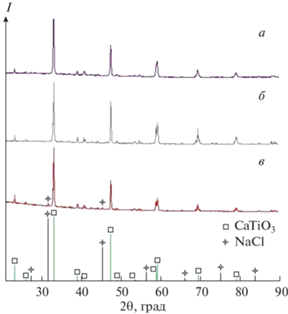

Рис. 1.

Рентгенограммы образцов люминофора CaTiO3:Pr3+, полученного методом твердофазного спекания (а) и методом СВС по схеме 1 при введении кальция в шихту в виде оксида кальция и соотношении Ti : TiO2 = 0.3 : 0.7 (б) и по схеме 2 при введении кальция в шихту в виде карбоната кальция при соотношении Ti : TiO2 = 0.7 : 0.3 (в).

В процессе получения образцов по схемам 1 и 2 с помощью вольфрам-рениевой термопары были измерены максимальные температуры горения. При протекании СВС по схеме 1 температура горения достигала 1481°C, по схеме 2 – 1439°C. Поскольку при получении CaTiO3:Pr3+ по схеме 1 достигается температура, превышающая температуру кипения хлорида натрия (tкип(NaCl) = = 1465°C), NaCl полностью испаряется, и в итоге образуется однофазный продукт. При получении CaTiO3:Pr3+ по схеме 2 температура горения немного ниже, поэтому в конечном продукте обнаруживаются следы хлорида натрия.

На рис. 2 представлены результаты энергодисперсионного анализа (EDS) и элементное картирование однофазных образцов люминофора CaTiO3:Pr3+, полученных методами твердофазного спекания и СВС по схеме 1 . Как видно из рисунка, частицы люминофора имеют хорошую кристалличность, а элементы Сa, Ti, O и Pr, входящие в состав образцов, однородно распределены. Содержание элементов в образцах приведено в табл. 1. Результаты были получены усреднением измерений в 15 точках каждого образца. Согласно данным таблицы, содержание празеодима в люминофоре CaTiO3:Pr3+, полученном методом твердофазного спекания и методом СВС по схеме 1 , составляет 0.2 мас. %, что при пересчете соответствует ~0.002 моль.

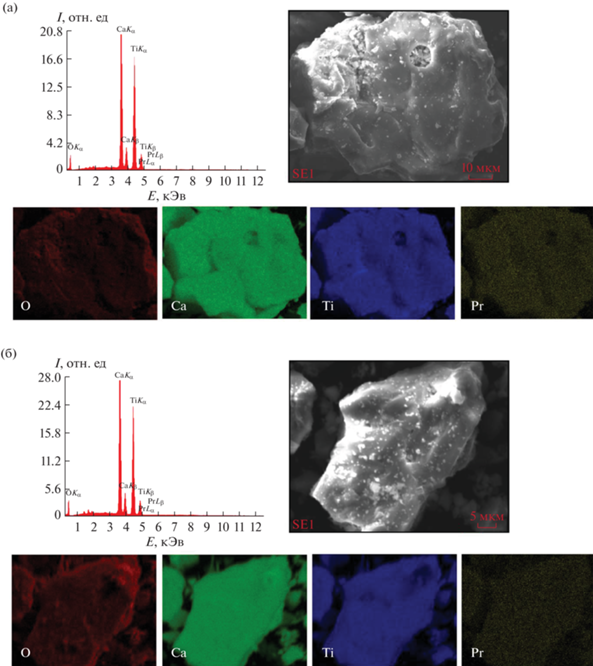

Рис. 2.

Спектры EDS и элементное картирование образцов люминофора CaTiO3:Pr3+, полученного методом твердофазного спекания (а) и методом СВС по схеме 1 (б).

Таблица 1.

Содержание элементов (мас. %), по данным EDS-анализа, в образцах люминофора CaTiO3:Pr3+, полученного методом твердофазного спекания и методом СВС по схеме 1

Метод O Ca Ti Pr
Твердофазное спекание 35.2 30.5 34.1 0.2
СВС по схеме 1 37.9 30.2 31.7 0.2

Для всех синтезированных образцов люминофора CaTiO3:Pr3+ были сняты спектры излучения люминесценции при длине волны возбуждения 330 нм. Максимум излучения люминесценции наблюдается при длине волны 614 нм, что соответствует длине волны излучения красного люминофора CaTiO3:Pr3+ [11].

На рис. 3 представлены спектры излучения люминофора CaTiO3:Pr3+, полученного методом СВС по схемам 1 и 2 , в зависимости от содержания празеодима в исходной шихте. Независимо от источника введения кальция, максимальная интенсивность излучения соответствует количеству празеодима в шихте, равному 0.002 моль. При увеличении содержания празеодима выше указанного значения быстро происходит концентрационное тушение люминесценции. Полученный результат хорошо согласуется с выводами, сделанными в работе [12].

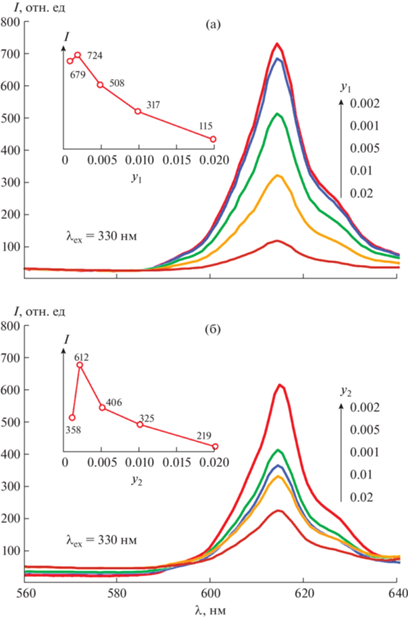

Рис. 3.

Спектры излучения люминофора CaTiO3:Pr3+, полученного методом СВС по схемам 1 (а) и 2 (б) в зависимости от содержания Pr (у1 и у2) в исходной шихте. На вставках показана зависимость интенсивности пика излучения при 614 нм от содержания Pr (у1 и у2) в исходной шихте.

На рис. 4 представлены спектры возбуждения люминофора CaTiO3:Pr3+, полученного методом твердофазного спекания, а также методом СВС по схемам 1 и 2 , с оптимальным содержанием празеодима 0.002 моль. Спектр возбуждения содержит два широких пика, которые располагаются при 330 (А) и 370 нм (Б). Как было показано в [10], пик А возникает вследствие перехода электронов в матрице из валентной зоны в зону проводимости (Ti4+–O2– → Ti3+–O), а пик Б – в результате межвалентного переноса заряда (Ti4+–O–Pr3+ → Ti3+–O–Pr4+). Спектр возбуждения люминофора CaTiO3:Pr3+ также содержит группу небольших пиков (см. вставку на рис. 4) при 458, 480 и 495 нм, которые соответствуют переходам 3H43P2, 3H43P1, 1I6 и 3H43P0 празеодима [10].

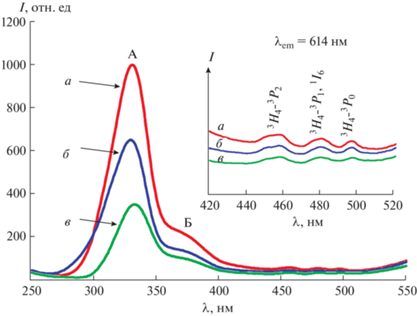

Рис. 4.

Спектры возбуждения люминофора CaTiO3:Pr3+, полученного методом СВС по схемам 1 (а) и 2 (б), а также методом твердофазного спекания (в). На вставке показан увеличенный участок спектра возбуждения в интервале от 420 до 520 нм.

На рис. 5 представлены спектры излучения люминофора CaTiO3:Pr3+, полученного методом СВС по схемам 1 и 2 , с различным содержанием Ti в исходной шихте, а также люминофора, полученного методом твердофазного спекания, с оптимальным содержанием празеодима 0.002 моль. Как видно из рисунка, независимо от источника введения кальция в состав синтезируемого люминофора, при увеличении содержания Ti в шихте наблюдалось уменьшение относительной интенсивности люминесценции. Максимальная интенсивность излучения люминесценции соответствовала стехиометрическому соотношению Ti/TiO2, равному 0.3 : 0.7 при использовании оксида кальция и 0.7 : 0.3 при использовании карбоната кальция. При дальнейшем уменьшении содержания титана в шихте процесс СВС инициировать не удалось. Интенсивность излучения образцов люминофора, полученных по схеме 1 , выше, чем образцов, полученных по схеме 2 . Причиной этого может быть более высокая температура, достигаемая в случае синтеза люминофора по схеме 1 сравнению с синтезом по схеме 2 , а это способствует формированию более совершенной кристаллической структуры люминофора CaTiO3 : Pr3+. Из рис. 5 также видно, что интенсивность люминесценции люминофора, полученного методом СВС, выше, чем люминофора, полученного методом твердофазного спекания.

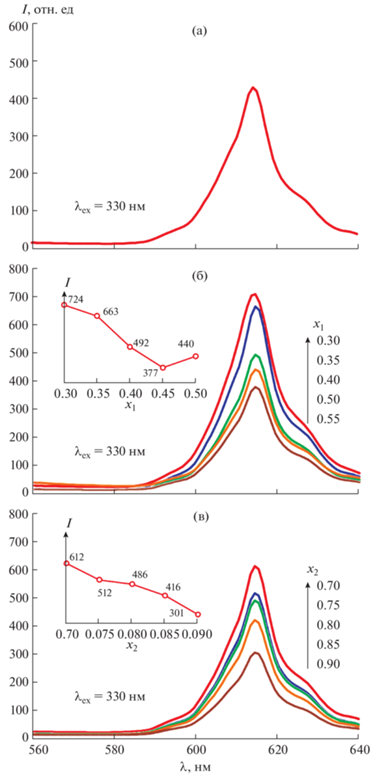

Рис. 5.

Спектры излучения люминофора CaTiO3:Pr3+, полученного методом твердофазного спекания (а), а также люминофора, полученного методом СВС по схемам 1 (б) и 2 (в) в зависимости от содержания Ti (х1 и х2) в исходной шихте. На вставках показана зависимость интенсивности пика излучения при 614 нм от содержания Ti (x1 и x2) в исходной шихте.

ЗАКЛЮЧЕНИЕ

Методом самораспространяющегося высокотемпературного синтеза получен люминофор CaTiO3:Pr3+ красного свечения. Методом РФА установлено, что однофазный продукт образуется при использовании в качестве компонента шихты оксида кальция. При введении в шихту карбоната кальция помимо основной фазы присутствует хлорид натрия. Методом EDS-анализа исследован качественный и количественный состав люминофора. Усредненное содержание празеодима в образцах люминофора, полученных методом твердофазного спекания и методом СВС при использовании в качестве компонента шихты оксида кальция, составляет 0.2 мас. %. Установлено, что максимальная интенсивность излучения соответствует концентрации празеодима в люминофоре, равной 0.002 моль. Независимо от источника кальция в шихте, при увеличении содержания Ti в шихте наблюдалось уменьшение интенсивности люминесценции образцов люминофора. Оптимальное стехиометрическое соотношение Ti/TiO2 при использовании в шихте оксида кальция равно 0.3 : 0.7, а при использовании карбоната кальция – 0.7 : 0.3.
