Журнал неорганической химии, 2021, T. 66, № 9, стр. 1314-1325
МОДИФИКАЦИЯ UHTC СОСТАВА HfB2–30% SiC ГРАФЕНОМ (1 ОБ. %) И ЕЕ ВЛИЯНИЕ НА ПОВЕДЕНИЕ В СВЕРХЗВУКОВОМ ПОТОКЕ ВОЗДУХА
Е. П. Симоненко a, *, Н. П. Симоненко a, А. Ф. Колесников b, А. В. Чаплыгин b, А. С. Лысенков c, И. А. Нагорнов a, d, В. Г. Севастьянов a, Н. Т. Кузнецов a
a Институт общей и неорганической химии им. Н.С. Курнакова РАН
119991 Москва, Ленинский пр-т, 31, Россия
b Институт проблем механики им. А.Ю. Ишлинского РАН
119526 Москва, пр-т Вернадского, 101, корп. 1, Россия
c Институт металлургии и материаловедения им. А.А. Байкова РАН
119334 Москва, Ленинский пр-т, 49, Россия
d Российский химико-технологический университет им. Д.И. Менделеева
125047 Москва, Миусская пл., 9, Россия
* E-mail: ep_simonenko@mail.ru
Поступила в редакцию 25.05.2021
После доработки 06.06.2021
Принята к публикации 07.06.2021
Аннотация
Для ультравысокотемпературного керамического материала HfB2–30 об. % SiC, модифицированного сниженным количеством восстановленного оксида графена (1 об. %), изучены особенности окисления под воздействием сверхзвукового потока диссоциированного воздуха (тепловой поток изменялся в интервале 363–779 Вт см–2, суммарное время воздействия 2000 с). Установлено, что модифицирование керамического материала HfB2–30 об. % SiC относительно низким количеством восстановленного оксида графена (1 об. %) не позволило избежать эффекта резкого роста средней температуры поверхности до 2300–2400°С. Однако показано, что значительно увеличивается временной интервал существования на поверхности температуры <1800–1850°С, вероятно, за счет повышения теплопроводности керамики. Определена скорость уноса материала, равная 6.5 × 10–4 г см–2 мин–1, это значение является промежуточным между таковыми для керамики HfB2–SiC и керамики, модифицированной 2 об. % графена. Изучены особенности микроструктуры и элементного состава как окисленной поверхности, так и сколов материала, определена структура и толщина окисленной приповерхностной области.
ВВЕДЕНИЕ
Ультравысокотемпературные керамические материалы (UHTC) на основе систем ZrB2–SiC и HfB2–SiC приобретают все большую актуальность в связи с растущим объемом знаний об их свойствах и разработкой новых эффективных методик изготовления [1–12]. Так, помимо возможностей их применения в качестве материалов, работоспособных при аэродинамическом нагреве до температур >2000°С [13–17], такие керамики рассматривают в качестве перспективных материалов для альтернативной энергетики [18–20], каркасных компонентов для металлокерамики [21] и др. Однако для данных материалов комплекс положительных свойств (высокие температуры плавления и теплопроводность, неплохие твердость и прочность на изгиб, высокая стойкость к окислению, в том числе в сверхзвуковом потоке воздуха) ухудшается с прикладной точки зрения типичными для керамических материалов хрупкостью и плохой стойкостью к термическому удару, что значительно ограничивает их применение в условиях циклического нагрева.
В качестве решения вопроса с улучшением механических свойств в настоящее время проводятся исследования по допированию ультравысокотемпературных композитов MB2–SiC (M = Zr, Hf) компонентами различной химической природы, например, тугоплавкими карбидами металлов, прежде всего карбидами элементов IV–VIБ группы [22–26], нитридами [27, 28], оксидами, позволяющими стабилизировать продукты окисления (ZrO2/HfO2) в тетрагональной или кубической модификации [29–31], металлами [32–34] и др.
Особый интерес в качестве модифицирующих компонентов вызывают углеродные материалы [35]: армирующие углеродные волокна (непрерывные или порезанные) [36–41], введение которых переводит UHTC в класс керамоматричных композитов, обладающих прекрасными механическими свойствами, углеродные нанотрубки [42–46], графитовые пластинки [47–51], упрочняющее влияние которых тем больше, чем меньше толщина этих пластинок, а также графен [52–58] как крайний случай очень тонких пластин графита.
В литературе имеются свидетельства [56–60] о том, что графен является очень привлекательным упрочняющим компонентом для ультравысокотемпературной керамики, поскольку благодаря таким свойствам, как высокие теплопроводность, прочность в плоскости и удельная площадь поверхности, дает возможность существенно повысить прочность и устойчивость к тепловым ударам (при некотором неизбежном снижении прочности). При этом установлено, что использование для введения углеродного компонента не самого графена, а его так называемого оксида (GO), позволяет значительно повысить равномерность распределения графена в объеме. В результате при введении 5 об. % GO [57] значение KIC материала ZrB2–20 об. % SiC достигает 7.32 МПа м1/2, причем прочность полученного композита также была очень высока – 1055 МПа. В работе [56] показано, что и при введении меньшего количества графена (от 0.5 мас. %) наблюдается повышение вязкости разрушения при практическом сохранении прочности на уровне 940–1050 МПа.
Несмотря на столь обнадеживающие данные об улучшении механических свойств керамических материалов на основе систем ZrB2–SiC и HfB2–SiC, модифицированных графеном, исследования, посвященные изучению их стойкости к окислению, практически отсутствуют. Ранее [61] нами исследовано воздействие сверхзвукового потока диссоциированного воздуха на ультравысокотемпературный композит состава (HfB2–30 об. % SiC)–2 об. % СG, полученный с применением золь-гель технологии и реакционного горячего прессования порошка HfB2–(SiO2–C)–rGO, где rGO – восстановленный оксид графена. Установлено, что введение всего 2 об. % графена позволило предотвратить наступление резкого нагрева поверхности образца до температур 2300–2700°С (так называемого скачка температуры [62]), вероятно, за счет большей теплопроводности. Благодаря сниженной температуре поверхности, которая за все время воздействия (2000 с) не превысила значение 1685°С, наблюдалось значительное (на порядок) уменьшение толщины окисленной приповерхностной области, а также троекратное снижение скорости уноса с единицы поверхности.
Настолько существенное изменение окислительного поведения UHTC при допировании его всего двумя объемными процентами графена привело к мысли о практической значимости исследования возможности дальнейшего снижения содержания модифицирующего компонента.
Целью настоящей работы является получение и исследование окислительного поведения под воздействием сверхзвукового потока диссоциированного воздуха ультравысокотемпературного керамического материала (HfB2–30 об. % SiC)–1 об. % СG.
ЭКСПЕРИМЕНТАЛЬНАЯ ЧАСТЬ
Использованные реактивы. Тетраэтоксисилан Si(OC2H5)4 (ос. ч., ЭКОС-1), бакелитовый лак ЛБС-1 (карболит), муравьиная кислота СН2О2 (>99%, Спектр-Хим), диборид гафния (>98%, размер частиц ~2–3 мкм, размер агрегатов ~20–60 мкм, Тугоплавкие материалы), оксид графена (размер пластинок ≤3 мкм, число графеновых слоев ≤2, АккоЛаб).
Методика получения UHTC на основе HfB2–30 об. % SiC, модифицированных восстановленным оксидом графена, подробно описана в [61]. В частности, для синтеза композиционного порошка HfB2–(SiO2–C)–rGO в этанольном растворе фенолформальдегидной смолы (полимерного источника углерода) диспергировали порошок оксида графена, растворяли муравьиную кислоту и тетраэтоксисилан. Далее инициировали процесс гидролиза тетраэтоксисилана, а в полученном коллоидном растворе диспергировали порошок HfB2. После гелеобразования и сушки в роторном испарителе ксерогель подвергали термической обработке в условиях динамического вакуума при температуре 400°С, в результате чего происходил пиролиз его органических компонентов и образование восстановленного оксида графена.
Для изготовления керамического материала HfB2–SiC–CG композиционный порошок консолидировали в графитовых пресс-формах с применением пресса горячего прессования Thermal Technology Inc. (модель HP20-3560-20) при температуре 1800°С (скорость нагрева 10 град/мин, время выдержки 15 мин) и давлении 30 МПа [9–11, 15].
Изучение стойкости к окислению полученного материала (HfB2–30 об. % SiC)–1 об. % СG под воздействием сверхзвукового потока диссоциированного воздуха осуществляли на 100-киловаттном высокочастотном индукционном плазмотроне ВГУ-4 с применением звукового сопла с диаметром выходного сечения 30 мм. Расстояние от сопла до образца составляло 25 мм, расход воздуха – 3.6 г/с, давление в камере – 13–14 гПа. Образец в виде цилиндра диаметром 15 мм и толщиной ~3.6 мм вводили в высокоэнтальпийную воздушную струю при мощности анодного питания плазмотрона (N) 30 кВт, которую далее ступенчато увеличивали до 70 кВт с шагом 10 кВт. Время выдержки на каждой ступени (N = 30–60 кВт) составляло 2 мин, по достижения N = 70 кВт образец выдерживали до завершения эксперимента, суммарное время воздействия составляло 33 мин 20 с (2000 с).
Эксперимент проводили в геометрии, предусматривающей выступ образца относительно лицевой части медной водоохлаждаемой модели на 1 мм [8–10, 15]. С целью улучшения фиксации уплотнителя, в качестве которого использовали полоски бумаги на основе волокнистого SiC, их помещали в каркас из медной фольги, что несколько повысило теплоотвод от образца к модели по сравнению с описанными ранее экспериментами.
Измерение усредненной температуры поверхности нагретого образца выполняли с применением инфракрасного пирометра Mikron M-770S в режиме пирометра спектрального отношения (температурный интервал 1000–3000°C, диаметр области визирования составлял ~5 мм в центральной части образца). Изучение распределения температур по поверхности образца осуществляли с использованием термовизора Тандем VS-415U: запись термоизображений проводили при установленном значении спектрального коэффициента излучения ε на длине волны 0.9 мкм, равном 0.6. Далее в ходе анализа данных термовизора при необходимости значения температур поверхности корректировали на реальные значения ε.
Рентгенограммы поверхности образцов записывали на рентгеновском дифрактометре Bruker D8 Advance (излучение CuKα, разрешение 0.02° при накоплении сигнала в точке в течение 0.3 с). Рентгенофазовый анализ проводили с применением программы MATCH! – Phase Identification from Powder Diffraction, Version 3.8.0.137 (Crystal Impact, Germany), в которую интегрирована база данных Crystallography Open Database (COD).
Исследование особенностей микроструктуры окисленной поверхности и скола образца осуществляли методом растровой электронной микроскопии (РЭМ) на трехлучевой рабочей станции NVision 40, Carl Zeiss с ускоряющим напряжением 1 и 20 кВ. Элементный состав областей определяли с помощью приставки для энергодисперсионного анализа EDX Oxford Instrumets.
РЕЗУЛЬТАТЫ И ОБСУЖДЕНИЕ
Изменение средней температуры поверхности образца (по данным пирометра) в зависимости от мощности анодного питания и давления в камере плазмотрона представлено в табл. 1. Указанные тепловые потоки к водоохлаждаемому медному калориметру (q) были определены ранее в отдельных экспериментах, описанных в [63], и изменялись от 363 (N = 30 кВт) до 779 Вт см–2 (N = 70 кВт).
Таблица 1.
Время, мин | N, кВт | q, Вт см–2 | t, °С |
---|---|---|---|
0 → 2 | 30 | 363 | 1293 → 1260 |
2 → 4 | 40 | 484 | 1363 → 1358 |
4 → 6 | 50 | 598 | 1445 → 1446 |
6 → 8 | 60 | 691 | 1531 → 1536 |
8 | 70 | 779 | 1625 → 1628 |
10 | 70 | 779 | 1626 |
15 | 70 | 779 | 1677 |
20 | 70 | 779 | 1750 |
23 | 70 | 779 | 1798 |
25 | 70 | 779 | 1810 |
26 | 70 | 779 | 1834 |
27 | 70 | 779 | 1916 |
28 | 70 | 779 | 1998 |
29 | 70 | 779 | 2076 |
30 | 70 | 779 | 2157 |
31 | 70 | 779 | 2248 |
32 | 70 | 779 | 2305 |
33.20 | 70 | 779 | 2368 |
Примечание. Тепловые потоки к водоохлаждаемому медном калориметру были определены в отдельных экспериментах, описанных в [63].

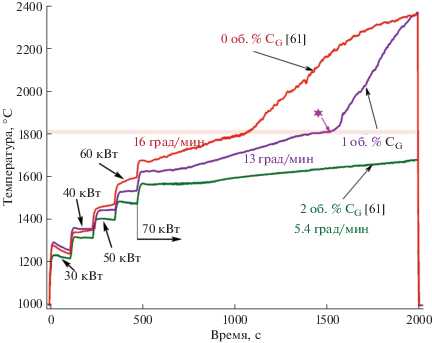

Кривая изменения температуры поверхности образца в ходе эксперимента в сравнении с данными, полученными в [61] для образцов состава HfB2–30 об. % SiC и (HfB2–30 об. % SiC)–2 об. % СG при одинаковом воздействии сверхзвукового потока высокоэнтальпийного воздуха, приведена на рис. 1. Видно, что тенденции изменения температуры поверхности по мере повышения мощности анодного питания плазмотрона аналогичны для указанных образцов (до 500 с воздействия): по мере ступенчатого увеличения N происходит соответствующий рост температуры. При этом при допировании керамики одним объемным процентом графена температура поверхности при мощности 30–50 кВт лишь немногим меньше, чем для немодифицированного образца HfB2–30 об. % SiC (рис. 1, красная кривая). По достижении мощности N = 60 кВт поведение материала становится похожим на поведение материала (HfB2–30 об. % SiC)–2 об. % СG (рис. 1, зеленая кривая): при фиксированной мощности температура поверхности практически не изменяется со временем, в то время как для материала HfB2–30 об. % SiC она начинает расти.
Необходимо также отметить, что по достижении максимальной мощности 70 кВт для полученного материала (HfB2–30 об. % SiC)–1 об. % СG (рис. 1, фиолетовая кривая) на кривой можно выделить три участка с различным наклоном. Так, во временном интервале 495–770 с температура практически не растет (1632 → 1642°С), скорость ее изменения составляет ~2 град/мин. Далее с 770 по 1540 с скорость роста температуры несколько увеличивается до значения 13 град/мин, в результате чего поверхность приобретает температуру ~1800°C. Последующая выдержка при N = 70 кВт приводит к излому на температурной кривой – скорость нагрева резко повышается до 73 град/мин.
Для материалов с различным содержанием графена, которое, очевидно, определяет теплопроводность керамики в целом, различается также и скорость достижения средней температуры поверхности 1800°С, после чего происходит достаточно резкий разогрев поверхности до ~2400–2500°C: 16 град/мин (0 об. % CG) → 13 град/мин (1 об. % CG) → 5.4 град/мин (2 об. % CG), т.е. для образца с наибольшим количеством графена (HfB2–30 об. % SiC)–2 об. % СG температура поверхности не успела повыситься до критического значения 1800°С из-за достаточно низкой скорости 5.4 град/мин. Для немодифицированного материала “скачок температуры” наблюдался после выдержки при N = 70 кВт в течение ~570 c (9.5 мин). Допирование же керамики всего одним объемным процентом графена позволило растянуть этот временной интервал почти в два раза до ~1030 с (17 мин).

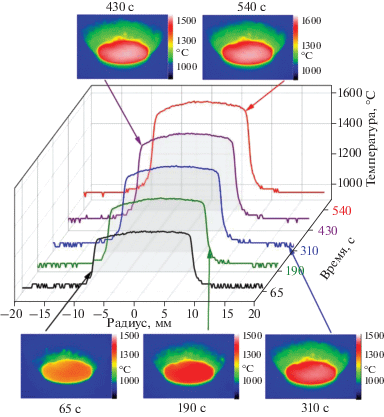

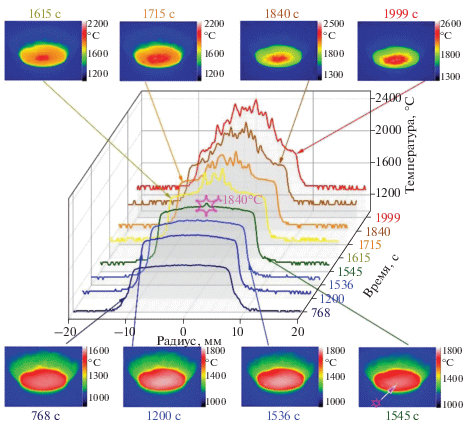

Исследование распределения температуры по поверхности в различные моменты воздействия подтверждает данные измерений пирометром (рис. 2–4). Из рис. 2 и 3 видно, что на начальных этапах воздействия сверхзвуковой воздушной струи наблюдается систематическое повышение температуры, которая распределена по поверхности образца очень равномерно. Далее (рис. 3) в результате постепенного испарения с поверхности защитного слоя силикатного стекла после 25 мин (>1500 c) на поверхности начинают проявляться локальные участки с температурой, существенно превышающей среднюю (рис. 3, 1545 с эксперимента). Появление таких перегретых очагов еще более ускоряет испарение с поверхности защитного стекловидного слоя, что приводит к перелому на кривой изменения средней температуры (рис. 1). Последующая выдержка приводит к увеличению площади и температуры перегретых участков поверхности, в том числе за счет образования выпуклостей – пузырьков, которые формируются на основе дисперсных несвязанных частиц HfO2, спонтанно структурированных в результате резкого испарения компонентов силикатного стекла из приповерхностной окисленной области композита.

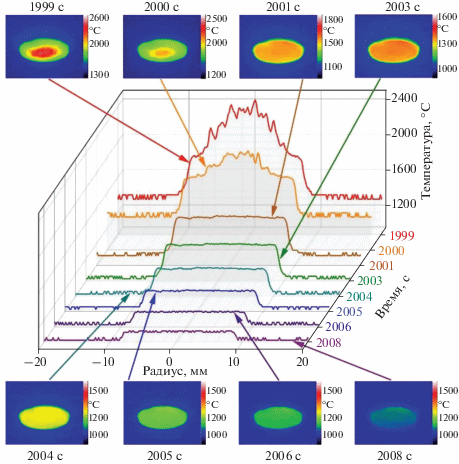

Отдельный интерес вызывает и процесс охлаждения поверхности образца при отключении нагрева. Как видно из рис. 4, благодаря активному отводу тепла по кондуктивному механизму уже на второй секунде после отключения нагрева исчезают перегретые области, а распределение температуры выравнивается по всей поверхности.

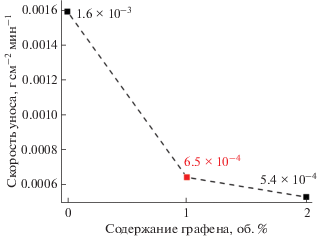

Потеря массы образца в результате воздействия на него сверхзвукового потока диссоциированного воздуха составила 0.4%, соответствующая скорость уноса (рис. 5) – 6.5 × 10–4 г см–2 мин–1. Несмотря на то, что полученное значение является промежуточным между таковыми для материалов HfB2–30 об. % SiC и (HfB2–30 об. % SiC)–2 об. % СG после аналогичного воздействия [61], необходимо отметить, что оно все же ближе к данным для керамики, модифицированной 2 об. % графена. Вероятно, это связано с меньшей деструкцией благодаря меньшей длительности выдержки при температурах >1800–2000°C.

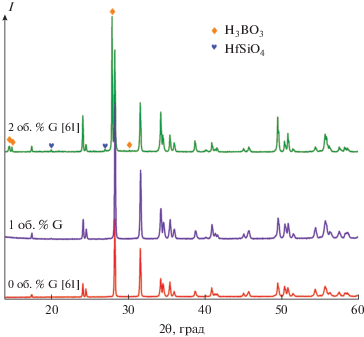

Рентгенофазовый анализ окисленной поверхности образца (HfB2–30 об. % SiC)–1 об. % СG (рис. 6) свидетельствует о том, что ее фазовый состав соответствует таковому для немодифицированного HfB2–30 об. % SiC [61]: единственным кристаллическим продуктом окисления в данном случае является моноклинный оксид гафния [64] с несколько увеличенными параметрами решетки. Очевидно, это связано с тем, что в обоих случаях образцы подвергались длительному воздействию температур выше 1800–2000°С, что привело к интенсивному испарению компонентов силикатного стекла с поверхности. Вероятно, именно в связи с высокими температурами поверхности образца (HfB2–30 об. % SiC)–1 об. % СG отсутствует фаза кристаллической борной кислоты [65], зафиксированная на поверхности образца (HfB2–30 об. % SiC)–2 об. % СG после испытания (температура не превышала 1685°С).

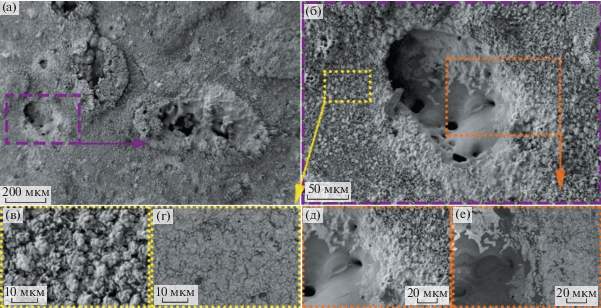

Микроструктура окисленной поверхности образца также значительно напоминает таковую для немодифицированного образца HfB2–30 об. % SiC (рис. 7, 8). Поскольку на финальных этапах нагрева наблюдался значительный перепад температур центральной и периферическими областями, эти участки проанализированы отдельно. По данным EDX-анализа, на поверхности превалирует оксид гафния (табл. 2).
Таблица 2.
Образец | Температура на поверхности в конце термохимического воздействия, °С* | n(Hf) : n(Si) | Толщина окисленного слоя (центральная область), мкм | |||
---|---|---|---|---|---|---|
центральная область | периферийная область | силикатное стекло с распределенными частицами HfO2 | SiC-обедненная область | суммарная | ||
HfB2–30 об. % SiC [61] | 2360 | 14.9 | 16.7 | 45–130 | 230–245 | 280–400 |
(HfB2–30 об. % SiC)–1 об. % СG | 2370 | 6.9 | 38.0 | 40–60 | 100–110 | 200–250 |
(HfB2–30 об. % SiC)–2 об. % СG [61] | 1680 | 1.3 | 2.1 | 20–30 | 0–15 | 20–45 |

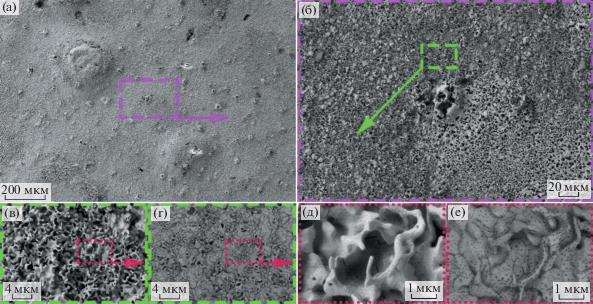

В целом поверхность представляет собой пористую керамическую корку, на поверхности которой присутствуют крупные выпуклости и кратеры от разорвавшихся пузырьков диаметром до 400–700 мкм. Эти образования, очевидно, сформировались в результате накопления газообразных продуктов окисления в слое силикатного стекла, расположенного в приповерхностной области и имеющего из-за повышенных температур относительно невысокую вязкость. Как видно на рис. 7б, 7д, 7е, дно таких кратеров состоит преимущественно из расплава стекловидной фазы, а на стенках заметно постепенное увеличение доли частиц HfO2, смоченных силикатным стеклом. По мере удаления от центра образца и, соответственно, снижения температуры поверхности (которая, тем не менее, не была ниже 1830–1870°С даже на самом краю образца) количество крупных выпуклостей и их диаметр снижаются (<250 мкм), а кратеры от разорвавшихся пузырьков полностью исчезают. На поверхности присутствуют лишь относительно небольшие образования диаметром ~30 мкм.
Вероятно, именно потому, что к краю образца (HfB2–30 об. % SiC)–1 об. % СG на поверхности сокращается количество разорвавшихся пузырьков, внутренняя сторона которых имеет высокое содержание SiO2, наблюдается и увеличение соотношения n(Hf) : n(Si) при переходе от центральной к периферической области.
Анализ суммарных данных элементного анализа окисленных поверхностей образцов (HfB2–30 об. % SiC)–х об. % СG (x = 0, 1, 2) с учетом сведений из [61] подтверждает логичный и очевидный вывод о том, что соотношение n(Hf) : n(Si) на окисленной поверхности в центральной области тем больше, чем выше формировалась температура поверхности и чем более длительное время она превышала 1800°С, так как данные условия стимулируют испарение компонентов силикатного стекла.

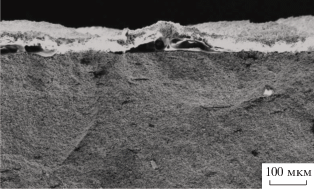

Изучение скола поверхности (рис. 9) свидетельствует о том, что в центральной области суммарная толщина окисленного слоя существенно меньше таковой для образца HfB2–30 об. % SiC [61] и составляет 200–250 мкм. В данном случае можно четко выделить не только верхний окисленный слой, представляющий собой расплав силикатного стекла, в котором распределены слабо связанные и относительно дисперсные частицы HfO2 (рис. 9б, 9д), но и пористый, обедненный карбидом кремния слой. Использование более высокого ускоряющего напряжения 20 кВ (рис. 10) позволило установить, что неровный рельеф окисленной поверхности образца и присутствующие выпуклости формируются исключительно из-за образования газовых пузырьков в тонкой прослойке между SiC-обедненным слоем и верхним слоем, в котором преобладают частицы HfO2, связанные между собой силикатным расплавом. Для частиц HfO2 в расплаве не свойственно узкое распределение по размерам; их дисперсность изменяется от ~0.5–0.9 мкм для частиц, близких к сферическим, до вертикально ориентированных сростков длиной до 5–6 мкм и диаметром до 2.5–3 мкм. Их доля относительно силикатной фазы по мере приближения к поверхности растет (рис. 9г). Толщина такого верхнего подвижного слоя составляет ~40–60 мкм.
Толщина расположенного ниже SiC-обедненного слоя составляет порядка 100–110 мкм. Однако, как видно на рис. 9е, 9ж, в ней также можно условно выделить наиболее пористый слой толщиной ~60–90 мкм (рис. 9к, 9л), ниже которого плотность материала постепенно увеличивается, переходя в неокисленную керамику (рис. 9з, 9и).
Сравнительный анализ показывает (табл. 2), что несмотря на близкие средние температуры поверхности, сформировавшиеся к окончанию длительного (2000 с) воздействия сверхзвукового потока диссоциированного воздуха, для образцов HfB2–30 об. % SiC и (HfB2–30 об. % SiC)–1 об. % СG в центральной области толщина верхнего окисленного слоя на основе силикатного стекла с распределенными в нем частицами HfO2 различается не столь значительно, в то время как толщина пористого SiC-обедненного слоя при допировании всего 1 об. % графена снижается более чем в 2 раза. Тем не менее стоит отметить, что повышение содержания графена до 2 об. % позволяет уменьшить суммарную толщину окисленного слоя на порядок. Данный эффект наглядно демонстрирует деструктивное влияние на стойкость материала к окислению в результате “скачка температур” до значений >1800–2000°С, который приводит к резкому повышению интенсивности испарения компонентов защитного силикатного стекла. Вероятно, в данном случае именно большая длительность воздействия способствовала более глубокому окислению материала (HfB2–30 об. % SiC)–1 об. % СG.
ЗАКЛЮЧЕНИЕ
С использованием золь-гель технологии и реакционного горячего прессования изготовлен ультравысокотемпературный керамический материал HfB2–30 об. % SiC, модифицированный 1 об. % восстановленного оксида графена.
Изучено окисление полученного материала под воздействием сверхзвукового потока диссоциированного воздуха (тепловой поток изменялся в интервале 363–779 Вт см–2) в течение длительного времени (2000 с).
Установлено, что модифицирование керамического материала HfB2–30 об. % SiC относительно низким количеством восстановленного оксида графена (1 об. %) не позволило избежать эффекта резкого роста средней температуры поверхности до 2300–2400°С. Однако оно дает возможность растянуть интервал существования температуры поверхности <1800–1850°С (начало “скачка температур” с интенсивным испарение силикатного стекла) с ~18 до 25 мин, вероятно, за счет повышения теплопроводности керамики. Таким образом, время окисления керамики, при котором температура поверхности превышает 1800°С (что приводит к наиболее значительной деструкции материала) сократилось практически в 2 раза – с 15 (керамика HfB2–30 об. % SiC [61]) до 8 мин (керамика (HfB2–30 об. % SiC)–1 об. % СG).
Данный режим нагрева привел к существенному снижению скорости уноса материала с 1.6 × × 10–3 [61] до 6.5 × 10–4 г см–2 мин–1, что скорее приближается к значениям, полученным в [61] для керамики (HfB2–30 об. % SiC)–2 об. % СG (5.4 × 10–4 г см–2 мин–1).
Показано, что для полученного материала (HfB2–30 об. % SiC)–1 об. % СG примерно в два раза снизилась суммарная толщина окисленного слоя. Тем не менее, полученные значения все же существенно выше таковых для керамики, модифицированной 2 об. % графена, вероятно, из-за высокотемпературного воздействия при температурах >1800–2000°С.
Можно предположить, что в случае сокращения длительности воздействия сверхзвукового потока диссоциированного воздуха до 20–25 мин деструкция керамики должна быть существенно ниже.
В целом, можно сделать вывод об эффективности модифицирования ультравысокотемпературных керамических материалов HfB2–30 об. % SiC даже очень низким количеством графена (1 об. %), однако в данном случае следует обратить внимание на уменьшение времени его существования с минимальной деструкцией.
Список литературы
Симоненко Е.П., Симоненко Н.П., Севастьянов В.Г. и др. // Ультравысокотемпературные керамические материалы: современные проблемы и тенденции. М.: ИП Коняхин А.В. (Book Jet), 2020.
Simonenko E.P., Sevast’yanov D. V., Simonenko N.P. et al. // Russ. J. Inorg. Chem. 2013. V. 58. № 14. P. 1669. https://doi.org/10.1134/S0036023613140039
Ma X., Wei C., Liu R. et al. // Corros. Sci. 2021. V. 182. P. 109283. https://doi.org/10.1016/j.corsci.2021.109283
Mohammadzadeh B., Jung S., Lee T.H. et al. // Ceram. Int. 2020. https://doi.org/10.1016/j.ceramint.2020.12.271
Hassan R., Balani K. // Corros. Sci. 2020. V. 177. P. 109 024. https://doi.org/10.1016/j.corsci.2020.109024
Jafari S., Bavand-Vandchali M., Mashhadi M. et al. // Int. J. Refract. Met. Hard Mater. 2021. V. 94. P. 105 371. https://doi.org/10.1016/j.ijrmhm.2020.105371
Xia C., Delbari S.A., Ahmadi Z. et al. // Ceram. Int. 2020. V. 46. № 18. P. 29334. https://doi.org/10.1016/j.ceramint.2020.08.054
Simonenko E.P., Simonenko N.P., Gordeev A.N. et al. // Russ. J. Inorg. Chem. 2020. V. 65. № 4. P. 606. https://doi.org/10.1134/S0036023620040191
Simonenko E.P., Simonenko N.P., Mokrushin A.S. et al. // Russ. J. Inorg. Chem. 2019. V. 64. № 14. P. 1849. https://doi.org/10.1134/S0036023619140109
Simonenko E.P., Simonenko N.P., Gordeev A.N. et al. // J. Sol-Gel Sci. Technol. 2019. V. 92. № 2. P. 386. https://doi.org/10.1007/s10971-019-05029-9
Simonenko E.P., Simonenko N.P., Papynov E.K. et al. // Russ. J. Inorg. Chem. 2018. V. 63. № 1. P. 1. https://doi.org/10.1134/S0036023618010187
Piriou C., Rapaud O., Foucaud S. et al. // Ceram. Int. 2019. V. 45. № 2. P. 1846. https://doi.org/10.1016/j.ceramint.2018.10.075
Mungiguerra S., Di Martino G.D., Savino R. et al. // Int. J. Heat Mass Transf. 2020. V. 163. P. 120492. https://doi.org/10.1016/j.ijheatmasstransfer.2020.120492
Vaferi K., Vajdi M., Nekahi S. et al. // Ceram. Int. 2021. T. 47. № 1. P. 567. https://doi.org/10.1016/j.ceramint.2020.08.164
Simonenko E.P., Simonenko N.P., Gordeev A.N. et al. // J. Eur. Ceram. Soc. 2020. V. 40. № 4. P. 1093. https://doi.org/10.1016/j.jeurceramsoc.2019.11.023
Mohammadzadeh B., Jung S., Lee T.H. et al. // Materials (Basel). 2020. V. 13. № 10. P. 2213. https://doi.org/10.3390/ma13102213
Mukherjee R., Basu B. // Adv. Appl. Ceram. 2018. V. 117. P. S2. https://doi.org/10.1080/17436753.2018.1509169
Silvestroni L., Sciti D., Zoli L. et al. // Renew. Energy. 2019. V. 133. P. 1257. https://doi.org/10.1016/j.renene.2018.08.036
Lonné Q., Glandut N., Lefort P. // J. Eur. Ceram. Soc. 2012. V. 32. № 4. P. 955. https://doi.org/10.1016/j.jeurceramsoc.2011.10.027
Musa C., Licheri R., Orrù R. et al. // Sol. Energy. 2018. V. 169. P. 111. https://doi.org/10.1016/j.solener.2018.04.036
Qi Y., Jiang K., Zhou C. et al. // J. Eur. Ceram. Soc. 2021. V. 41. № 4. P. 2239. https://doi.org/10.1016/j.jeurceramsoc.2020.11.009
Sengupta P., Sahoo S.S., Bhattacharjee A. et al. // J. Alloys Compd. 2021. V. 850. P. 156668. https://doi.org/10.1016/j.jallcom.2020.156668
Simonenko E.P., Simonenko N.P., Gordeev A.N. et al. // J. Eur. Ceram. Soc. 2021. V. 41. № 2. P. 1088. https://doi.org/10.1016/j.jeurceramsoc.2020.10.001
Simonenko E.P., Simonenko N.P., Lysenkov A.S. et al. // Russ. J. Inorg. Chem. 2020. V. 65. № 3. P. 446. https://doi.org/10.1134/S0036023620030146
Simonenko E.P., Simonenko N.P., Sevastyanov V.G. et al. // Russ. J. Inorg. Chem. 2019. V. 64. № 14. P. 1697. https://doi.org/10.1134/S0036023619140079
Shahriari M., Zakeri M., Razavi M. et al. // Int. J. Refract. Met. Hard Mater. 2020. V. 93. P. 105350. https://doi.org/10.1016/j.ijrmhm.2020.105350
Nguyen V.-H., Shahedi Asl M., Delbari S.A. et al. // Ceram. Int. 2020. https://doi.org/10.1016/j.ceramint.2020.12.129
Pourmohammadie Vafa N., Ghassemi Kakroudi M., Shahedi Asl M. // Ceram. Int. 2020. V. 46. № 13. P. 21533. https://doi.org/10.1016/j.ceramint.2020.05.255
Simonenko E.P., Simonenko N.P., Gordeev A.N. et al. // Russ. J. Inorg. Chem. 2020. V. 65. № 10. P. 1596. https://doi.org/10.1134/S0036023620100198
Vinci A., Zoli L., Galizia P. et al. // J. Eur. Ceram. Soc. 2020. V. 40. № 15. P. 5067. https://doi.org/10.1016/j.jeurceramsoc.2020.06.043
Guo S. // Adv. Appl. Ceram. 2020. V. 119. № 4. P. 218. https://doi.org/10.1080/17436753.2020.1755510
Bannykh D., Utkin A., Baklanova N. // Ceram. Int. 2018. V. 44. № 11. P. 12451. https://doi.org/10.1016/j.ceramint.2018.04.035
Ghasali E., Shahedi Asl M. // Ceram. Int. 2018. V. 44. № 15. P. 18078. https://doi.org/10.1016/j.ceramint.2018.07.011
Purwar A., Thiruvenkatam V., Basu B. // J. Am. Ceram. Soc. 2017. V. 100. № 10. P. 4860. https://doi.org/10.1111/jace.15001
Simonenko E.P., Simonenko N.P., Sevastyanov V.G. et al. // Russ. J. Inorg. Chem. 2018. V. 63. № 14. P. 1772. https://doi.org/10.1134/S003602361814005X
Fang C., Hu P., Dong S. et al. // J. Eur. Ceram. Soc. 2019. V. 39. № 9. P. 2805. https://doi.org/10.1016/j.jeurceramsoc.2019.03.038
Sciti D., Zoli L., Vinci A. et al. // J. Eur. Ceram. Soc. 2020. https://doi.org/10.1016/j.jeurceramsoc.2020.05.032
Zhang D., Hu P., Dong S. et al. // Corros. Sci. 2019. V. 161. P. 108181. https://doi.org/10.1016/j.corsci.2019.108181
Zhang D., Hu P., Feng J. et al. // Ceram. Int. 2019. V. 45. № 5. P. 5467. https://doi.org/10.1016/j.ceramint.2018.12.001
Shahedi Asl M. // Ceram. Int. 2017. V. 43. № 17. P. 15 047. https://doi.org/10.1016/j.ceramint.2017.08.030
Vinci A., Zoli L., Landi E. et al. // Corros. Sci. 2017. V. 123. P. 129. https://doi.org/10.1016/j.corsci.2017.04.012
Popov O., Vleugels J., Zeynalov E. et al. // J. Eur. Ceram. Soc. 2020. V. 40. № 15. P. 5012. https://doi.org/10.1016/j.jeurceramsoc.2020.07.039
Dubey S., Awasthi S., Nisar A. et al. // JOM. 2020. V. 72. № 6. P. 2207. https://doi.org/10.1007/s11837-020-04164-x
Nisar A., Ariharan S., Venkateswaran T. et al. // Carbon N. Y. 2017. V. 111. P. 269. https://doi.org/10.1016/j.carbon.2016.10.002
Shahedi Asl M., Farahbakhsh I., Nayebi B. // Ceram. Int. 2016. V. 42. № 1. P. 1950. https://doi.org/10.1016/j.ceramint.2015.09.165
Lin J., Huang Y., Zhang H. et al. // Ceram. Int. 2015. V. 41. № 10. P. 15261. https://doi.org/10.1016/j.ceramint.2015.07.207
Yue X., Peng X., Wei Z. et al. // Materials (Basel). 2020. V. 13. № 2. P. 370. https://doi.org/10.3390/ma13020370
Wang A., Liao H., Zhang T. et al. // Int. J. Ceram. Eng. Sci. 2020. V. 2. № 2. P. 101. https://doi.org/10.1002/ces2.10041
Pourmohammadie Vafa N., Ghassemi Kakroudi M., Shahedi Asl M. // Ceram. Int. 2020. V. 46. № 7. P. 8561. https://doi.org/10.1016/j.ceramint.2019.12.086
Shahedi Asl M., Nayebi B., Motallebzadeh A. et al. // Compos. Part B Eng. 2019. V. 175. P. 107153. https://doi.org/10.1016/j.compositesb.2019.107153
Li H., Wang Y., Wang Z. et al. // J. Micromechanics Microengineering. 2018. V. 28. № 10. P. 105022. https://doi.org/10.1088/1361-6439/aad79b
Cheng Y., Liu Y., An Y. et al. // J. Eur. Ceram. Soc. 2020. V. 40. № 8. P. 2760. https://doi.org/10.1016/j.jeurceramsoc.2020.03.029
Cheng Y., Lyu Y., Zhou S. et al. // Ceram. Int. 2019. V. 45. № 3. P. 4113. https://doi.org/10.1016/j.ceramint.2018.10.250
Cheng Y., Lyu Y., Han W. et al. // J. Am. Ceram. Soc. 2018. P. Jace. 16068. https://doi.org/10.1111/jace.16068
Wei C., Yu C., Liu X. et al. // Ceram. Int. 2017. V. 43. № 16. P. 14493. https://doi.org/10.1016/j.ceramint.2017.07.063
Zhang B., Zhang X., Hong C. et al. // ACS Appl. Mater. Interfaces. 2016. V. 8. № 18. P. 11675. https://doi.org/10.1021/acsami.6b00822
Zhang X., An Y., Han J. et al. // RSC Adv. 2015. V. 5. № 58. P. 47060. https://doi.org/10.1039/C5RA05922D
Shahedi Asl M., Ghassemi Kakroudi M. // Mater. Sci. Eng. A. 2015. V. 625. P. 385. https://doi.org/10.1016/j.msea.2014.12.028
Asl M.S., Nayebi B., Ahmadi Z. et al. // Ceram. Int. 2018. V. 44. № 7. P. 7334. https://doi.org/10.1016/j.ceramint.2018.01.214
An Y., Xu X., Gui K. // Ceram. Int. 2016. V. 42. № 12. P. 14 066. https://doi.org/10.1016/j.ceramint.2016.06.014
Simonenko E.P., Simonenko N.P., Kolesnikov A.F. et al. // J. Eur. Ceram. Soc. 2021.
Marschall J., Pejakovic D., Fahrenholtz W.G. et al. // J. Thermophys. Heat Transf. 2012. V. 26. № 4. P. 559. https://doi.org/10.2514/1.T3798
Simonenko E.P., Gordeev A.N., Simonenko N.P. et al. // Russ. J. Inorg. Chem. 2016. V. 61. № 10. P. 1203. https://doi.org/10.1134/S003602361610017X
Whittle K.R., Lumpkin G.R., Ashbrook S.E. // J. Solid State Chem. 2006. V. 179. № 2. P. 512. https://doi.org/10.1016/j.jssc.2005.11.011
Zachariasen W.H. // Z. Kristallogr. – Cryst. Mater. 1934. V. 88. № 1–6. https://doi.org/10.1524/zkri.1934.88.1.150
Дополнительные материалы отсутствуют.
