Журнал неорганической химии, 2021, T. 66, № 8, стр. 1063-1069
Керамические композиты системы тетрагонального диоксида циркония [Yb–TZP] и оксида алюминия, модифицированные катионами кальция
Л. И. Подзорова a, *, А. А. Ильичева a, В. Е. Кутузова a, В. П. Сиротинкин a, О. С. Антонова a, А. С. Баикин a, А. А. Коновалов a, О. И. Пенькова a
a Институт металлургии и материаловедения им. А.А. Байкова
119334 Москва, Ленинский пр-т, 49, Россия
* E-mail: ludpodzorova@gmail.com
Поступила в редакцию 25.01.2021
После доработки 24.03.2021
Принята к публикации 25.03.2021
Аннотация
На основе порошков базовых составов 20 и 50 мол. % корунда и тетрагонального диоксида циркония, стабилизированного оксидом иттербия (3 мол. %) [3Yb–TZP], модифицированных 1 мол. % СаO, синтезированных гидролизным золь-гель методом, получены керамические композиционные материалы с плотностью не ниже 98.5% от теоретического значения. Использование катиона иттербия для стабилизации тетрагонального диоксида циркония приводит к образованию двух форм ZrO2 с разной тетрагональной симметрией. Введение СаO в изучаемые составы обусловливает возрастание содержания фазы твердого раствора ZrO2, близкого по структуре к кубической форме, что определяет более низкие значения прочности модифицированных композитов по сравнению с композитами базовых составов.
ВВЕДЕНИЕ
Оксидные керамические материалы обладают комплексом положительных свойств (высокие температуры эксплуатации, прочность, коррозионная и радиационная устойчивость) и находят применение в различных областях [1–4]. Керамические композиты системы оксида алюминия и твердых растворов на основе тетрагонального диоксида циркония благодаря присутствию последнего имеют повышенную устойчивость к хрупкому разрушению и показатель трещиностойкости (K1с) от 6 до 10 [5–7]. Биоинертность и биосовместимость таких композитов определили их успешное применение в медицине [8–10]. Однако проблема повышения устойчивости к хрупкому разрушению (трещиностойкости) оксидных керамических композитов остается актуальной, поскольку определяет надежность их применения, в особенности при изготовлении имплантатов для эндопротезирования в травматологии и ортопедической медицине.
Для дополнительного повышения трещиностойкости материалов используют включение в состав частиц иного габитуса, отличного от габитуса основного компонента. Механизм повышения надежности керамики связан с затратой энергии на переориентацию распространения микротрещин, возникающих при силовых нагрузках. Для реализации эффекта дисперсионного упрочнения используют введение извне различных компонентов: волокон, углеродных нанотрубок, кристаллитов β-Si3N4 и гексаалюминатов (CaAl12O19, SrAl12O19, BaAl12O19, LaAl11O18), кристаллизующихся в виде длинных призм [11–14]. При этом наиболее рациональным является получение частиц путем формирования in situ в процессе термических преобразований исходной шихты керамических материалов.
В наших работах [15–17] показано формирование in situ в композитах системы Al2O3–[Сe–TZP], модифицированной катионами магния, кальция и стронция, фаз сложных гексаалюминатов и определено их влияние на микроструктуру и механические характеристики композитов.
В работах [18–21] рассмотрены композиты системы Al2O3–[Y–TZP], включающие гексаалюминат стронция SrAl12O19, присутствие которого оказывает положительное влияние на трещиностойкость. Такие материалы предлагаются и применяются для изготовления имплантатов ортопедической медицины [10, 22].
Известно, что в организме человека находится около 300 мг стронция и свыше 1 кг кальция. При этом указывается, что избыток стронция может приводить к заболеваниям. В связи с этим возникает вопрос: не лучше ли упрочнять керамику медицинского назначения гексаалюминатом кальция? Гексаалюминаты кальция и стронция кристаллизуются в виде длиннопризматических зерен, имеют близкие параметры кристаллических ячеек: a = 0.556, с = 2.1968 нм (SrAl12О19); a = = 0.5536, с = 2.1825 нм (СaAl12О19) и могут выполнять функцию дисперсионного упрочнения.
При практическом применении керамики на основе диоксида циркония, стабилизированного в тетрагональной форме оксидом иттрия [3Y–TZP], выяснилось, что при длительном нахождении in vivo наблюдается деградация прочностных свойств, при этом композиты системы Al2O3–[3Y–TZP] имеют большую стабильность механических характеристик при нахождении в биосреде [3, 23]. Учитывая полученные нами ранее результаты [24, 25], свидетельствующие о большей устойчивости в биосреде керамики на основе тетрагонального диоксида циркония, стабилизированного катионами иттербия, для разработки композитного материала принимается система на основе тетрагонального диоксида циркония, стабилизированного катионами иттербия, и корунда (α-А1203).
Цель настоящей работы – изучение возможности формирования фазы гексаалюмината кальция при модифицировании катионами кальция составов системы Al2O3–[3Yb–TZP] и ее влияния на механические характеристики композитов.
ЭКСПЕРИМЕНТАЛЬНАЯ ЧАСТЬ
В работе рассмотрены композиты базовых составов (мол. %11) 20 и 50% Al2O3, остальное – тетрагональный диоксид циркония, стабилизированный катионами иттербия (3%) [3Yb–TZP], а также составы, модифицированные 1% CaO, количество которого брали по аналогии с составами, рассмотренными в работах [16, 17], где показано, что для образования сложного гексаалюмината кальция в системе Al2O3–[Сe–TZP] достаточно 1% СаO.
Прекурсоры исходных порошков синтезировали гидролизным золь-гель методом при одновременном осаждении компонентов. Гидрогели осаждали из смеси 1 М растворов солей ZrOCl2, Al(NO3)3, Yb(NO3)3, Са(NO3)2 по методике, изложенной в публикациях [15–17]. Исходные реактивы имели степень чистоты “х. ч.”. Гелеобразные осадки высушивали при температуре 180°С, затем ксерогели термообрабатывали при 950°С. Экспериментальные образцы обозначали по содержанию Al2O3 и кальция: 20Al, 20AlСа, 50Al и 50AlСа.
Порошки компактировали методом полусухого прессования на гидравлическом прессе при удельном давлении 200 МПа.
Спекание компактов порошков проводили в режиме непрерывного нагрева в печах с хромитлантановыми нагревателями в воздушной среде при изотермической выдержке в течение 1 ч при температурах 1550–1650°С. Относительную плотность и пористость композитов определяли согласно ГОСТ 2409-2014.
Удельную поверхность синтезированных порошков оценивали с помощью метода БЭТ (анализатор TriStar-3000).
Качественный анализ фазового состава образцов проводили на дифрактометре Ultima IV с высокоскоростным детектором D/teX фирмы Rigaku (Япония), CuKα-излучение, никелевый фильтр, интервал углов 2θ = 22°–65° с шагом сканирования 0.02°. Идентификацию фаз проводили по банку рентгенометрических данных PDF2. Параметры элементарных ячеек фаз ZrO2 рассчитывали по программе Celref, для этого использовали отражения (101), (002), (110), (112), (200), (103), (211) и (202).
Исследования поверхности композитов проводили на растровом сканирующем электронном микроскопе Tescan Vega II SBU в режиме обратно отраженных электронов (BSE).
Керамические аншлифы были подготовлены по стандартной технологии, включающей шлифование и полирование алмазными пастами различной дисперсности. Термическое травление образцов проводили при температуре на 100°С ниже температуры спекания с выдержкой в течение 15 мин.
Предел прочности при изгибе определяли методом трехточечного изгиба в соответствии с ГОСТ Р 57749-2017, используя испытательную машину Instron 5581. Трещиностойкость (параметр K1с) рассчитывали, используя величину максимальной нагрузки при изгибе образцов с предварительно нанесенными надрезами.
РЕЗУЛЬТАТЫ И ОБСУЖДЕНИЕ

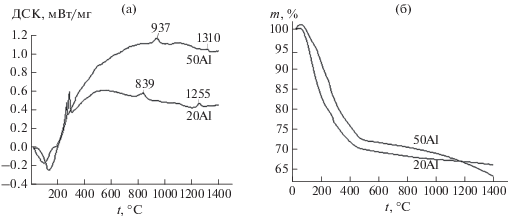

Термический анализ ксерогелей изучаемых составов 20Al и 50Al показал, что вид кривых ДСК и потерь массы для этих составов в температурной области от 20 до 500°С близок, обусловлен эффектами, связанными с удалением водных радикалов, количество которых коррелирует с концентрацией гидроксида алюминия. Данный факт иллюстрирует рис. 1, где представлены результаты ДСК и массопотери составов 50Al и 20Al.

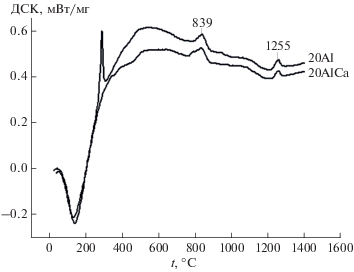

Повышение содержания оксида алюминия определяет сдвиг экзоэффектов, отвечающих кристаллизации твердых растворов на основе ZrO2, в структуру которых входят катионы Yb3+ и Al3+, в более высокую температурную область – от 839 к 937°С, а экзоэффектов, соответствующих формированию стабильной формы оксида алюминия-корунда, – от 1255 к 1310°С. Введение 1% СаО не оказывает существенного влияния на расположение экзоэффектов, обусловленных кристаллизацией твердого раствора на основе ZrO2, что иллюстрирует рис. 2, на котором в качестве примера приведены в наложении термоэффекты составов 20Al и 20AlСa.
Полученные после термообработки при 950°С исходные порошки состава 20Al, 20AlСа, 50Al, 50AlСа имеют высокую дисперсность, величина которой коррелирует с содержанием аморфизированной фазы оксида алюминия, что отражено в табл. 1.
После спекания заготовок при оптимальных температурах получены образцы композитов с открытой пористостью не более 0.06% (табл. 2).
Таблица 2.
Показатель | Образец | |||
---|---|---|---|---|
20Al | 20AlСа | 50Al | 50AlСа | |
Тсп ± 10, °С | 1590 | 1590 | 1640 | 1640 |
Поткр ± 0.01, % | 0.00 | 0.00 | 0.06 | 0.05 |
ρтеор ± 0.001, г/см3 | 5.750 | 5.752 | 5.025 | 5.001 |
ρотн ± 0.001, г/см3 | 5.670 | 5.690 | 4.990 | 4.950 |

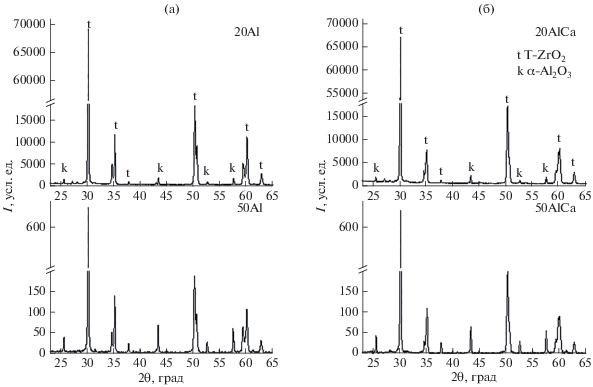

На дифрактограммах образцов композитов 20Al, 20AlСа, 50Al и 50AlСа основной фазой определяется T–ZrO2 (рис. 3).
Соотношение интенсивностей рефлексов, отвечающих фазам α-Al2O3 и ZrO2, не соответствует их количественному соотношению в составах из-за существенного различия массовых коэффициентов поглощения (μ) [26].

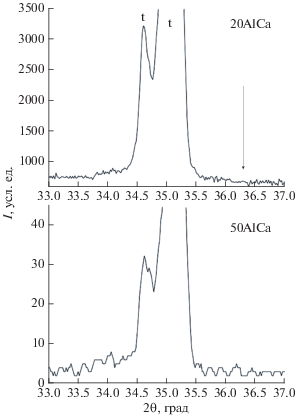

В композитах 50AlСа и 20AlСа ожидается малое количество фазы гексаалюмината кальция, в связи с этим необходимо детально рассмотреть дифрактограммы в области углов 2θ = 33°–37°, где находятся основные рефлексы CaAl12O19 (согласно карточке PDF2 038-0470). На рис. 4 представлены фрагменты дифрактограмм образцов 50AlСа и 20AlСа при этих углах.
Как видно из фрагментов дифрактограмм, идентифицировать фазу гексаалюмината кальция не удалось, по-видимому, из-за ее малого количества, находящегося ниже чувствительности прибора, или ее отсутствия.

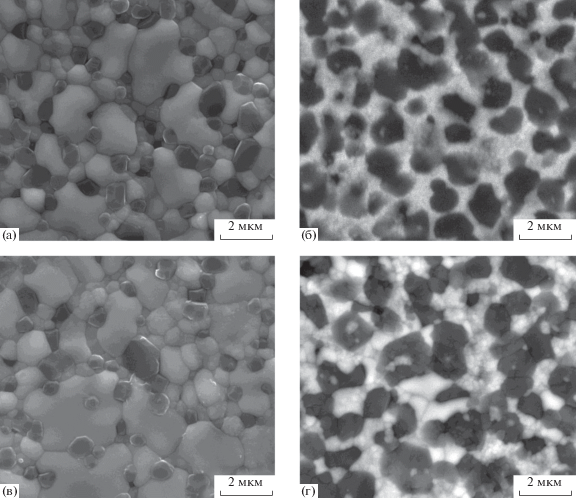

Фазовый состав композитов находит отражение в микроструктуре. При съемке на сканирующем электронном микроскопе поверхности композитов зерна, отвечающие более легким алюмосодержащим фазам, будут темными, а зерна диоксида циркония как более тяжелые – светлыми. Базовые композиты 20Al и 50Al состоят из фаз корунда и диоксида циркония, соответственно микроструктура представлена зернами двух типов: глобулярные белые – диоксид циркония, квазиромбоэдрические зерна – корунд (рис. 5а, 5б).
При анализе нескольких зон микроструктуры композитов 20AlСа и 50AlСа, представленных на рис. 5в, 5г, длиннопризматические зерна, характерные для кристаллитов гексаалюминатов, не наблюдаются. Однако следует иметь в виду, что существует некоторая вероятность их малочисленного присутствия в других зонах, что должно положительно сказаться на механических параметрах композитов. В табл. 3 приведены результаты определения прочности при статическом изгибе и трещиностойкости композитов.
Таблица 3.
Композит | ρ, % | σизг, МПа | K1с, МПа м1/2 |
---|---|---|---|
20Al | 99.1 | 900 | 10.0 |
20AlСа | 98.5 | 650 | 8.7 |
50Al | 99.0 | 520 | 9 |
50AlСа | 99.0 | 420 | 6.4 |
Δ | ±0.1 | ±50 | ±0.5 |
Несмотря на высокую плотность всего ряда исследованных композитов, достигнутую при спекании, модифицированные композиты имеют более низкие значения прочности при изгибе и трещиностойкости по сравнению с композитами базовых составов. Такая тенденция прослеживается и для композитов с матрицей диоксида циркония (20AlСа) и матрицей корунда (50AlСа). Этот факт свидетельствует о том, что в композитах не произошло формирования гексаалюмината кальция.
В работе [27] показано, что введение СаСО3 от 0.5 до 13 мас. % в состав системы Al2O3–[3Y–TZP] позволило сформировать гексаалюминат кальция, однако не привело к существенному увеличению механических характеристик материалов. Максимальное значение трещиностойкости, полученное при введении 1 мас. % СаСО3, составляет 6.3 МПа м1/2.
Ранее нами было показано, что модифицирование катионами щелочноземельных элементов (Mg, Ca и Sr) системы Zr[Ce]O2–А12О3 позволило сформировать в соответствующих композитах трехзерновую микроструктуру, включающую длиннопризматические зерна, отвечающие сложным гексаалюминатам. Присутствие этих фаз оказывает различное влияние на прочностные характеристики композитов, что обусловлено различиями в структуре полученных гексаалюминатов. Для интерпретации вхождения катионов кальция, стронция и магния в структуру гексаалюминатов было использовано сравнение со структурой известной природной формы минерала хибонита (СeCa)(MgAlTi)12О19: a = 0.5588, c = = 2.237 нм [15, 17, 28].
Учитывая вышесказанное, следует более подробно рассмотреть фазовые преобразования, происходящие в системе Al2O3–[3Yb–TZP]–СаО, и уточнить, в какую структуру встроились катионы кальция.
С помощью рентгеноструктурных исследований установлено образование двух форм ZrO2 с тетрагональной симметрией: t и t', которые характеризуются одной и той же пр. гр. P42/nmc, но отличаются бóльшим или меньшим искажением от идеальной кубической флюоритной ячейки и, соответственно, имеют различную склонность к полиморфным превращениям [29]. Вследствие этого возможно допущение о вхождении катионов кальция в какую-либо из структур диоксида циркония. Для оценки предположения рассмотрим конфигурацию рефлексов в области углов 2θ = = 34°–35°, которые характеризуют степень тетрагональности фазы диоксида циркония.

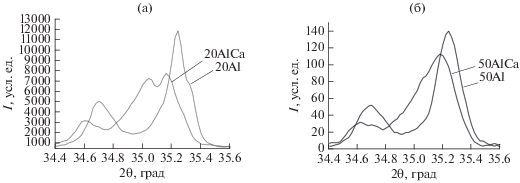

Представленное на рис. 6 наложение пиков и расчет параметров кристаллических ячеек (табл. 4) подтверждают наше предположение о формировании двух типов твердых растворов. Следует отметить рост содержания фазы твердого раствора, близкого по структуре к кубической форме, при введении катиона кальция, что оказывает негативное влияние на прочностные характеристики композитов.
ЗАКЛЮЧЕНИЕ
Синтезированы высокодисперсные порошки составов 20 и 50 мол. % Al2O3, остальное – тетрагональный диоксид циркония, стабилизированный катионами иттербия (3%) [3Yb–TZP], и модифицированные 1 мол. % СаO. На их основе получены керамические композиционные материалы с плотностью не ниже 98.5% от теоретического значения, фазовый состав которых представлен корундом и твердым раствором тетрагонального диоксида циркония. Обнаружено, что введение 1 мол. % СаO в изучаемые составы не обеспечивает формирования гексаалюмината кальция и соответственно повышения прочностных параметров композитов.
Установлено, что использование катиона иттербия (3%) для стабилизации тетрагонального диоксида циркония приводит к образованию двух форм ZrO2 с тетрагональной симметрией: t и t', которые характеризуются одной и той же пр. гр. P42/nmc, но отличаются бóльшим или меньшим искажением (с/аf) от идеальной кубической флюоритной ячейки, соответственно, с/аf = 0.015–0.017 и 0.005–0.008.
Показано, что присутствие катионов кальция обусловливает рост содержания фазы твердого раствора ZrO2, близкого по структуре к кубической форме, что определяет более низкие значения прочности при изгибе и трещиностойкости модифицированных композитов в сравнении с композитами базовых составов.
Список литературы
Бакунов В.С., Беляков А.В., Лукин Е.С., Шаяхметов У.Ш. Оксидная керамика: спекание и ползучесть. М.: РХТУ им. Д.И. Менделеева, 2007. 584 с.
Vildanova M.F., Nikolskaia A.B., Kozlov S.S. et al. // Dokl. Phys. Chem. 2019. V. 484. № 2. P. 36. https://doi.org/10.31857/S0869-56524846712-715
Chevalier J., Gremillard L., Virkar A.V. et al. // J. Am. Ceram. Soc. 2009. V. 92. № 9. P. 1901. https://doi.org/10.1111/j.1551-2916.2009.03278.x
Folomeikin Y.I., Karachevtsev F.N., Stolyarova V.L. // Russ. J. Inorg. Chem. 2019. V. 64. № 7. P. 934. https://doi.org/10.1134/S0036023619070088
Zhang F., Li L.F., Wang E.Z. // Ceram. Int. 2015. V. 41. P. 12417. https://doi.org/10.1016/j.ceramint.2015.06.081
Zhuravlev V.D., Komolikov Y.I., Ermakova L.V. // Ceram. Int. 2016. V. 42. № 7. P. 8005. https://doi.org/10.1016/j.ceramint.2016.01.204
Malka I.E., Danelska A., Kimmel G. // Mater. Today: Proceedings. 2016. V. 3. № 8. P. 2713. https://doi.org/10.1016/j.matpr.2016.06.018
Piconi C., Maccauro G., Muratori F. // Key Eng. Mater. 2005. V. 284–286. P. 979. https://doi.org/10.4028/www.scientific.net/KEM.284-286.979
Chevalier J., Taddei P., Gremillard L. et al. // J. Mat. Behavior Biomedical Mat. 2011. V. 4. P. 303. https://doi.org/10.1016/j.jmbbm.2010.10.010
Chevalier J., Liens A., Revero H. et al. // Am. Ceram. Soc. 2019. V. 103. № 3. P. 1482. https://doi.org/10.1111/jace.16903
Melk L., Roa J.J., García-Marro F. et al. // Ceram. Int. 2015. V. 41. № 2. P. 2453. https://doi.org/10.1016/j.ceramint.2014.10.060
Lyapunova E.A., Grigoriev M.V., Skachkov A.P. et al. // PNRPU Mech. Bull. 2015. № 4. P. 308. https://doi.org/10.15593/perm.mech/2015.4.18
Kleebe H.-J., Pezzotti G., Ziegler G. // J. Am. Ceram. Soc. 1999. V. 82. № 7. P. 1857. https://doi.org/10.1111/j.1151-2916.1999.tb02009.x
Lee S.J., Chun S.Y., Lee C.H. // J. Mater. Letters. 2004. V. 58. P. 2646. https://doi.org/10.1016/j.matlet.2004.03.036
Podzorova L.I., Shvorneva L.I., Il’icheva A.A. et al. // Inorg. Mater. 2013. V. 49. № 4. P. 376. https://doi.org/10.1134/S0020168513030163
Podzorova L.I., Il’icheva A.A., Pen’kova O.I. et al. // Glass Ceram. 2017. V. 74. № 5–6. P. 204. https://doi.org/10.1007/s10717-017-9962-8
Подзорова Л.И., Ильичева А.А., Кутузова В.Е. и др. // Огнеупоры и техническая керамика. 2019. № 4/5. С. 8.
Naga S.M., Elshaer M., Awaad M. et al. // Mater. Chem. Phys. 2019. V. 232. P. 23. https://doi.org/10.1016/j.matchemphys.2019.04.055
Belousova N., Veselov S., Cherkasova N. et al. // Appl. Mech. Mater. 2015. V. 788. P. 246.
Черкасова Н.Ю., Батаев А.А., Веселов С.В. и др.// Письма о материалах. 2019. Т. 9. № 2. С. 179. https://doi.org/10.22226/2410-3535-2019-2-179-184
Kern F., Gadow R. // J. Ceram. Sci. Tech. 2011. V. 2. № 1. P. 47. https://doi.org/10.4416/JCST2010-00019
https://www.ceramtec.com/ceramic-materials/mixed-dispersion-ceramics/
Гветадзе Р.Ш., Дьяконенко Е.Е., Лебеденко И.Ю. // Стоматология. 2016. Т. 95. № 6. С. 51. https://doi.org/10.17116/stomat201695651-60
Подзорова Л.И., Титов С.А., Ильичева А.А. и др. // Материаловедение. 2015. № 7. С. 52.
Подзорова Л.И., Ильичева А.А., Михайлина Н.А. и др. // Перспективные материалы. 2017. № 2. С. 27.
Миркин Л.И. Справочник по рентгеноструктурному анализу поликристаллов. М.: Гос. изд-во физ.- мат. лит., 1961. С. 782.
Zahirani A., Zhwan S., Mani M. et al. // Ceram. Int. 2014. V. 40. № 4. P. 6211. https://doi.org/10.1016/j.ceramint.2013.11.076
Podzorova L.I., Sirotinkin V.P., Il’icheva A.A. et al. // Inorg. Mater. 2018. V. 54. № 5. P. 454. https://doi.org/10.1134/S0020168518050102
Borik M.A., Kulebyakin A.V., Lomonova E.E. et al. // Phys. Solid St. 2013. V. 55. № 8. P. 1690. https://doi.org/10.1134/S1063783413080052
