Журнал неорганической химии, 2021, T. 66, № 4, стр. 450-455

Получение нанопорошка La0.6Sr0.4Co0.2Fe0.8O3–δ с помощью гликоль-цитратного метода

Т. Л. Симоненко a, *, Н. П. Симоненко a, Е. П. Симоненко a, В. Г. Севастьянов a, Н. Т. Кузнецов a

a Институт общей и неорганической химии им. Н.С. Курнакова РАН
119991 Москва, Ленинский пр-т, 31, Россия

* E-mail: egorova.offver@gmail.com

Поступила в редакцию 20.11.2020
После доработки 27.11.2020
Принята к публикации 30.11.2020

Полный текст (PDF)

Аннотация

В ходе исследования изучен процесс синтеза нанодисперсного оксида состава La0.6Sr0.4Co0.2Fe0.8O3 – δ с использованием гликоль-цитратного метода. Полученный нанопорошок изучен с помощью комплекса современных физико-химических методов анализа. С использованием синхронного ТГА/ДСК анализа исследовано термическое поведение полученного порошка в токе воздуха в интервале температур 20–1000°С и определены оптимальные условия его термической обработки, приводящей к образованию однофазного нанокристаллического оксида. С помощью рентгенофазового и рентгеноспектрального элементного анализов, а также ИК-спектроскопии показано, что предложенный метод синтеза является удобным и эффективным для получения высокодисперсного порошка указанного состава с целевой кристаллической структурой. С помощью растровой электронной микроскопии изучена морфология оксидного нанопорошка и определен средний размер частиц и пор.

Ключевые слова: гликоль-цитратный синтез, оксид лантана, оксид стронция, оксид железа, оксид кобальта, катод, топливный элемент

ВВЕДЕНИЕ

По оценкам различных международных информационных агентств, уже к 2048 г. уровень общемирового энергопотребления возрастет на 50% по сравнению с уровнем 2012 г., что при инерционном развитии энергетического сектора и использовании традиционных источников энергии в качестве основных может повлечь за собой негативные экологические последствия в связи с растущими объемами выбросов, загрязняющих атмосферу и окружающую среду в целом [1, 2]. В связи с этим многие развитые страны ведут активную политику по поиску и интеграции экологически чистых возобновляемых источников энергии в существующую систему энергоснабжения [3, 4]. На сегодняшний день значительное внимание привлекают технологии электрохимической энергетики, в частности, электрохимические генераторы электроэнергии – твердооксидные топливные элементы (ТОТЭ) [5, 6]. Этот тип устройств позволяет напрямую преобразовывать химическую энергию окислительно-восстановительной реакции (между топливом и окислителем, как правило, воздухом) в электрическую с высоким КПД (до 80% с использованием технологии когенерации), использовать в качестве топлива не только водород, но и различные углеводороды (в частности, метан, пропан, природный газ) и биотопливо, а также существенно минимизировать выбросы углекислого газа в атмосферу [7]. Одной из ключевых задач при разработке современных энергоэффективных ТОТЭ является снижение их рабочих температур при создании среднетемпературных топливных ячеек, что позволит, в свою очередь, существенно расширить круг применяемых конструкционных материалов, снизить стоимость, а также повысить надежность и срок службы устройства в целом [8–10]. Решение поставленной задачи требует поиска и разработки новых электролитных и электродных материалов, не уступающих по своим рабочим характеристикам традиционно используемым компонентам, при формировании высокотемпературных ТОТЭ [11–15]. Так, перспективными кандидатами на роль катода среднетемпературных твердооксидных топливных элементов являются оксиды со структурой перовскита на основе кобальтита лантана, допированные стронцием и железом (La1 – xSrxCoyFe1 –yO3 – δ, LSCF) [16–21]. Данные материалы характеризуются высокими значениями электропроводности (350–400 См/см для состава La0.6Sr0.4Co0.2Fe0.8O3 – δ) и смешанной электронно-ионной проводимостью (1 × 10–2 и 102 См/см при 800°С соответственно) наряду с высокой каталитической активностью в реакциях восстановления кислорода. Кроме того, такие твердые растворы по своим химическим и механическим характеристикам хорошо сочетаются со среднетемпературными электролитами на основе диоксида церия, допированного редкоземельными элементами. Так, ЛКТР для электролитов в системе CeO2–Gd2O3 составляет (11.5–11.9) × 10–6 K–1, для катодов на основе LSCF – (14–15.29) × 10–6 K–1 [22–27]. Как известно, итоговые функциональные характеристики материалов определяются как их дисперсностью, так и микроструктурой. При этом удобными и масштабируемыми методами синтеза, позволяющими получать однофазные нанокристаллические материалы на основе La1 – xSrxCoyFe1 – yO3 – δ, являются методы сжигания: цитрат-нитратный [28–30], глицин-нитратный [31–33], а также гликоль-цитратный методы [34–37]. Однако получение подобных твердых растворов этими методами требует высокотемпературной обработки (как правило, выше 700°С) в связи с необходимостью разложения органических компонентов в реакционной системе и удаления остаточного углерода. В свою очередь, это приводит к значительному снижению дисперсности и пористости, которые являются важными параметрами для катодных материалов. Тем не менее, варьируя соотношения между исходными реагентами (неорганическими солями) и органическими компонентами (лимонной кислотой, этиленгликолем), а также нитратом аммония, можно влиять на полноту протекания окислительно-восстановительной реакции формирования целевого продукта, снижая температуру последующей термообработки, что позволяет сохранить высокую дисперсность получаемых материалов [38].

Таким образом, целью данной работы являлось изучение процесса гликоль-цитратного синтеза нанопорошка состава La0.6Sr0.4Co0.2Fe0.8O3 – δ, а также исследование его термического поведения и микроструктурных особенностей.

ЭКСПЕРИМЕНТАЛЬНАЯ ЧАСТЬ

Нанопорошок состава La0.6Sr0.4Со0.2Fe0.8O3 был получен гликоль-цитратным методом. В качестве исходных реагентов использовали нитраты бария, кобальта, стронция и хлорид железа, навески которых растворяли в минимальном количестве дистиллированной воды. С целью предотвращения загрязнения целевого оксида ионами хлора непосредственно перед началом синтеза проводили кипячение растворов солей в присутствии азотной кислоты с целью замещения ионов хлора на нитрат-ионы. Далее к полученной реакционной смеси добавляли моногидрат лимонной кислоты, нитрат аммония и этиленгликоль в мольном соотношении к целевому продукту 3 : 1, 6 : 1 и 2 : 1 соответственно. Полученную смесь упаривали при 250°С до образования вязкой системы, которая при дальнейшем нагревании самовоспламенялась с образованием целевого вспененного оксидного нанопорошка (рис. 1).

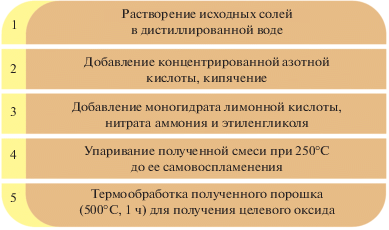

Рис. 1.

Схема гликоль-цитратного синтеза нанопорошка состава La0.6Sr0.4Со0.2Fe0.8O3 – δ.

Термическое поведение полученного нанопорошка было изучено с помощью синхронного (ТГА/ДСК) термического анализа, проведенного с использованием термоанализатора SDT Q-600. Контролируемый нагрев производили в Al2O3-микротиглях в интервале температур 20–1000°С со скоростью 10 град/мин в токе воздуха 250 мл/мин.

ИК-спектры пропускания исследуемого образца записывали с помощью ИК-Фурье-спектрометра ИнфраЛЮМ ФТ-08. Готовили суспензию порошка в вазелиновом масле и помещали в виде пленки между стеклами KBr. Спектральный анализ проводили в диапазоне волновых чисел 350–4000 см–1 (время накопления сигнала составляло 15 с, разрешение – 1 см–1).

Рентгенофазовый анализ (РФА) порошка выполняли на дифрактометре Bruker D8 Advance (излучение CuKα, диапазон углов 2θ 20°–80°, разрешение 0.02°, время накопления сигнала в точке 0.3 с).

Микроструктуру и элементный состав полученного порошка изучали с помощью растровой электронной микроскопии (РЭМ) на трехлучевой рабочей станции NVision 40 (Carl Zeiss), оснащенной энергодисперсионным микрозондовым анализатором Oxford Instruments X-MAX 80.

РЕЗУЛЬТАТЫ И ОБСУЖДЕНИЕ

Термическое поведение порошка, полученного в результате гликоль-цитратного синтеза, было исследовано с помощью синхронного термического анализа в потоке воздуха. При нагревании порошка до 1000°С на термограмме (рис. 2) наблюдается шесть ступеней потери массы (Δm = = 73.11%), первые две из которых (2.32 и 5.20%) находятся в интервале температур 20–175°С и сопровождаются малоинтенсивным эндотермическим эффектом с минимумом при 128°С, что связано с удалением сорбированных атмосферных газов и воды. На следующем этапе (175–300°С) имеет место наибольшая ступень потери массы (32.13%), которой соответствуют два экзоэффекта с максимумами при 202 и 221°С, связанные с окислением органических компонентов, входящих в состав реакционной системы. Далее в диапазоне температур 300–500°С наблюдается интенсивный экзоэффект (Δm = 10.55%), обусловленный окислением остаточного углерода, образовавшегося ходе реакции окисления на предыдущем этапе. В ходе дальнейшего нагрева в интервалах температур 500–765 и 765–1000°С наблюдаются две ступени потери массы (1.73 и 21.20% соответственно). С целью окисления остаточных органических компонентов реакционной системы и формирования оксидного нанопорошка заданного состава были выбраны условия дальнейшей термообработки: нагрев до 500°С с изотермической выдержкой в течение 1 ч.

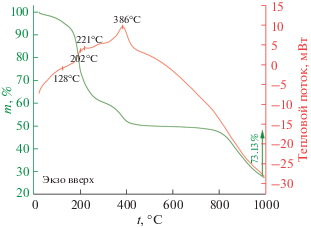

Рис. 2.

Кривые ТГА (зеленая) и ДСК (красная) в потоке воздуха для полученного порошка.

Порошки, полученные после синтеза, а также после дополнительной термической обработки (500°С, 1 ч), были исследованы с помощью ИК-Фурье-спектроскопии (рис. 3). Видно, что в спектре полученного после синтеза порошка присутствуют полосы поглощения в интервале 3100–3700 см–1, соответствующие валентным колебаниям ОН-групп. В интервале 1750–1530 см–1 также наблюдаются полосы поглощения, характерные для валентных колебаний С–О-, С=О- и ОН-групп [39]. Кроме того, в интервале 1180–800 см–1 имеют место характеристические полосы валентных колебаний C–O и C–O–C групп [40]. После прокаливания порошка интенсивность полос поглощения, соответствующих колебаниям ОН-связей, значительно уменьшается, исчезают полосы поглощения, соответствующие колебаниям карбонатных и карбонильных групп. При этом в спектрах до и после термообработки присутствуют полосы с максимумами при 660 и 575 см–1, соответствующие колебаниям связей La–O и Fe–O [41, 42], что указывает на формирование соединения целевого состава.

Рис. 3.

ИК-спектры пропускания порошка, полученного в результате гликоль-цитратного синтеза (1) и последующей термообработки при 500°С в течение 1 ч (2).

Кристаллическая структура порошка, полученного после термической обработки при 500°С, была исследована методом РФА (рис. 4). Как видно из рентгенограммы, рефлексы с максимумами при 23°, 32°, 41°, 47°, 53°, 58°, 68°, 73° и 78° соответствуют кристаллографическим плоскостям (100), (110), (111), (200), (210), (211), (220), (221, 300) и (310) кубической кристаллической решетки типа перовскита (Pm$\bar {3}$m) [43]. Таким образом, результаты РФА находятся в хорошем согласии с результатами ИК-спектроскопии и свидетельствуют о формировании однофазного целевого оксида, не содержащего примесных кристаллических включений. Средний размер ОКР для данного нанопорошка был рассчитан по формуле Шерера: $d = {{K{\lambda }} \mathord{\left/ {\vphantom {{K{\lambda }} {{\beta cos\theta }}}} \right. \kern-0em} {{\beta cos\theta }}}$, где d – средний размер ОКР, K = 0.9 в приближении, что частицы порошка имеют сферическую форму [43], λ – длина волны рентгеновского излучения, β – ширина рефлекса на полувысоте, θ – угол дифракции. Так, средний размер ОКР составил 26 ± 3 нм.

Рис. 4.

Рентгенограмма нанопорошка состава La0.6Sr0.4Со0.2Fe0.8O3 – δ, полученного после термообработки при 500°С.

Морфология порошка состава La0.6Sr0.4Со0.2Fe0.8O3 – δ после термообработки была изучена с помощью растровой электронной микроскопии. По данным РЭМ (рис. 5а, 5б), он характеризуется наличием пористых агломератов (средний размер пор составляет ~38 нм), состоящих из частиц со средним размером ~83 нм. Таким образом, учитывая результаты РФА, можно предположить, что одна частица состоит в среднем из 3–4 кристаллитов. Элементный состав исследуемого нанопорошка контролировали с помощью рентгеноспектрального элементного анализа, проведенного в рамках растровой электронной микроскопии. Анализ полученного спектра (рис. 5в) подтвердил целевое соотношение металлов в оксидном нанопорошке, а также отсутствие примесных включений.

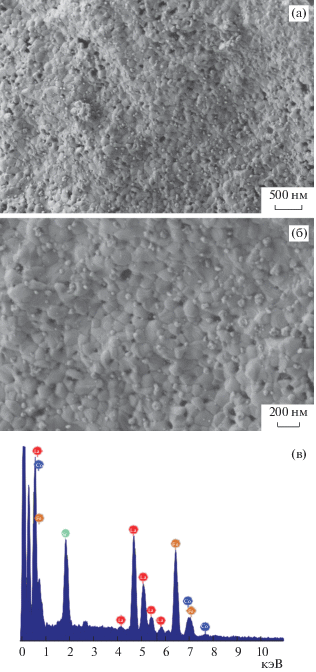

Рис. 5.

Микроструктура полученного нанопорошка состава La0.6Sr0.4Со0.2Fe0.8O3 – δ: СЭМ-изображения (а, б), EDX-спектры (в).

ЗАКЛЮЧЕНИЕ

Изучен процесс гликоль-цитратного синтеза оксида состава La0.6Sr0.4Со0.2Fe0.8O3 – δ. По результатам рентгенофазового анализа, ИК-спектроскопии, а также рентгеноспектрального элементного анализа в рамках растровой электронной микроскопии установлено, что данный метод, условия синтеза и последующая термическая обработка позволяют при достаточно низкой температуре (500°С) получать однофазный нанокристаллический порошок (средний размер ОКР 26 ± 3 нм) целевого состава, характеризующийся кубической кристаллической структурой типа перовскита (Pm$\bar {3}$m) и не содержащий кристаллических примесей.

Таким образом, исходя из экспериментальных данных, полученных с использованием комплексного анализа: РФА, РЭМ, ИК-спектроскопии, синхронного термического анализа, синтезированный оксид по своим физико-химическим характеристикам и микроструктурным особенностям представляет практический интерес; на его основе в дальнейшем планируется получение стабильных дисперсных систем, подходящих по своим реологическим характеристикам для применения в качестве функциональных чернил при формировании катодных покрытий для среднетемпературных твердооксидных топливных элементов с помощью печатных технологий.
