Известия РАН. Механика жидкости и газа, 2023, № 3, стр. 22-35

1.1. Методика и стратегия измерений

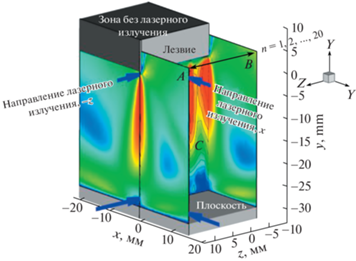

В настоящем исследовании используются следующие свойства диэлектрической жидкости: плотность 850 кг/м³, кинематическая вязкость 4.3 × 10^–6 м²/с, электрическая проводимость без поля усиленной диссоциации равна 1.15 × 10^–9 С/м, и диэлектрическая постоянная равна 2.2. Жидкость в сосуде приводится в движение плоским актуатором в ответ на высоковольтный сигнал постоянного тока. Общепринятая двумерная система PIV используется для освещения области измерений и записи изображений профильного поля (см. плоскость А на рис. 1). Для измерений в плоскости А двойной импульс лазерной системы на алюмоиттриевом гранате, легированном неодимом, эмитирует пелену лазерного излучения с направления –x и поток, засеянный трассерными частицами, охватывается цифровой CCD-камерой, луч зрения которой перпендикулярен плоскости лазерного излучения. Те, кто заинтересован в детальной информации об экспериментальной установке, могут найти подробности в [10].

Ввиду концентрации в настоящем исследовании на осредненном во времени поле течения, для нас недостаточно реконструировать трехмерное поле течения с использованием стереоскопического PIV-метода, в котором требуются две камеры, чтобы визуализировать частицы в слоях лазерного излучения под двумя различными углами, и требуется сложная процедура для трактовки излишних данных. В рассматриваемом случае подход с многослойным лазерным излучением достаточен для получения трехмерных измерений с одной камерой [7]. Для каждой отдельно взятой плоскости (например, (V_x, V_y) в плоскости A на рис. 1) общепринятая двумерная PIV-система способна измерить двумерное распределение компонент скорости в соответствующей плоскости лазерного излучения. Две ключевые компоненты платформы поддержки контейнера являются основными благоприятствующими факторами в стратегии измерений. Во-первых, направляющий рельс позволяет перемещать сосуд вдоль оси z, что делает возможным для лазера осветить 20 последовательных Z-плоскостей в диапазоне от z = –6 мм (плоскость B) до z = 13 мм (плоскость A) с постоянным пространственным шагом в 1 мм. Во-вторых, поддон контейнера позволяет сосуду поворачиваться на 90°, что облегчает плоские измерения на поверхности лезвия (плоскость C).

Короче говоря, когда условия в виде приложенного напряжения U и расстояния между электродами H заданы, стратегия исследования трехмерной структуры ЭГД струй содержит два шага, а именно, измерение в X плоскости при x = 0 мм (плоскость C) для проверки двумерности течения в геометрии плоского лезвия и набор измерений в Z плоскостях (от плоскости A до плоскости B) для трехмерной реконструкции и визуализации ЭГД-течений.

1.2. Надежность PIV-измерений

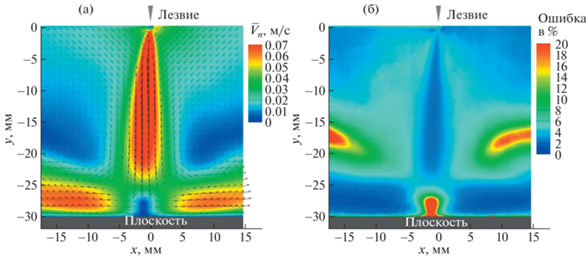

Для каждого измерения в плоскости рассчитывается осредненное во времени поле течения, чтобы дать общее представление о форме течения, происходящее из 1000 мгновенных измеренных полей течения. Может возникнуть вопрос: достаточны ли 1000 имеющихся результатов измерений для вычисления среднего поля течения? В этом разделе будет исследована надежность измерений. Считая, что PIV-измерения будут выполняться в двух направлениях (z и x), представим абсолютное значение скорости и относительную ошибку (в %) с вероятностью 0.997 в z и x плоскостях на рис. 2 и 3 соответственно.

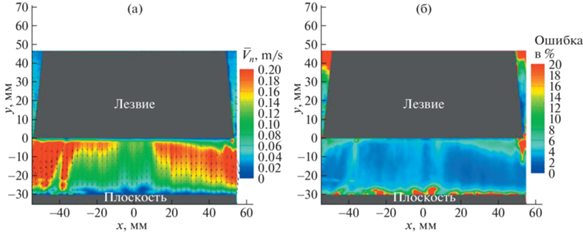

На рис. 2а и 3а средняя скорость ${{\bar {V}}_{n}}$ имеет доверительный уровень 99.7% с доверительным интервалом $\Delta V{\text{\;}} = {\text{\;}}3{{\sigma /}}\sqrt {n - 1} $, где σ представляет собой стандартное отклонение ${{\bar {V}}_{n}}$ и n есть число измерений. Как результат, на рис. 2б и 3б изображена относительная ошибка (в %), заданная выражением ($\Delta {{V}_{i}}/{{\bar {V}}_{n}}$ × 100)%. Очевидно, что на рис. 2б процент ошибки меньше 2% как для вертикальной срединной области, так и для двух горизонтальных пристенных струй, откуда следует, что процент ошибки меньше 4% на границах зоны турбулентного смешения [16]. Тем не менее в центре двух вращающихся вихрей процент ошибки выше 15%. Это вызвано наличием почти стационарного течения с небольшой величиной ${{\bar {V}}_{n}}$ в этой области. Что касается центра зоны падения струи, процент ошибки превышает 20% из-за совместного влияния небольшой скорости течения и его отражения от пластины. На рис. 3 осредненное во времени плоское поле имеет процент ошибки менее 4% в большей части площади, исключая зоны вблизи углов лезвия и плоского электрода. Ясно, что неоднородная скорость распределена вдоль ножевого электрода на рис. 3а, что еще больше подчеркивает важность проведенного исследования трехмерной структуры.

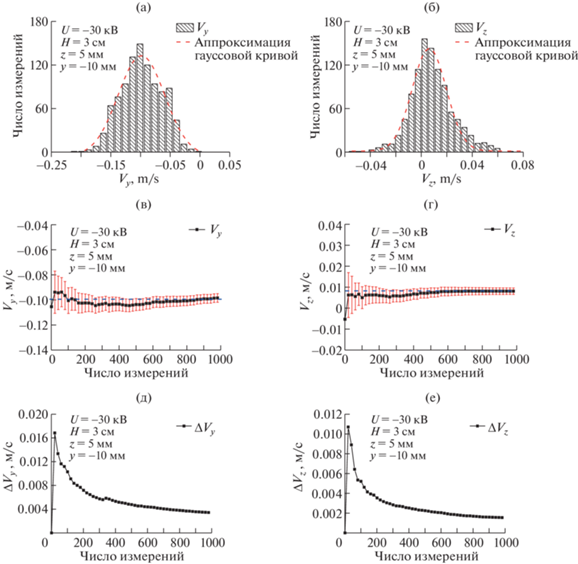

Рассматривая поле скоростей целиком, можно утверждать, что достоверность PIV-измерений сохраняется в соответствии с анализом, проведенным выше. Переходя к анализу надежности 1000 измерений в некоторой точке поля течения, можно запросить подтверждение, что число замеров также достаточно для правильного вычисления величины, усредненной по времени. Например, рисунок изображает статистический анализ скорости в некоторой произвольной точке в x-плоскости измерений. Поскольку справедливость поточечного статистического анализа в z плоскости была уже подтверждена в [17], процедуру анализа не будем повторять в настоящей работе. Очевидно, что на рис. 4а и 4б все 1000 примеров V_y и V_z попадают в статистическую последовательность и каждая гистограмма хорошо укладывается в гауссову кривую распределения. Рисунки 4в и 4г показывают эволюцию средней скорости ${{\bar {V}}_{n}}$ (символы в виде черных квадратов) и ее неопределенности $\Delta {{V}_{i}}$ (символы в виде красных отрезков) в зависимости от числа замеров. В данном примере имеем $~{{\bar {V}}_{y}}$ = –98.48 ± 3.35 мм/с и ${{\bar {V}}_{z}}$ = 9.08 ± 1.98 мм/с, когда n = 1000. Как можно видеть на рис. 4д и 4е, значение n ≈ 800, кажется, является порогом, на котором ${{\bar {V}}_{i}}$ поддерживается без изменений и $\Delta {{V}_{i}}$ сходится к некотором асимптотическому значению (здесь индекс i принимает значения x или y).

2.1. Двумерность течений

В этом разделе будет проверена двумерность ЭГД-течений, индуцированных актуатором в виде плоского лезвия, с помощью интеграла от дивергенции скорости в профильном поле. Хорошо известно, что несжимаемая вязкая ньютоновская жидкость должна теоретически удовлетворять уравнению неразрывности в виде $\nabla \cdot \vec {V}{\text{\;}} = {\text{\;}}0$. Применяя теорему о дивергенции векторного поля, также известную как теорема Грина–Остроградского, можно проанализировать количество жидкости, протекающей через некоторый контрольный объем. Этот метод, который реализуется посредством интегрирования дивергенции векторного поля по заданному объему, играет важную роль в обеспечении сохранения потока жидкости. Известно, что равная нулю дивергенция означает, что ни источники, ни стоки не существуют внутри контрольного объема в случае несжимаемой жидкости. Следовательно, чистый поток (разность между количеством вытекшей и притекшей жидкостями) может быть определен как

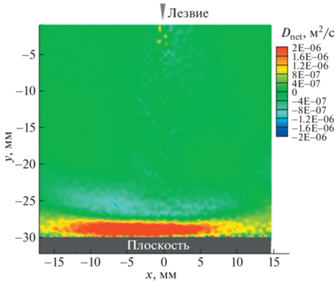

где Ω – контрольный объем. Чтобы проверить двумерность ЭГД-струи в нашем случае, вычислим интеграл от дивергенции поля скоростей в случае двумерного вида уравнения (2.1), т.е. $\iint_S {(\partial {{{\bar {V}}}_{x}}/~\partial x + \partial {{{\bar {V}}}_{y}}/~\partial y)}ds$. Каждый контрольный объем S в поле профиля струи (Z плоскость) представляет собой квадратную сетку 0.506 × 0.506 мм. Рисунок 5 подтверждает, что D_net практически равно нулю во всей области (зеленый цвет), это означает, что скорость в z направлении (по нормали к плоскости рис. 5) либо постоянна или равна нулю. Вообще говоря, типичная трехмерная ЭГД-струя, генерированная трехмерной геометрией, имеет не пренебрежимо малую ${{\bar {V}}_{z}}$. Например, соотношение ${{\bar {V}}_{z}} = {{\bar {V}}_{x}}$ верно для некоторой ЭГД-струи в геометрии плоской точки, даже в конфигурации плоского лезвия, скорость ${{\bar {V}}_{z}}$ не столь велика, как ${{\bar {V}}_{x}}$. Как было отмечено ранее [17], имеет место очень маленькое значение ${{\bar {V}}_{z}}{\text{/}}{{\bar {V}}_{y}}$ в средней части лезвия, что результируется в пренебрежении ${{\bar {V}}_{z}}$ при обработке экспериментальных данных [17]. Основываясь на этом анализе, то, что ${{\bar {V}}_{z}}$ равно нулю, а не постоянной величине, оказывается верным в большей части площади на рис. 5. Однако вблизи плоского электрода положительное значение (красный цвет) ${{D}_{{net}}}$, которое представляет собой жидкость, вытекающую из Z плоскости, есть признак трехмерного поведения. Это может быть вызвано либо неперпендикулярным падением струи на пластину, либо отражением жидкости во всех направлениях вблизи пластины. К счастью, трехмерное поведение вблизи зоны падения не влияет на анализ двумерности поведения жидкости ниже ножевого электрода. В проводимом исследовании основная область струи рассматривается как зона основного внимания для рассмотрения.

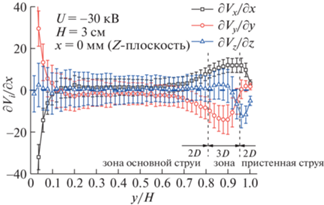

На рис. 6 построены три члена дивергенции скорости и их неопределенности вдоль центральной линии x = 0 в плоскости Z. Это иллюстрирует тренд эволюции и позволяет сравнить амплитуду трех компонент в поле течения, чтобы отразить двумерный характер струи. На практике каждая компонента в декартовых координатах состоит из члена, усредненного во времени, и его неопределенности, что используется для критической оценки надежности данных. Таким образом, дивергенция может быть задана следующим образом:

где индекс k обозначает три возможные компоненты. Учитывая правило дифференцирования суммы, первое слагаемое в правой части уравнения (2.2) можно заменить на $\partial {{\bar {V}}_{k}}{\text{/}}\partial {{x}_{k}}$, которое может быть вычислено с помощью центральной разности. В декартовых координатах имеем где h – расстояние между узлами квадратной сетки в плоскости Z. Соответственно, выражения для неопределенности для этих членов могут быть записаны как в [18]: где ΔV_k – неопределенность скорости, определенная в предыдущей части. Ясно, что вдоль оси $\partial {{\bar {V}}_{z}}{\text{/}}\partial z$ (символы в виде голубых треугольников) изменяется вблизи нуля при рассмотрении неопределенности скорости (символы в виде голубых отрезков) в основной области. На рис. 6 двумерность оказывается справедливой в областях y/H < 0.8 и y/H > 0.95, где $\partial {{\bar {V}}_{x}}{\text{/}}\partial x$ и $\partial {{\bar {V}}_{y}}{\text{/}}\partial y$ симметричны относительно нуля и, таким образом, взаимно уничтожают друг друга. Отметим, что на практике x = 0 в плоскости Z вовсе не обязательно совпадает с центральной осью струи, возникающей при наличии небольшого угла наклона (что означает ${{\bar {V}}_{x}}$ ≠ 0 при x = 0). Вот почему можно видеть большие значения ${{\bar {V}}_{x}}{\text{/}}\partial x$ и $\partial {{\bar {V}}_{y}}{\text{/}}\partial y$ при y/H < 0.05, и симметрия этих двух слагаемых означает, что некоторое двумерное течение развивается в плоскости Z без наличия z-компоненты скорости в этой области.

Аналогичная ситуация может быть найдена в зоне падения ($y{\text{/}}H$ > 0.95), где баланс $\partial {{\bar {V}}_{x}}{\text{/}}\partial x$ и $\partial {{\bar {V}}_{z}}{\text{/}}\partial z$ дает почти нулевое значение $\partial {{\bar {V}}_{y}}{\text{/}}\partial y$. Это приводит к тому, что пристенная струя течет по пластине в z-направлении в плоскости Y (параллельно плоскости электрода). Однако область вблизи плоскости (0.82 < $y{\text{/}}H~$< 0.95) демонстрирует особенность, где ни один из этих трех членов не доминирует. Такая трехмерная характеристика может быть отнесена к комбинации изменения градиента давления, отражения скорости и угла наклона струи.

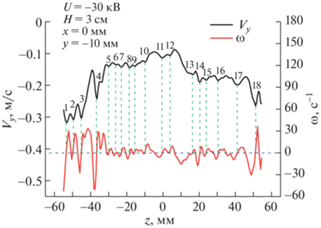

Хотя вышеприведенные исследования могут продемонстрировать, что двумерное течение в общем случае может возникнуть ниже ножевого электрода, этот результат должен быть интерпретирован с осторожностью. Действительно, неоднородное распределение скорости уже было найдено на рис. 3а и свидетельство о конкуренции струй может ясно просматриваться на рис. 7. На нем изображены 18 положений максимальной скорости, определенные вдоль всей длины ножевого электрода при построении графика V_y при y = –10 мм. Что стоит отметить по поводу продольной скорости на рис. 7, так это то, что распределение ${{\bar {V}}_{y}}~$ не остается постоянным при смене заданного y. Инжекция становится более интенсивной по обе стороны из-за граничного эффекта и в средней области струя кажется поджатой. Более точное детектирование может быть выполнено с использованием угловой скорости ω, которая задается выражением 0.5($\partial {{\bar {V}}_{y}}{\text{/}}~\partial x - \partial {{\bar {V}}_{x}}{\text{/}}\partial y$). В этом методе положение ω = 0 отмечает место, где ω из отрицательного становится положительным, соответствуя точке сильной инжекции на ножевом электроде. Присутствие дисперсных пиков может быть результатом совместного влияния приложенного напряжения, межэлектродного зазора и шероховатости электрода. В следующем разделе будет приведено углубленное обсуждение этого факта, основываясь на трехмерной структуре струй.

2.2. Реконструкция трехмерной структуры

Были проведены две серии экспериментов с подбором расстояния между электродами от 1 до 3 см и в каждой серии к ножевому электроду были приложены отрицательные напряжения от ‒10 до –30 кВ соответственно. Поскольку усредненная по времени скорость ЭГД-струи при положительном напряжении оказывается меньше, чем при отрицательных напряжениях, были выбраны более эффективные отрицательные напряжения для проведения экспериментов [8]. В этом процессе электроны испускаются с металлического электрода в жидкость и объединяются с нейтральными молекулами, образуя отрицательные ионы. Постепенное накопление отрицательных зарядов той же самой полярности, как и у электрода, приводит к гомогенно заряженному слою и эти объемные заряды отрицательной полярности удаляются от ножевого электрода и приближаются к плоскому электроду за счет кулоновских сил. Под влиянием вязкого трения движение этих зарядов одновременно вызывает движение окружающей жидкости.

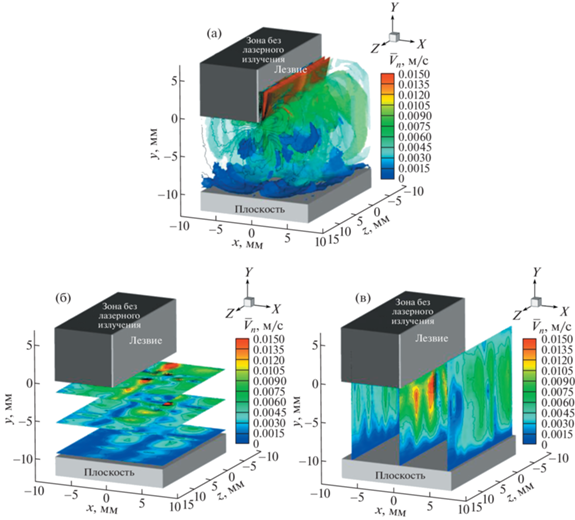

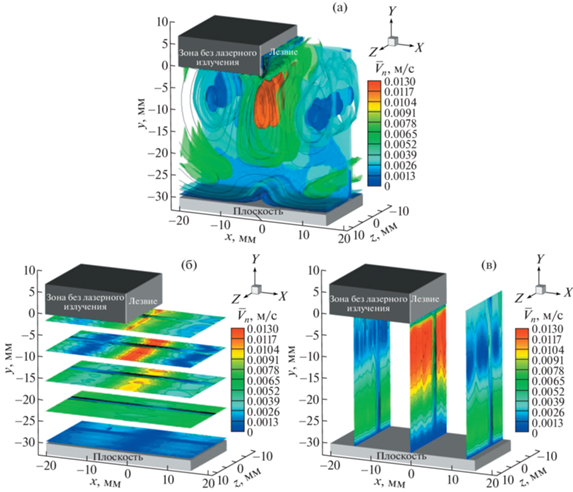

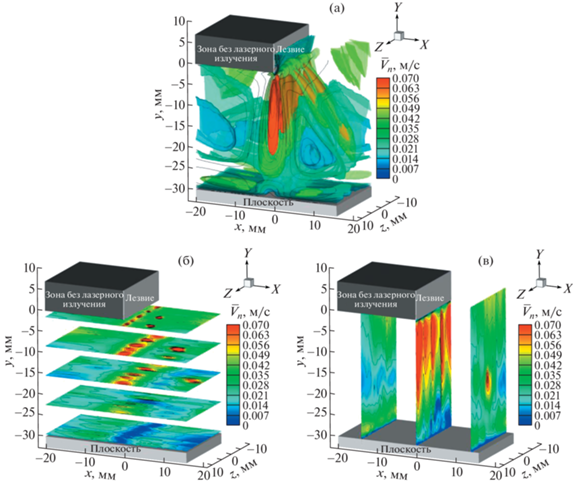

Для визуализации трехмерной структуры поля течения в средней области лезвия измеренные параллельные мульти-плоскости были связаны на длине 2 см в z-направлении в средней части, как изображено на рис. 8–11.

2.2.1. Структура, зависящая от электрического поля. В предыдущем исследовании [10] были отмечена сильная зависимость между максимальной скоростью в центральной части струи и средней напряженностью электрического поля. Например, режим сильной инжекции характеризуется большим наклоном кривой ${{\bar {V}}_{{max}}}\left( {{{{\bar {E}}}_{m}}} \right)$ в случае сильного электрического поля, что соответствует генерации струи с большей скоростью и меньшей полушириной, также как в случае двух пристенных струй вдоль пластины (см. ситуацию на рис. 11, в которой U = –30 кВ и H = 1 см). Наоборот, режим слабой инжекции с малым наклоном данной кривой в слабом электрическом поле отождествляется со струей с небольшой скоростью и большей полушириной, как в случае двух больших вихрей, вращающихся в противоположных направлениях (см. случай на рис. 8а, в котором U = –10 кВ и H = 3 см). В случае средней напряженности электрического поля струя с умеренной скоростью и умеренной полушириной сопровождается двумя пристенными струями, не полностью развитыми на плоском электроде, обе эти струи последовательно смещаются вверх в дальнем поле и участвуют в закрутке вихрей рядом с основной струей (см. случаи на рис. 9а, когда U = –30 кВ и H = 3 см, и на рис. 10а, когда U = –10 кВ и H = 1 см). Очевидно, что хотя средняя напряженность электрического поля в этих двух случаях равна 1000 кВ/м, между рис. 9 и 10 можно видеть существенную разницу, как в скорости, так и в трехмерной структуре течения. Эту несогласованность можно объяснить, в частности, невозможностью использования среднего электрического поля в качестве критерия в столь сильном асимметричном электрическом поле, которое индуцируется плоским ножевым электродом. Ссылаясь на график ${{\bar {V}}_{{max}}}\left( {{{{\bar {E}}}_{m}}} \right)$ в [10], можно перевести (транслировать) кривые с различными зазорами между электродами так, чтобы позволить всем кривым накладываться одна на другую на графике и, таким образом, горизонтальные координаты, соответствующие смещенным кривым, будут переопределены как эквивалентное электрическое поле ${{\bar {E}}_{{eq}}}$. Используя такой метод, можно вывести, что условие U = –10 кВ, H = 1 см эквивалентно условию U = –17.2 кВ, H = 3 см, пересчитанному на генерацию ЭГД струи с тем же самым максимумом скорости. Отметим, что абсолютная величина этого напряжения (17.2 кВ), соответствующая ${{\bar {E}}_{{eq}}}$, значительно ниже по сравнению с величиной 30 кВ, связанной с ${{\bar {E}}_{m}}$. Таким образом, справедливо, что при условии для напряжения и зазора между электродами на рис. 10а возникает менее интенсивная струя с более слабой инжекцией, чем струя на рис. 9а.

2.2.2. Параметрическое влияние ЭГД-струй. Структура ЭГД-струи есть следствие общего влияния факторов, относящихся к приложенному напряжению, зазору между электродами и шероховатости электродов. На вопрос по поводу такого параметра, как напряжение, когда высокое электрическое напряжение приложено к электроду, можно сказать, что несколько теоретических механизмов, связанных с границей раздела металл/жидкость, способны привести к движению жидкости, такому как инжекция за счет излучения поля и инжекция за счет электрохимической реакции [19]. Ввиду относительно высокой удельной проводимости рабочей жидкости (~10^–9 См/м) и того факта, что область трехмерной реконструкции все еще находится в центральной зоне лезвия (там, где напряженность электрического поля порядка 10⁷ В/м), механизм электрохимической инжекции должен быть рассмотрен для этой зоны и перенос электронов имеет место внутри электрического двойного слоя (ЭДС), тогда процесс транспорта реагентов включается в рассмотрение [20–22]. Подводя итог, разность потенциалов в электрическом двойном слое существенно определяет интенсивность инжекции заряда. Это влечет тот факт, что феноменологически приложенное напряжение воздействует на скорость и структуру индуцированной струи. Однако более скоростная струя на кромке лезвия может ассоциироваться с инжекцией за счет излучения поля, в которой рабочая функция материала электрода (в рассматриваемом случае это 4.48 эВ для нержавеющей стали [15]) определяет минимальную энергию, необходимую для ухода электрона с поверхности материала. В настоящем исследовании интересной находкой было то, что механизм инжекции сильно ослаблен при z = 0 мм в центре лезвия (см. все срезы в плоскости X на рис. с 8в по 11в). Довольно выраженное подавление инжекции может быть отмечено в центре лезвия при U = –10 кВ, что может возникать из-за величины напряжения, которое приближается к порогу возникновения струи.

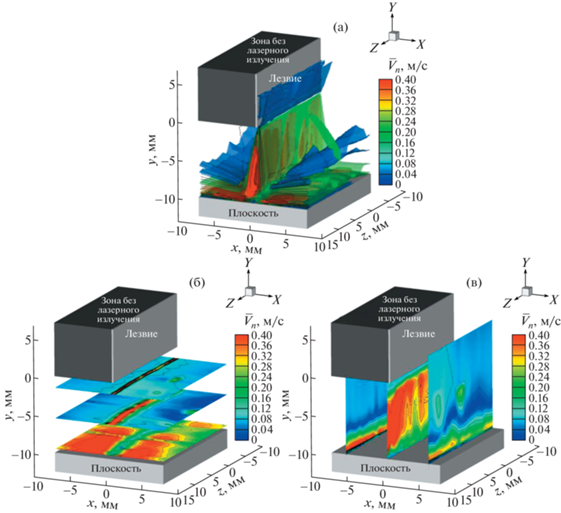

Другой неожиданный результат состоит в том, что при U = –30 кВ существуют явления добавочной инжекции вдоль ножевого электрода с дополнительными ЭГД-струями, текущими наклонно вниз в диэлектрической жидкости при z = 4 и 10 мм (см. рис 9а и 11а). Поскольку эти дополнительные струи главным образом получены в том же положении вдоль ножевого электрода (в случае H = 3 см см. срез с y = –0.5 мм на рис. 9б и срез с x = 12 мм на рис. 9в, а в случае H = 1 см см. также срез с y = –0.5 мм на рис. 11б и срез с x = 6 мм на рис. 11в), а возможным объяснением может быть то, что шероховатость электрода изменяет первоначальный радиус кривизны вдоль электрода, делая локальное электрическое поле в этих специфических положениях более интенсивным, чем ожидалось. Будучи подверженным воздействию высокого напряжения, процесс переноса электронов может быть облегчен и дополнительные струи могут быть индуцированы в соответствующих положениях. Однако в случае U = –10 кВ локальное электрическое поле все же недостаточно сильное, чтобы генерировать дополнительные ЭГД-струи (см. рис. 8 и 10).

Обращаясь к эффекту зазора между электродами, можно сказать, что, по-видимому, при низком напряжении струя движется вниз вдоль лезвия с относительно малой скоростью и распространяется при почти равной скорости, делая в этом случае влияние межэлектродного пространства несущественным. Однако при высоком напряжении межэлектродное пространство играет более важную роль во влиянии на эволюцию и растекание струи. Очевидно, что для большего зазора (например, H = 3 см) неоднородное распределение скорости гораздо более выражено вдоль лезвия (см. срез с x = 0 мм на рис. 9в). Несогласованность распределения скорости вдоль лезвия может быть существенно связана с нерегулярностью емкости инжекции заряда, когда струя имеет достаточно пространства для развития вниз по потоку. Тем не менее при меньшем зазоре (например, H = 1 см) потенциально несогласованное развитие струи вдоль лезвия экранируется этим коротким расстоянием и дает квазиоднородное распределение скорости.

Наиболее поразительное наблюдение состоит в том, что вероятность появления инжекции заряда вдоль кромки лезвия существенно зависит от эквивалентного электрического поля ${{\bar {E}}_{{eq}}}$. Отметим, что порядок усиления ${{\bar {E}}_{{eq}}}$ можно перечислить следующим образом (см. рис. 8, 10, 9 и 11). При меньших значениях ${{\bar {E}}_{{eq}}}$, положение инжектируемой зоны главным образом определяется распределением шероховатости электрода. По мере того, как ${{\bar {E}}_{{eq}}}$. возрастает, во все больших и больших областях на лезвии достигается порог инжекции и, таким образом, ожидается, что число зон с эффективной инжекцией также последовательно возрастает. В настоящем исследовании три области могут быть видны в срезе при y = –0.5 мм на рис. 8б, четыре области на рис. 10б, пять областей на рис. 9б и непрерывная зона, образованная объединением многих областей может быть видна на рис. 11б. Наличие пяти областей инжекции на двух сантиметрах длины на рис. 9б поддерживает наблюдение, зафиксированное на рис. 7, что 4–5 областей обнаружены в середине лезвия. Эти трехмерные структуры приводят к выводу, что в произвольно заданном сечении (плоскость Z) в середине ножевого электрода некоторая двумерная ЭГД-струя расширяется вниз по потоку в направлениях x и y. Как оказывается, выбор положения слева или справа от центра лезвия подходит для анализа ЭГД-течений в рассматриваемой геометрии, поскольку это целевое положение делает возможным выбор двумерной ЭГД-струи с некоторой заданной скоростью.
