1. ПОСТАНОВКА ЗАДАЧИ

Рассматривается вертикально стратифицированная среда конечной глубины H. Исходной является линеаризованная система уравнений гидродинамики относительно невозмущенного состояния, которая имеет вид [1, 2, 7]

где $(U(z),V(z),0)$ – вектор фонового сдвигового течения на горизонте z, (${{U}_{1}}$, ${{U}_{2}}$, $W$) – компоненты возмущенной скорости, ($p$, $\rho $) – возмущения давления и плотности, ${{\rho }_{0}}(z)$ – невозмущенная плотность среды, $Q(x,y,z,t)$ – плотность распределения источников массы. В приближении Буссинеска уравнение для малых возмущений вертикальной компоненты скорости можно представить в виде [6, 7, 14, 15] где ${{N}^{2}}(z)$ – квадрат частоты Брента–Вяйсяля (частоты плавучести), $g$ – ускорение свободного падения. Граничные условия берутся в виде (вертикальная ось $z$ направлена вверх): $W = 0$ при $z = 0, - H$.

Далее используются следующие предположения. Рассматривается гармонический источник возмущений интенсивности q, расположенный на горизонте ${{z}_{0}}$: $Q(x,y,z,{{z}_{0}},t)$ = $q{\text{exp}}(i\omega t)\delta (x)\delta (z)$(z – z₀). Частота плавучести предполагается постоянной: $N(z) = N = \operatorname{const} $. Предполагается также, что выполнено условие устойчивости Майлса–Ховарда для числа Ричардсона [1, 2, 21]: $Ri = {{N}^{2}}{\text{/}}\left( {{{{\left( {\frac{{dU}}{{dz}}} \right)}}^{2}} + {{{\left( {\frac{{dV}}{{dz}}} \right)}}^{2}}} \right)$ > 1/4. Так как при наличии фоновых сдвиговых течений ВГВ взаимодействуют с этими течениями и обмениваются с ними энергией, то собственные волновые колебания могут быть экспоненциально нарастающими [1, 12, 22, 23]. Поэтому необходимо, чтобы вертикальный градиент фоновых сдвиговых течений был невелик по сравнению с частотой плавучести. Если выполнено условие Майлса–Ховарда, то соответствующая спектральная задача не имеет комплексных собственных значений [1, 13, 24, 25]. Характерные значения чисел Ричардсона в реальных океанических условиях при отсутствии динамической неустойчивости фоновых сдвиговых течений могут находиться в интервалах от 2 до 20 [3, 4, 18–20]. Функции $U(z),$ $V(z)$ – линейные: $U(z) = {{U}_{0}} + ({{U}_{0}} - {{U}_{H}})z{\text{/}}H$, $V(z) = {{V}_{0}} + ({{V}_{0}} - {{V}_{H}})z{\text{/}}H$, ${{U}_{0}} = U(0),$ ${{U}_{H}} = U( - H)$, ${{V}_{0}} = V(0),$ ${{V}_{H}} = V( - H)$. В безразмерных переменных $x{\kern 1pt} * = \pi x{\text{/}}H,$ $y{\kern 1pt} * = \pi y{\text{/}}H,$ $z{\kern 1pt} * = \pi z{\text{/}}H,$ $W{\kern 1pt} * = W{{H}^{2}}{\text{/}}{{\pi }^{2}}q$, $\omega {\kern 1pt} * = \omega {\text{/}}N,$ t* = tN, ${{M}_{x}}(z{\kern 1pt} *)$ = $\pi U(z{\kern 1pt} *){\text{/}}NH = {{a}_{x}} + {{b}_{x}}z{\kern 1pt} *,$ ${{a}_{x}} = \pi {{U}_{0}}{\text{/}}NH,$ ${{b}_{x}} = ({{U}_{0}} - {{U}_{H}}){\text{/}}NH$, M_y(z*) = = $\pi V(z{\kern 1pt} *){\text{/}}NH = {{a}_{y}} + {{b}_{y}}z{\kern 1pt} *,$ ${{a}_{y}} = \pi {{V}_{0}}{\text{/}}NH,$ ${{b}_{y}} = ({{V}_{0}} - {{V}_{Н}}){\text{/}}NH$ (индекс “*” далее опускается) уравнение (1.1) имеет вид

Параметр $b = \sqrt {b_{x}^{2} + b_{y}^{2}} $ есть величина, обратная квадратному корню из числа Ричардсона: $b = 1{\text{/}}\sqrt {Ri} $. Условие устойчивости Майлса–Ховарда означает, что $\left| b \right| < 2$. Параметр $a = \sqrt {a_{x}^{2} + a_{y}^{2}} $ определяет отношение модуля скорости течения на поверхности $\sqrt {U_{0}^{2} + V_{0}^{2}} $ к максимальной групповой скорости распространения ВГВ в стратифицированной среде конечной глубины, равной $NH{\text{/}}\pi $ [2, 6].

Решение (1.2) ищется в виде [7, 14, 15]

где функция $\varphi (\mu ,\nu ,z)$ определяется из решения краевой задачи

Решения для источников более общего вида определяются соответствующей сверткой [2, 6, 7].

2. СВОЙСТВА РЕШЕНИЙ КРАЕВОЙ ЗАДАЧИ

В общем случае аналитическое исследование краевой задачи (1.3) представляет значительную математическую трудность, и для произвольных распределений $N(z),\;V(z),\;U(z)$ возможно только ее численное решение [1, 5–7, 9, 25]. При изучении одномерного модельного сдвигового течения ($V(z) = 0$, ${{M}_{y}}(z) = 0$) аналитическое решение краевой задачи (1.3) с нулевой правой частью выражается через модифицированные функции Бесселя мнимого индекса [7, 16, 17]:

${{f}_{ \pm }}(\omega ,z,\mu ) = \sqrt {2\beta r(z))} {{I}_{{ \pm i\lambda }}}(\beta r(z)),$ $r(z) = \omega - \mu {{M}_{x}}(z),$ $\lambda = \sqrt {{{\beta }^{2}} - 1{\text{/}}4,} $ $\beta = k{\text{/}}{{b}_{x}}\mu ,$ где ${{I}_{{ \pm i\lambda }}}$ – модифицированная функция Бесселя мнимого индекса $ \pm i\lambda $. Так как условие Майлса–Ховарда для числа Ричардсона означает, что ${{b}^{2}} < 4$, поэтому ${{\beta }^{2}} > 1{\text{/}}4$ и значения λ действительны. Функция ${{I}_{{i\lambda }}}(\tau )$ при действительных значениях λ и при $\left| \tau \right| < \lambda $ осциллирует. При мнимых значениях λ функция ${{I}_{{i\lambda }}}(\tau )$ стремится к бесконечности при больших $\tau $ и нигде не осциллирует при $\tau > 0$. Поэтому для того, чтобы значения λ были действительными для любых $k,\;\mu $, достаточно, чтобы ${{b}^{2}} < 4$, что совпадает с условием Майлса–Ховарда для числа Ричардсона [16, 17]. Собственные значения определяются из дисперсионного уравнения: ${{I}_{{i\lambda }}}(\beta r(0)){{I}_{{ - i\lambda }}}(\beta r( - \pi )) - {{I}_{{ - i\lambda }}}(\beta r(0)){{I}_{{i\lambda }}}(\beta r( - \pi ))$ = 0. Результаты численного решения краевой задачи (1.3) для произвольного одномерного сдвигового течения приведены в [7, 14, 15].

Фазовая структура дальних полей ВГВ, генерируемых точечным источником возмущений в стратифицированной среде со сдвиговыми течениями, зависит от поведения стационарных точек фазовой функции $S = t(\mu \mathop V\nolimits_x + \nu \mathop V\nolimits_y - \mathop \omega \nolimits_n (\mu ,\nu ))$, которые определяются из решения системы уравнений [6, 7]: ${{V}_{x}} = x{\text{/}}t = \frac{{\partial \mathop \omega \nolimits_n (\mu ,\nu )}}{{\partial \mu }},$ ${{V}_{y}} = y{\text{/}}t = \frac{{\partial \mathop \omega \nolimits_n (\mu ,\nu )}}{{\partial \nu }}$. Множество точек на горизонтальной плоскости $(x,y)$, для которых существуют решения этой системы уравнений, определяет для каждой отдельной моды ВГВ пространственную зону, внутри которой волновое поле осциллирует, вне этой зоны при больших временах волновое поле экспоненциально мало. Поведение волнового поля на границах волновой зоны определяется аналитическими свойствами дисперсионных соотношений.

Для реальных распределений частоты плавучести и фоновых сдвиговых течений волновая зона может быть ограничена двумя замкнутыми кривыми: передним и задним фронтом. Передний волновой фронт определяется асимптотикой поведения дисперсионных соотношений при малых волновых числах. Задний волновой фронт зависит от характера асимптотик дисперсионных соотношений при больших волновых числах. При отсутствии течений передний фронт – окружность с радиусом Ct, где C – максимальная групповая скорость отдельной волновой моды, а задний фронт стягивается в начало координат. Максимальная групповая скорость ВГВ в стратифицированной среде без учета наличия сдвиговых течений и вращения достигается при $k = 0$ [2, 6, 7].

Для данного модельного линейного двухмерного распределения сдвигового течения возможно построить асимптотики собственных функций ${{\varphi }_{n}}(\mu ,\nu ,z)$ и собственных значений $\mathop \omega \nolimits_n (\mu ,\nu )$спектральной задачи (1.3) с нулевой правой частью при малых волновых числах. Введем полярные координаты: $\mu = k\cos \psi ,$ $\nu = k\sin \psi $. В результате из (1.3) можно получить

где ${{\xi }_{n}} = {{\omega }_{т}}{\text{/}}k$ и, $a = {{a}_{x}}\cos \psi + {{a}_{y}}\sin \psi $, $b = {{b}_{x}}\cos \psi + {{b}_{y}}\sin \psi $. Решение задачи (2.1) при малых значениях волновых чисел ищется в виде [6, 26]

Тогда для определения функций $\varphi _{n}^{0}(\psi ,z)$, $\xi _{n}^{0}(\psi )$ можно получить

Общее решение (2.2) имеет вид: $\varphi _{n}^{0} = \sqrt \xi ({{C}_{1}}{\text{cos}}(B{\text{ln}}\left| \xi \right|) + {{C}_{2}}{\text{sin}}(B{\text{ln}}\left| \xi \right|))$, где $\xi = \xi _{n}^{0} - (a + bz)$, $B = \sqrt {1{\text{/}}{{b}^{2}} - 1{\text{/}}4} $ (в силу условия Майлса–Ховарда $\left| b \right| < 2$). Значения C_{1, 2} определяются из граничных условий. В результате можно получить: $\xi _{n}^{0}(\psi ) = a + \pi b{\text{/}}D$, $D = \exp (sign(b)\pi n{\text{/}}B) - 1$, $n = \pm 1, \pm 2$, ... . Таким образом, при малых волновых числах собственные значения спектральной задачи (1.3) в первом приближении имеют вид: ${{\omega }_{n}}(k) = (a + \pi b{\text{/}}D)k + O({{k}^{3}})$.

3. РЕЗУЛЬТАТЫ ЧИСЛЕННЫХ РАСЧЕТОВ

Собственные значения краевой задачи (1.3) можно представить в виде ${{\omega }_{n}}(\mu ,\nu )$ или ${{\mu }_{n}}(\nu ,\omega )$. Далее рассматриваются дисперсионные зависимости ${{\mu }_{n}}(\nu )$($\omega $ – фиксированный параметр). В использованных моделях линейных двухмерных сдвиговых течений параметр a < 1, это означает, что амплитуды скорости сдвиговых течений на поверхности не превышают (по порядку величины) максимальной групповой скорости распространения ВГВ, что наблюдаемо в условиях Мирового океана [3, 4, 18–20]. Параметр $\omega $ определяет отношение частоты свободной волны к значению частоты плавучести, и в численных расчетах использовались типичные значения этого параметра, наблюдаемые при измерении ВГВ в реальных океанических условиях [3, 4, 18–20].

В настоящей работе используется гидрологическая модель двумерного линейного сдвигового течения, в том числе с возможностью изменения течением своего направления с увеличением глубины. Это означает, в частности, что выбрав соответствующую систему координат можно, без ограничения общности, рассматривать постоянную и линейную зависимости компонент сдвигового течения от глубины. Действительно, пусть $(U{\kern 1pt} '(z),V{\kern 1pt} '(z))$ – компоненты вектора скорости сдвигового течения в системе координат $Ox{\kern 1pt} 'y{\kern 1pt} '$, которая получается из исходной системы координат $Oxy$ поворотом на некоторый угол $\alpha $ относительно начала координат. Тогда в новой системе координат компоненты вектора сдвигового течения можно представить в виде

Выбирая угол поворота $\alpha $ таким образом, что $tg\alpha = - {{b}_{x}}{\text{/}}{{b}_{y}}$, можно получить: $bx{\kern 1pt} ' = 0$, и, соответственно, если $tg\alpha = {{b}_{y}}{\text{/}}{{b}_{x}}$, то $by{\kern 1pt} ' = 0$.

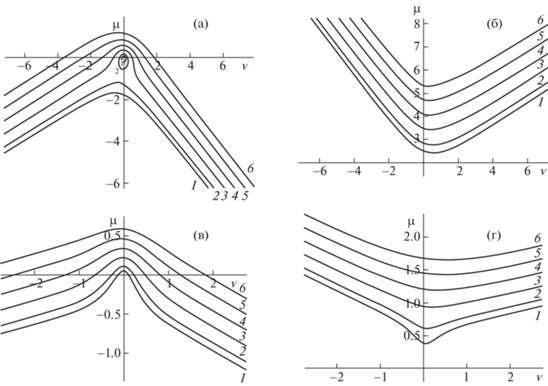

На рис. 1 представлены результаты расчетов дисперсионных кривых $\mu (\nu )$ для различных значений частоты $\omega $ и параметров течения: линии 1–6 – $\omega = $ 0.125, 0.25, 0.5, 0.75, 1.0, 1.25. Здесь и далее все расчеты приведены для первой волновой моды, индекс n опущен. Исходя из многочисленных результатов океанологических наблюдений фоновых сдвиговых течений в различных акваториях Мирового океана [3, 4, 18–20], для численных расчетов использовались следующие модельные распределения двухмерного сдвигового течения по глубине – функций $U(z),\;V(z)$: $U(z) = 2\pi {\text{/}}15$ (рис. 1а, б, 2–4), $U(z) = 6\pi {\text{/}}15$ (рис. 1в, г, 5–6), $V(z) = 2\pi {\text{/}}15 + 0.2z$ (рис. 1–6).

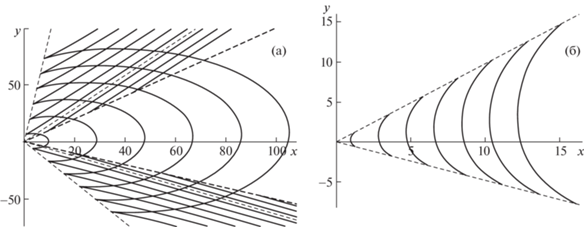

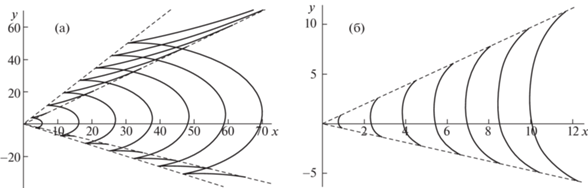

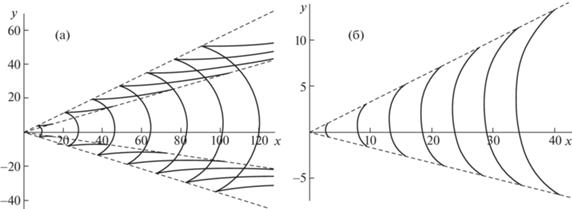

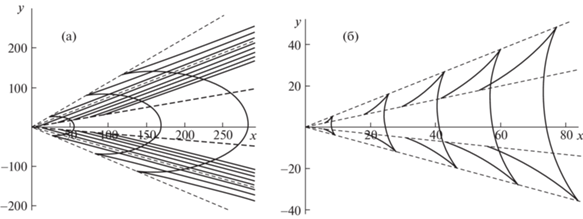

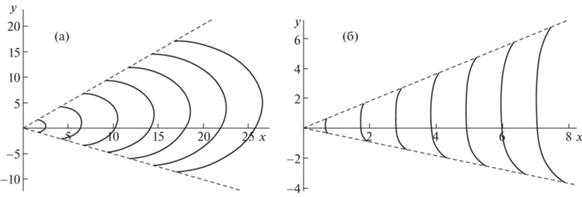

На рис. 2–6 изображены результаты расчетов линий равной фазы, которые имеют вид параметрического (с параметром $\nu $) семейства кривых

Значения параметров для численных расчетов были следующие: $\omega = 0.45,$ $t = 35$ (рис. 2), $\omega = 0.75,$ $t = 21$ (рис. 3, 6), $\omega = 1.5,$ $t = 11$ (рис. 4), $\omega = 0.125,$ $t = 125$ (рис. 5). Сплошные линии на рис. 2–6 – линии равной фазы, штриховые линии – волновые фронты.

Численные расчеты показывают, что двухмерность сдвиговых течений является причиной заметной асимметрии дисперсионных зависимостей $\mu (\nu )$ относительно оси $O\mu $. Различный характер поведения функций $\mu (\nu )$ при $\nu \to \pm \infty $ может приводить к появлению дополнительных волновых фронтов. Каждая дисперсионная кривая при фиксированных значениях параметра $\omega $ состоит из нескольких ветвей: нижней и верхней. Значения $\mu (\nu )$ на верхней ветви всегда больше нуля, и эта ветвь представляет собой одну разомкнутую линию с одним минимумом, причем значение этого минимума уменьшается при уменьшении параметра $\omega $. Значения $\mu (\nu )$ на нижней ветви могут быть как положительные, так и отрицательные, и эта ветвь может состоять как из одной, так и двух линий. При относительно небольших значениях параметра $\omega $ нижняя ветвь может состоять из одной замкнутой и одной разомкнутой кривой. Далее, по мере увеличения частоты $\omega $ происходит качественная перестройка этих двух кривых, и при некотором значении $\omega $ ветви могут сливаться, образуя одну омега-образную линию, отвечающую многозначности функции $\mu (\nu )$для определенных интервалов значений $\nu $. По мере увеличении параметра $\omega $ происходит размыкание замкнутых кривых, и нижние ветви дисперсионных кривых становятся однозначными функциями переменной $\nu $.

Двухмерность сдвиговых течений является причиной заметной пространственной (относительно оси Ox) асимметрии линий равной фазы. Генерируемая волновая система состоит из волн двух типов: кольцевых (поперечных) и клиновидных (продольных). Кольцевые (поперечные) волны занимают все пространственную область внутри волнового клина с углом раствора $\gamma $ (γ = = ${\text{|}}arctg(\mu {\kern 1pt} '(\nu _{1}^{*})) - arctg(\mu {\kern 1pt} '(\nu _{2}^{*})){\text{|}}$, где $\nu _{{1,2}}^{*}$ – корни уравнения $\mu {\kern 1pt} '{\kern 1pt} '(\nu ) = 0$ для рис. 2а, 3а, 5а, б, 6а, и $\nu _{{1,2}}^{*} = \pm \infty $ для рис. 2б, 3б, 4а, б, 6б и могут иметь форму вогнутых (рис. 3а, 4а, 5а, б, 6а) или выпуклых (рис. 2б, 3б, 4б, 6б) дуг. Клиновидные (продольные) волны каждой моды ограничены как волновым фронтом с углом раствора $\gamma $, так и одной (рис. 3а, 5б, 6а) или двумя (рис. 2а, 5а) парами внутренних волновых фронтов. Внутренние фронты на рис. 3а, 5б, 6а, а также внутренняя пара из двух пар внутренних фронтов на рис. 2а, 5а задаются уравнениями $y = - \mu {\kern 1pt} '( \pm \infty )x$. Внешняя пара из двух пар волновых фронтов на рис. 2а, 5а (т.е. средняя пара из трех пар фронтов) определяется уравнениями $y = - \mu {\kern 1pt} '({{\nu }_{{1,2}}})x$), где ν_{1, 2} – корни уравнения $\mu {\kern 1pt} '(\nu ) = \mu (\nu ){\text{/}}\nu $.

ЗАКЛЮЧЕНИЕ

Решена задача о генерации полей внутренних гравитационных волн, возбуждаемых осциллирующим источником возмущений в конечном слое стратифицированной среды с двумерными модельными линейными сдвиговыми течениями в предположении постоянства частоты плавучести. Построены асимптотики дисперсионных зависимостей при малых волновых числах. Численно исследованы дисперсионные соотношения и фазовые картины возбуждаемых волновых полей для различных режимов волновой генерации, характерных для реальных условий Мирового океана. Показано, что учет двухмерности сдвиговых течений является причиной заметной асимметрии как дисперсионных кривых, так и линий равной фазы. Аналитические оценки и численные результаты показывают, что асимптотические конструкции, использующие модельные представления частоты плавучести и сдвиговых скоростей качественно верно могут описывать фазовую структуру ВГВ.

Асимптотики дисперсионных соотношений позволяют в дальнейшем исследовать более реалистичную задачу изучения динамики ВГВ в океане медленноменяющимися и нестационарными параметрами. В этом случае решение можно представить в виде суммы волновых пакетов, фазовая структура которых определяется аналитическими свойствами соответствующих дисперсионных зависимостей. Конкретный выбор фазовой функции (модельных интегралов) определяется аналитическими свойствами дисперсионных соотношений, зависящих от реальной гидрологии океана. Аналитические выражения дисперсионных кривых также могут использоваться, в частности, для качественной интерпретации наблюдаемых волновых явлений в океане и для разработки дистанционных методов обнаружения ВГВ методами радиолокации.

Полученные результаты дают возможность эффективно рассчитывать фазовую структуру волновых полей, а также исследовать различные режимы волновой генерации для модельных представлений частоты плавучести и сдвиговых течений.

Работа выполнена по темам государственного задания: В.В. Булатов (№ АААА-А20-120011690131-7), И.Ю. Владимиров (№ FMWE-2021-0002) и частичной финансовой поддержке РФФИ проект № 20-01-00111А.
