Физика Земли, 2023, № 1, стр. 54-66

Стохастическое моделирование и разработка уравнения прогноза движений грунта в Байкальской рифтовой зоне

В. А. Павленко 1*, О. В. Павленко 1**

1 Институт физики Земли им. О.Ю. Шмидта
г. Москва, Россия

* E-mail: pavlenko.vasily@gmail.com
** E-mail: olga@ifz.ru

Поступила в редакцию 30.11.2021
После доработки 08.07.2022
Принята к публикации 08.07.2022

Полный текст (PDF)

Аннотация

Для получения реалистичных и корректных оценок сейсмических воздействий в Байкальской рифтовой зоне (БРЗ) построено уравнение прогноза движений грунта, на основе записей местных землетрясений (магнитуды mb ~ 3.4–5.5, гипоцентральные расстояния R ~ 15–220 км), полученных сейсмостанциями “Улан-Удэ” и “Северомуйск”. На первом этапе (в прошлых работах авторов) с помощью стохастического моделирования акселерограмм зарегистрированных местных землетрясений оценены региональные параметры излучения и распространения сейсмических волн (сброшенного в очагах напряжения, добротности среды, геометрического расхождения, ослабления волн на высоких частотах, локального усиления и других). Затем эти параметры использованы для генерации набора акселерограмм землетрясений в широком диапазоне магнитуд (Mw ~ 4.0–8.0) и расстояний (R ~ 1–200 км) на скальном грунте, и построено уравнение прогноза движений грунта (УПДГ), описывающее зависимость пиковых ускорений (PGA) и скоростей (PGV) от магнитуды и расстояния. Полученные оценки PGA сравнены с оценками, полученными по УПДГ, рекомендованным для БРЗ международным проектом GEM (Global Earthquake Model). Разброс оценок, полученных по УПДГ рекомендованным проектом GEM, говорит об актуальности выработки своих УПДГ для российских регионов на основе записей местных землетрясений. Полученные в настоящей работе УПДГ могут использоваться для оценки сейсмической опасности в восточной части БРЗ и будут совершенствоваться с поступлением новых данных.

Ключевые слова: Байкальская рифтовая зона, стохастическое моделирование, уравнения прогноза движений грунта, PGA, GEM, сброшенное напряжение, добротность среды, геометрическое расхождение, локальное усиление, длительность сильных движений.

ВВЕДЕНИЕ

Байкальская рифтовая зона является одним из районов с высокой сейсмической активностью на территории Российской Федерации (РФ). В то же время, это район с достаточно высокой плотностью населения, с крупными городами, такими как Иркутск, Улан-Удэ, Северобайкальск; здесь проходят крупные транспортные магистрали, строится 2-я ветка Северомуйского тоннеля на трассе БАМ. Все это определяет необходимость надежных оценок сейсмической опасности в регионе.

Для сейсмостойкого строительства требуются оценки параметров колебаний земной поверхности при возможных в будущем сильных землетрясениях: пиковых ускорений и скоростей, интенсивности, спектров реакции, продолжительности, преобладающих периодов колебаний и других. Эти параметры требуется оценить для конкретных условий площадок строительства.

Основой для таких оценок служат записи землетрясений, полученные в данном регионе. Если имеется достаточно большое количество записей, для региона выводятся уравнения прогноза движений грунта (УПДГ), которые и дают необходимые оценки. УПДГ позволяют оценивать значения параметров сейсмических движений на поверхности при землетрясениях в зависимости от магнитуды, расстояния от эпицентра, локальных условий в точке наблюдения и, в некоторых случаях, ряда других параметров. Это эмпирические уравнения, в основу которых положены современные представления инженерной сейсмологии о факторах, определяющих выраженность сейсмического воздействия на поверхности. Такие уравнения имеют привязку к региону и создаются методами регрессии на основе региональной базы данных по сильным движениям.

Однако в России достаточное количество данных для разработки региональных УПДГ накоплено лишь в Курило-Камчатской зоне. Особенности сейсмичности в Курило-Камчатской зоне изучены достаточно детально, что отражено в большом количестве научных публикаций [Abubakirov, Gusev, 1990; Гусев, Мельникова, 1990; Гусев, Гусева, 2006; 2017; Гусев и др., 2006; Pavlenko, 2013; и др.].

В других районах РФ с высокой сейсмичностью, таких как Алтае-Саянский регион, Байкальская рифтовая зона, Приморский край, Магаданская область и другие накоплено существенно меньше записей сильных землетрясений, так что эти районы остаются недостаточно изученными в сейсмическом плане.

В таких районах с небольшим количеством записей сильных землетрясений для построения УПДГ можно применить другой подход: по имеющимся записям местных землетрясений оценить региональные характеристики излучения и распространения сейсмических волн: сброшенное в очагах напряжение, добротность среды, параметры геометрического расхождения, локального усиления и другие и использовать эти параметры для построения акселерограмм возможных в будущем сильных землетрясений, которые описывали бы колебания поверхности в широком диапазоне магнитуд и расстояний. По таким акселерограммам затем можно построить УПДГ для региона.

УПДГ имеют фундаментальное значение для вероятностного анализа сейсмической опасности (ВАСО); новые УПДГ регулярно публикуются в ведущих геофизических журналах. Помимо этого, регулярно публикуются обновленные списки и описания уже существующих уравнений [Douglas 2011; 2017]. УПДГ широко применяются для оценки сейсмической опасности в таких странах как Япония, США, Турция, Италия.

Существующие уравнения классифицируются по типу описываемой сейсмичности. Выделяются три основных группы уравнений: 1) уравнения для сейсмически активной земной коры, для которой характерны частые мелкофокусные землетрясениями, например, [Abrahamson et al., 2014; Boore et al., 2014]; 2) уравнения для стабильных континентальных плит, характеризуемых более редкими крупными землетрясениями, например, [Graizer, 2016; Boore, 2018]; 3) уравнения для зон субдукции, характеризуемых повышенной сейсмоактивностью, например, [Zhao et al., 2016].

Все три перечисленные типа зон очагов землетрясений представлены в России. Однако региональные характеристики сильных движений пока изучены слабо, не разработано УПДГ для регионов России за исключением регионального УПДГ для острова Сахалин [Konovalov et al., 2019]. Поэтому для России чрезвычайно актуальной является задача создания и накопления региональных баз данных для дальнейшего анализа и построения региональных УПДГ.

В настоящей работе такой подход применен для разработки УПДГ в Байкальской рифтовой зоне, в ее восточной части. С накоплением записей сильных движений в регионе можно будет уточнять региональные характеристики излучения и распространения сейсмических волн, параметры сильных движений и УПДГ.

ДАННЫЕ И МЕТОДЫ

Сейсмическую обстановку в Байкальской рифтовой зоне иллюстрирует рис. 1, взятый из Экспертного заключения В.И. Уломова О сейсмической опасности участка трассы нефтепровода ВСТО “Тайшет–Сковородино” [Уломов, 2005] (позднее трасса была перенесена к северу, в обход сейсмичной зоны).

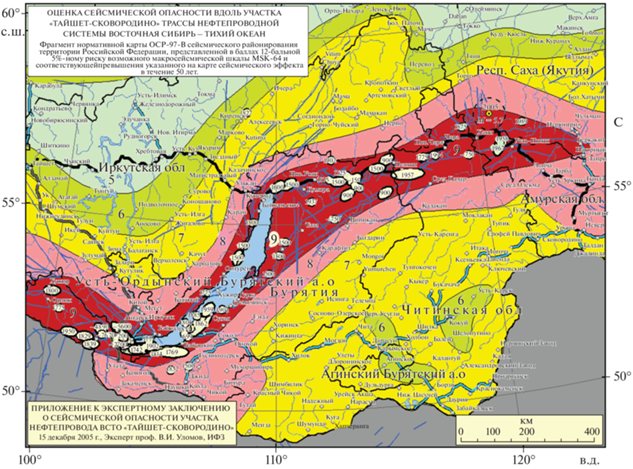

Рис. 1.

Сейсмическая обстановка в Байкальской рифтовой зоне по карте ОСР-97В и предполагавшаяся трасса нефтепровода ВСТО (Восточная Сибирь – Тихий океан) – черная линия. Кружки и эллипсы – очаги землетрясений с магнитудой М = 6.5, М = 7.0 и М = 7.5 с указанием года возникновения; синие линии – активные разломы земной коры. Голубым цветом показаны дороги, а темно-серым цветом – один из альтернативных и менее сейсмоопасных вариантов “южной трассы” нефтепровода (на юго-восток от Тайшета до Кяхты, а далее на восток – до Сковородино). В северо-восточной части 9-балльной зоны пунктирной окружностью оконтурен район потенциального очага предстоящего сильного землетрясения, а внутри этой окружности – эпицентр землетрясения с магнитудой М = 5.7, произошедшего 11.12.2005 г. (из заключения [Уломов, 2005]).

Мы приводим этот рисунок, поскольку он является информативным: содержит данные как об общем сейсмическом районировании региона, так и об активных разломах и прошлых землетрясениях. Также рисунок наглядно показывает, что в этом районе проходят крупные магистрали как транспортные (автомобильные, железнодорожные), так и различные трубопроводные.

Как видно из рисунка, Байкальская рифтовая зона – опасный в сейсмическом плане регион, где в прошлом неоднократно происходили сильные землетрясения. Согласно действующим в настоящее время картам общего сейсмического районирования территории РФ ОСР-2015 (и ранее созданным картам ОСР-97), для периодов повторяемости 500 и 1000 лет район характеризуется балльностью 9 шкалы МСК-64, для периода повторяемости 5000 лет – балльностью 10 баллов. Поясним, что действующие карты ОСР-2015 являются практически компиляцией карт ОСР-97, за исключением районов Калининграда и Якутии, где без каких-либо пересчетов внесены коррективы, с механически присоединенными картами ОСР-2004 Крыма.

Высокая сейсмичность Байкальской рифтовой зоны видна и в модели зон ВОЗ (возникновения очагов землетрясений), на основе которой разрабатывались карты общего сейсмического районирования ОСР-2016. Максимальная магнитуда землетрясений в западной части Байкальской рифтовой зоны, согласно новым картам – 8, а в центральной и восточной частях – 7.5; при этом активные сейсмогенерирующие разломы преимущественно вытянуты вдоль озера Байкал.

В наших прошлых работах выполнены исследования по оценке характеристик излучения и распространения сейсмических волн в центральной и восточной частях Байкальской рифтовой зоны, необходимых для построения акселерограмм возможных в будущем сильных землетрясений в регионе. Такие акселерограммы используются при проектировании сейсмостойких зданий.

В работе [Павленко, Тубанов, 2017] смоделированы акселерограммы наиболее сильных землетрясений (Mw ~ 3.4–4.8), зарегистрированных сейсмостанцией “Улан-Удэ” в 2006–2011 гг. с эпицентральными расстояниями ~96–125 км и глубинами очагов ~8–12 км; в работе [Павленко, 2022] смоделированы записи местных землетрясений, полученных сейсмостанцией “Северомуйск” (SVKR) в 2005–2010 гг. (магнитуды mb ~ 4.2–5.5, гипоцентральные расстояния r ~ 15–220 км, глубины очагов h – от 1.5 до 22 км). В табл. 1 и табл. 2 приведены данные об использованных в работах записях местных землетрясений, а на рис. 2 – расположение сейсмостанций и очагов этих землетрясений.

Таблица 1.

Параметры местных землетрясений (велосиграммы), зарегистрированных сейсмостанцией “Улан-Удэ” (из работы [Павленко, Тубанов, 2017])

Дата события Координаты эпицентра Магнитуда
mb
Эпицент. расст. r, км Глубина очага, h, км Пиковая скорость, мкм/с Ср. пиков. скорость модель, мкм/с
°с.ш. °в. д. EW NS
1 13.12.2006 52.81 107.36 4.6 107 12 262 359 393 ± 42
2 19.08.2007 52.76 107.37 4.4 103 11 86.6 125 287 ± 27
3 26.07.2009 52.59 106.84 3.8 98 10 57.2 78.2 79 ± 8
4 10.10.2009 52.49 106.70 3.5 96 10 29.0 49.2 40 ± 5
5 26.07.2010 52.57 106.49 3.8 111 10 77.0 72.1 60 ± 12
6 18.03.2011 52.81 106.71 3.4 125 8 32.3 38.1 18 ± 2
7 14.10.2011 52.77 107.19 4.1 105 11 125 136 135 ± 11
8 19.11.2011 52.71 107.31 3.5 99 8 39.3 51.6 39 ± 3
9 01.02.2011 50.98 107.85 4.8 105 12 432 508 663 ± 78
Таблица 2.

Пареметры местных землетрясений, зарегистрированных сейсмостанцией “Северомуйск” SVKR (из работы [Павленко, 2022])

  Дата Широта Долгота h, км rh, км mb PGA, см/с2 D95, с
1 21.8.2005 55.228 112.92 17.2 108 4.2(4.5) 1.1 0.9 13 14
2 08.02.2006 55.36 110.80 2.7 191 4.7(4.8) 1.0 0.8 15 13
3 03.08.2006 55.346 110.44 10.0 212 4.5(4.7) 0.4 0.4 14 14
4 03.08.2006 55.367 110.44 10.8 211 4.5(4.8) 0.6 0.3 13 15
5 04.12.2006 55.756 110.09 12.0 219 5.2(5.3) 49.1 31.5 11 13
6 11.12.2006 55.788 110.16 11.3 213 4.9(5.0) 1.7 1.8 14 13
7 15.12.2006 55.637 110.25 13.3 212 4.3(4.7) 1.1 0.7 12 12
8 21.01.2007 55.01 111.65 1.5 170 4.3(4.6) 0.8 0.7 13 14
9 21.03.2007 55.769 113.53 7.0 42 4.4(4.4) 3.8 6.1 10 11
10 05.04.2007 56.077 114.45 14.4 59 5.0(5.2) 14.9 12.3 7 6
11 04.07.2007 55.509 110.39 10.8 208 5.3(5.5) 1.7 1.2 15 14
12 23.08.2007 55.966 113.49 21.8 30 4.9(5.1) 23.7 28.2 3 3
13 27.08.2007 55.473 110.40 1.7 208 4.8(4.9) 0.9 0.7 11 10
14 03.01.2009 56.206 113.43 4.5 16 4.5(4.6) 81.3 143 4 4
15 10.06.2009 55.475 111.19 17.3 164 4.9(5.0) 1.7 1.8 10 11
16 08.12.2010 56.2033 113.130 10.0 27 4.2(4.6) 15.6 28.7 5 5

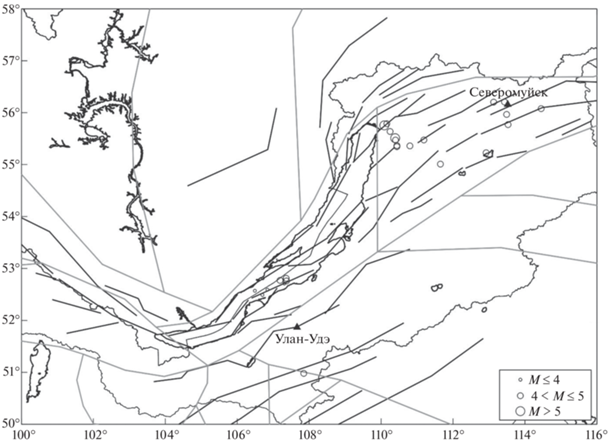

Рис. 2.

Фрагмент карты региона, показывающей сейсмогенерирующие структуры (модель зон ВОЗ, положенную в основу при разработке карт ОСР) – линеаменты (черные линии) и границы доменов (серые линии), расположение сейсмостанций “Северомуйск” и “Улан-Удэ” (треугольники) и очагов землетрясений (кружки), изучавшихся в работах [Павленко, Тубанов, 2017; Павленко, 2022].

В табл. 2 (из работы [Павленко, 2022]) координаты и глубины очагов h землетрясений приводятся в соответствии с данными ISC (International Seismological Center); магнитуды приведены в двух вариантах: в соответствии с ISC и в соответствии с данными Российской Геофизической Службы (в скобках).

В работах [Павленко, Тубанов, 2017; Павленко, 2022] получены оценки региональных характеристик излучения и распространения сейсмических волн в регионе: сброшенного в очагах напряжения Δσ, форм очаговых спектров, параметров геометрического расхождения, ослабления волн на высоких частотах (параметр каппа κ), параметров, определяющих форму и длительность акселерограмм и других, уточнены оценки добротности коры и верхней мантии Q(f). Оценено изменение длительности сильных движений в зависимости от эпицентрального расстояния, по скоростному разрезу получены оценки локального усиления A(f).

Очаги землетрясений, зарегистрированных станцией “Улан-Удэ”, располагались в южной и центральной частях озера Байкал, а очаги землетрясений, зарегистрированных станцией “Северомуйск”, – в северной части озера; все землетрясения произошли в Байкальской рифтовой зоне, и полученные параметры излучения и распространения сейсмических волн очевидно характеризуют центральную и восточную части Байкальской рифтовой зоны.

Полученные в двух работах [Павленко, Тубанов, 2017; Павленко, 2022] параметры совпадают или очень близки; они определяют движения на скале, без учета отклика грунта (при наличии грунтовой толщи пересчитываются в движения на поверхности грунта) и приведены в табл. 3 (в случаях, когда параметры, оцененные по записям станций “Улан-Удэ” и “Северомуйск”, несколько различны, выбраны параметры, оцененные по записям ст. “Северомуйск” – в большем диапазоне расстояний). В обеих работах в число входных параметров моделирования входили оценки локального усиления сейсмических волн в верхних слоях земной коры оцененные по данным о скоростном строении коры и верхней мантии до глубин более 40 км Байкальской рифтовой зоны и сопредельных районов, полученных методом ГСЗ [Суворов и др., 1999]; они представлены в табл. 4. Усиление сейсмических волн в верхних слоях коры возникает вследствие снижения сейсмических скоростей и плотностей при приближении к поверхности, в частности, как результат процессов выветривания и разрушения земной коры, при распространении сейсмических волн с глубины к поверхности.

Таблица 3.

Параметры излучения и распространений сейсмических волн в Байкальской рифтовой зоне из работ [Павленко, Тубанов, 2017; Павленко, 2022]

Параметр напряжения Δσ 100 бар
Геометрическое расхождение 1/r для r < 50 км
1/50 для 50 ≤ r < 150 км
1/r 0.5 для r > 150 км
Q(f) ~60f 1.05 для r ~15–30 км, ~80f 1.0 для r ~ 40–60 км, ~90f 0.9 для r ~ 100–110 км, ~150f 0.7 для r ~ 160–220 км
Параметр длительности сигнала dur (r) 0 для 0 < r < 5 км 0.222r для 5 < r <5 0 км 10 + 0.015r для r > 50 км
Каппа κ 0.012 с
Скорость S-волн в земной коре на глубинах очагов (в среднем) 3.6 км/с
Средняя плотность земной коры на глубинах очагов (в среднем) 2.8 г/см3
Таблица 4.

Коэффициенты частотно-зависимого усиления сейсмических волн в верхних слоях земной коры относительно окрестности очагов в Байкальской рифтовой зоне

f, Гц A(f)
0.021 1.25
0.0244 1.289
0.046 1.358
0.0566 1.378
0.194 1.438
0.3425 1.462
1.283 1.557

В настоящей работе параметры излучения и распространения сейсмических волн, приведенные в табл. 3 (с учетом локального усиления – табл. 4), использованы для построения набора акселерограмм колебаний поверхности (на скале с локальным усилением) в восточной части Байкальской рифтовой зоны в широком диапазоне магнитуд и расстояний: Mw = 4.0, 4.5, 5.0, 5.5, 6.0, 6.5, 7.0, 7.5 и 8.0 с эпицентральными расстояниями 1–200 км.

Акселерограммы рассчитаны методом стохастического моделирования [Boore, 2003]. Достаточно простой, но эффективный стохастический подход основан на представлениях, подтверждаемых наблюдениями о том, что акселерограммы в окнах вступлений S-волн представляют собой ограниченный по спектру Гауссовский белый шум. Частотные ограничения определяются граничной частотой спектра f0 и частотой fmax – наивысшей частотой, определяемой регистрирующим прибором или затуханием в земной коре [Hanks, McGuirre, 1981]. Как показывает практика, в смоделированных акселерограммах мы получаем адекватное представление высокочастотных составляющих колебаний (f > 0.1 Гц), наиболее интересных для инженерной сейсмологии. Используя стохастический подход, можно с хорошей точностью моделировать сильные движения по записям слабых, поэтому метод широко применяется для расчетов в сейсмичных районах, где не имеется записей сильных землетрясений. Метод успешно применялся для расчетов параметров колебаний при землетрясениях с сейсмическими моментами в диапазоне более 12 порядков в различных тектонических условиях [Boore, 2003], т.е. входные параметры расчетной программы, полученные по слабым землетрясениям, позволяют корректно рассчитывать движения на поверхности при сильных землетрясениях.

При расчете акселерограмм амплитуды колебаний рассчитываются как детерминированные функции со случайным фазовым спектром, а интенсивность и продолжительность колебаний задаются в зависимости от магнитуды землетрясения и расстояния до источника.

Входные данные расчетной программы – параметры, описывающие особенности излучения (эффекты очагов) и распространения (эффекты пути распространения) сейсмических волн в данном регионе, а также параметры, описывающие локальные эффекты вблизи источников и приемников (табл. 3). Также использованы оценки локального усиления сейсмических волн в верхних слоях земной коры (табл. 4), оцененные по данным о скоростном строении коры и верхней мантии до глубин более 40 км Байкальской рифтовой зоны и сопредельных районов [Суворов и др., 1999]. Усиление A(f) было рассчитано по методике, предложенной в работе [Boore, Joyner, 1997].

В расчетах использовалась программа D. Boore SMSIM, дополненная автором для возможности учета протяженности сейсмических очагов (в программе D. Boore источник предполагается точечным). В моделировании этих землетрясений использован опыт автора в моделировании сильных землетрясений Курило-Камчатской зоны [Pavlenko, 2013].

Очаги землетрясений с магнитудами Mw = 4.0, 4.5, 5.0, 5.5, 6.0 и 6.5 моделировались как точечные, а очаги с магнитудами 7.0, 7.5 и 8.0 – как протяженные, с размерами, выбранными в соответствии с рекомендациями работы [Гусев, Мельникова, 1990]. Площади очагов с магнитудами 7.0, 7.5 и 8.0 составляли 900, 2700 и 8500 км2; очаги моделировались как совокупности субочагов с размерами 10 на 10 км2.

В соответствии с моделью зон ВОЗ для Байкальской рифтовой зоны (положенной в основу карт ОСР региона), угол падения разломных плоскостей протяженных очагов выбран 90°, т.е. падение вертикальное. Длинные стороны очагов были направлены вдоль земной поверхности, а короткие – вглубь.

Для разработки УПДГ расчеты для протяженных очагов землетрясений с магнитудами 7.0, 7.5 и 8.0 велись в 3-х вариантах, с эпицентром в средних точках разломных плоскостей и с регистрацией (пунктом наблюдения): 1) на поверхности, на линии вдоль длинной оси очага, 2) на поверхности, на линии, перпендикулярной длинной оси очага, 3) на поверхности, на линии, расположенной под углом 45 градусов к длинной оси очага (как промежуточный вариант 1) и 2)). Для этих магнитуд предполагалось вспарывание поверхности (выход разлома на поверхность).

При построении УПДГ использовались результаты всех 3-х вариантов расчетов с равными весами, чтобы по возможности учесть все варианты.

Рассчитанные акселерограммы использованы для разработки УПДГ для восточной части Байкальской рифтовой зоны.

РЕЗУЛЬТАТЫ И ОБСУЖДЕНИЕ

По набору построенных синтетических акселерограмм получены оценки пиковых ускорений и скоростей с доверительными интервалами, на основе которых выполнены оценки параметров регионального УПДГ для Байкальской рифтовой зоны.

В вопросе выбора функциональной формы УПДГ авторы разделяют подход Джойнера и Бура, предписывающий использовать простые функциональные формы с минимальным числом независимых переменных. В соответствии с этим подходом в качестве модели УПДГ были сначала опробованы уравнения из работ [Joyner, Boore, 1993; Boore et al., 1997]. Эти простые функции дают хорошее согласие с нашими данными для магнитуд $4 \leqslant M \leqslant 7$, однако не позволяют смоделировать эффекты насыщения амплитуд пиковых ускорений и скоростей при $M > 7$. В качестве итоговой формы УПДГ было принято уравнение [Boore, Atkinson, 2008], которое позволило получить искомые эффекты. Уравнение имеет вид:

(1)
$\ln \left( Y \right) = {{F}_{M}}\left( M \right) + {{F}_{D}}\left( {R,M} \right) + {{\varepsilon \sigma ,}}$
где: $Y$ – значение пикового ускорения (PGA) в долях g или пиковой скорости (PGV) в см/с; функции ${{F}_{M}}$ и ${{F}_{D}}$ описывают функциональную зависимость $\ln \left( Y \right)$ от магнитуды и расстояния, т.е. эффекты очага и пути распространения; $M$ – моментная магнитуда; $R$ – эпицентральное расстояние либо расстояние Джойнера–Бура; ${{\varepsilon }}$ – невязка регрессионной модели, отражающая разброс наблюдаемых значений $\ln \left( Y \right)$ относительно оценок регрессионной модели; ${{\sigma }}$ – стандартное отклонение распределения невязки.

В уравнении (1) опущена функция ${{F}_{S}}$, отвечающая за локальные эффекты, поскольку анализируются записи станций “Северомуйск” и “Улан-Удэ”, грунтовые условия на которых характеризуются как скальный грунт.

(2)
$\begin{gathered} {{F}_{M}}\left( M \right) = \\ = {{e}_{1}} + \left\{ \begin{gathered} {{e}_{2}}\left( {M - {{M}_{h}}} \right) + {{e}_{3}}{{\left( {M - {{M}_{h}}} \right)}^{2}},~\,\,\,\,M \leqslant {{M}_{h}} \hfill \\ {{e}_{4}}\left( {M - {{M}_{h}}} \right),~\,\,\,\,M > {{M}_{h}}, \hfill \\ \end{gathered} \right. \\ \end{gathered} $
где: ${{e}_{1}}$, ${{e}_{2}}$, ${{e}_{3}}$, ${{e}_{4}}$ – параметры регрессии; ${{M}_{h}}$ – магнитуда, при которой происходит переход от квадратичной зависимости амплитудных факторов к линейной.
(3)
$\begin{gathered} {{F}_{D}}\left( {R,M} \right) = \left[ {{{c}_{1}} + {{c}_{2}}\left( {M - {{M}_{{ref}}}} \right)} \right] \times \\ \times \,\,\ln \left( {{{{{R}_{h}}} \mathord{\left/ {\vphantom {{{{R}_{h}}} {{{R}_{{ref}}}}}} \right. \kern-0em} {{{R}_{{ref}}}}}} \right) + {{c}_{3}}\left( {{{R}_{h}} - {{R}_{{ref}}}} \right), \\ \end{gathered} $
где: ${{R}_{h}} = \sqrt {{{R}^{2}} + {{h}^{2}}} $; $h$ – параметр, отвечающий за насыщение на близких эпицентральных расстояниях; ${{c}_{1}}$ – параметр, характеризующий геометрическое расхождение; ${{c}_{2}}$ – параметр, описывающий убывание значений $\ln \left( Y \right)$ с расстоянием в зависимости от магнитуды; ${{c}_{3}}$ – параметр, отвечающий за неупругое поглощение; ${{M}_{{ref}}}$, ${{R}_{{ref}}}$ – референтные значения магнитуды и расстояния.

Для определения значений параметров уравнения (1) был использован двухэтапный метод регрессии [Joyner, Boore, 1993; Boore, Atkinson, 2008], позволяющий разделить определение коэффициентов в функциях ${{F}_{D}}$ и ${{F}_{M}}$. На первом этапе оцениваются значения параметров функции ${{F}_{D}}$, а также набор амплитудных факторов, уникальных для каждого землетрясения в базе данных регрессии. На втором этапе выясняется зависимость амплитудных факторов от магнитуды. Этот метод подробно описан в статье [Boore, Atkinson, 2008].

Полученные таким образом оценки значений параметров уравнения (1) показаны в табл. 5, на рис. 3 представлены зависимости пиковых ускорений и скоростей от магнитуды и расстояния, полученные с помощью этого уравнения. Заметны эффекты насыщения амплитуд PGA и PGV в ближней зоне и на старших магнитудах.

Таблица 5.

Таблица  5.1.  Коэффициенты уравнения (1), зависящие от периода

T ${{c}_{1}}$ ${{c}_{2}}$ ${{c}_{3}}$ ${{e}_{1}}$ ${{e}_{2}}$ ${{e}_{3}}$ ${{e}_{4}}$
PGA(REPI) –1.1201 0.1477 –0.0046 0.8278 0.6136 –0.0158 0.0000
PGV(REPI) –1.0145 0.1450 –0.0033 4.4790 0.7283 –0.1506 0.0000
PGA(RJB) –1.0973 0.1110 –0.0040 0.7605 0.4151 –0.1101 0.0000
PGV(RJB) –0.9778 0.1204 –0.0033 4.3296 0.5197 –0.2353 0.0000

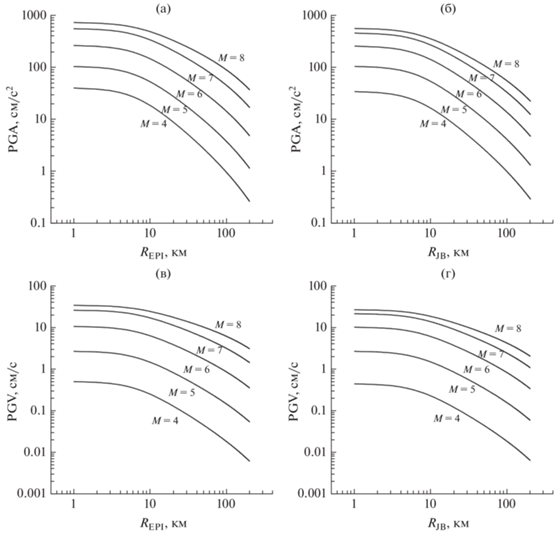

Рис. 3.

Графики зависимости значений PGA (а), (б) и PGV (в), (г) от эпицентрального расстояния и расстояния Джойнера–Бура для значений моментной магнитуды $M = 4{\kern 1pt} - {\kern 1pt} 8$.

Полученное УПДГ применимо для $M = 4{\kern 1pt} - {\kern 1pt} 8$ и $R = 1{\kern 1pt} - {\kern 1pt} 200$ км. В дальнейшем, с получением новой информации, модель УПДГ планируется доработать для учета локальных эффектов в точке приема, а также оценить коэффициенты уравнения для оценки амплитуд компонент спектра реакции по ускорению.

Попробуем сравнить полученные оценки PGA с оценками тех уравнений, которые рекомендует проект Global Earthquake Model (GEM, http://www.globalquakemodel.org) для Байкальской рифтовой зоны. Проект GEM – это публичная некоммерческая организация с государственным участием, созданная в 2009 г. в городе Павия, Италия. Организация занимается совершенствованием и унификацией методик оценки сейсмического риска. Одним из продуктов GEM является программа, выдающая список рекомендуемых УПДГ для разных регионов Земли.

Для Байкальской рифтовой зоны проект GEM рекомендует пять уравнений: два УПДГ [Akkar, Bommer, 2007; Cauzzi, Faccioli, 2008], которые создавались с целью использования в регионах Европы, а также три УПДГ, разработанные в рамках проекта Next Generation Attenuation [Boore, Atkinson, 2008; Campbell, Bozorgnia, 2008; Chiou, Youngs, 2008], которые позиционируются как универсальные УПДГ для коровой сейсмичности. Далее в тексте эти УПДГ будут обозначаться аббревиатурами: AKBO07 – [Akkar, Bommer, 2007]; CAFA08 – [Cauzzi, Faccioli, 2008]; BOAT08 – [Boore, Atkinson, 2008]; CABO08 – [Campbell, Bozorgnia, 2008]; CHYO08 – [Chiou, Youngs, 2008].

Уравнение CAFA08 не содержит параметров, описывающих насыщение в ближней зоне очага, и неприменимо на близких расстояниях (${{R}_{{hyp}}} < 15$ км), поэтому было исключено из сравнения. В моделях AKBO07, BOAT08 в качестве меры расстояния используется расстояние Джойнера–Бура (${{R}_{{{\text{JB}}}}}$), т.е. кратчайшее расстояние от точки наблюдения до проекции разломной плоскости на поверхность Земли. В моделях CABO08, CHYO08 используется кратчайшее расстояние до разломной плоскости (${{R}_{{rup}}}$). Для корректности сопоставления оценок перечисленных УПДГ значения ${{R}_{{rup}}}$ рассчитывались по формуле ${{R}_{{rup}}} = {{R}_{{{\text{JB}}}}} + \Delta \left( M \right)$, где $\Delta \left( M \right)$ для $M = 5{\kern 1pt} - {\kern 1pt} 6$ принималась с учетом средней глубины очагов землетрясений в 10 км, а для $M = 7{\kern 1pt} - {\kern 1pt} 8$ предполагалось вспарывание поверхности (выход разлома на поверхность) и ${{R}_{{rup}}} = {{R}_{{{\text{JB}}}}}$.

Разные авторы в своих УПДГ используют различные метрики для описания расстояния от источника, поэтому в настоящей работе для удобства пользователей и корректного сравнения с уравнениями, рекомендуемыми GEM, были выполнены расчеты с использованием двух наиболее простых метрик описания расстояния от источника, т.е. эпицентрального расстояния и расстояния Джойнера–Бура. Для этих двух случаев оценены коэффициенты УПДГ (табл. 5.1 ).

Таблица  5.2.  Коэффициенты уравнения (1), не зависящие от периода

$h$ ${{M}_{h}}$ ${{M}_{{ref}}}$ ${{R}_{{ref}}}$ σ
6.23 6.75 4.5 1.0 0.55

Корректное сравнение, не требующее преобразования метрик расстояния, показало, что оценки PGA нашего УПДГ и УПДГ, рекомендованных проектом GEM, достаточно хорошо согласуются между собой. На рис. 4. показаны графики зависимости PGA от расстояния для $M = 5{\kern 1pt} - {\kern 1pt} 8$, рассчитанные по уравнению (1) и с помощью перечисленных выше УПДГ, рекомендованных проектом GEM.

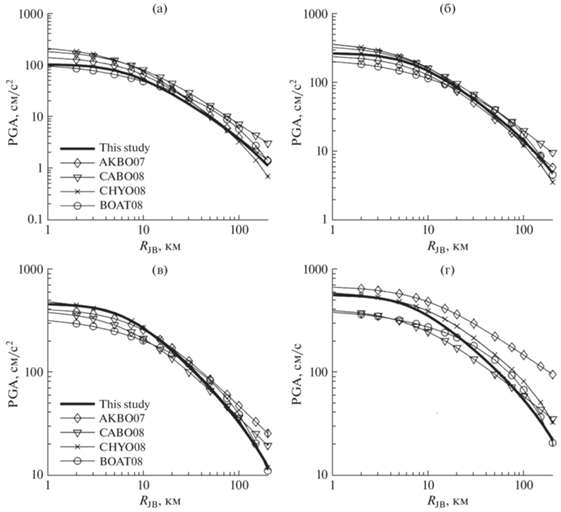

Рис. 4.

Сравнение оценок PGA, полученных по уравнению (1) (толстая черная линия) и по УПДГ, рекомендуемым проектом GEM для (а) – $M = 5$; (б) – $M = 6$; (в) – $M = 7$; (г) – $M = 8$.

Из рис. 4 видно, что приведенные уравнения несколько различаются как уровнем прогнозируемых значений PGA (разброс оценок достигает 2 раз), так и скоростью убывания этих значений с расстоянием; такой разброс представляется вполне естественным и характеризует так называемую эпистемическую неопределённость [Budnitz et al., 1997], связанную с оценками сейсмических воздействий. Таким образом, перечисленный набор УПДГ можно использовать для получения независимых оценок сейсмических воздействий в Байкальской рифтовой зоне и для построения логического дерева в рамках ВАСО.

В целом очевидно каждое УПДГ определяется использованной в анализе базой данных (т.е. записями землетрясений), которые характеризуются своими значениями эффектов очагов (сброшенное напряжение, очаговый спектр) и эффектов среды (частотно-зависимое неупругое поглощение, поглощение волн на высоких частотах каппа, локальное усиление в верхних слоях земной коры).

Таким образом, различия в полученных нами оценках и оценках, даваемых набором УПДГ из базы GEM, с одной стороны, могут быть связаны с различиями характеристик сейсмических очагов и среды распространения сейсмических волн в Байкальской рифтовой зоне и регионах, описываемых УПДГ, рекомендованными проектом GEM. С другой стороны, нужно иметь в виду некоторое различие определений параметров: так, авторы УПДГ, рекомендованных проектом GEM, определяют PGA как среднее геометрическое горизонтальных компонент, а в настоящей работе под PGA понимается максимальная горизонтальная компонента.

Такой разброс понятий лишь еще раз показывает важность выработки своих УПДГ на основе изучения своих региональных записей местных землетрясений.

Как показано выше, построенное в настоящей работе УПДГ основано преимущественно на сейсмических записях, полученных в восточной части Байкальской рифтовой зоны, и относится к восточной части БРЗ. В то же время, в западной части БРЗ расположены многие станции Байкальской сети сильных движений, и в последние годы получены цифровые записи сильных землетрясений.

Так 27.08.2008 г. в районе юго-западного замыкания озера Байкал произошло Култукское землетрясение с магнитудой Мw = 6.3 – первое по-настоящему сильное сейсмическое событие в Южном Прибайкалье, произошедшее после перевода региональной сети станций на цифровую регистрацию [Мельникова и др., 2014]. Станциями Байкальского филиала ГС СО РАН записаны акселерограммы землетрясения на эпицентральных расстояниях 28.8–204.3 км.

Сравним прогнозные оценки пиковых ускорений, даваемые полученным в настоящей работе УПДГ, с записями Култукского землетрясения. На рис. 5 приведены акселерограммы Култукского землетрясения (из работы [Мельникова и др., 2014]) и (справа) – акселерограммы, построенные в настоящей работе; для сравнения из построенных выбраны акселерограммы, соответствующие магнитуде Мw = 6.3 и эпицентральным расстояниям, близким к расстояниям до станций сети Байкальского филиала ГС РАН.

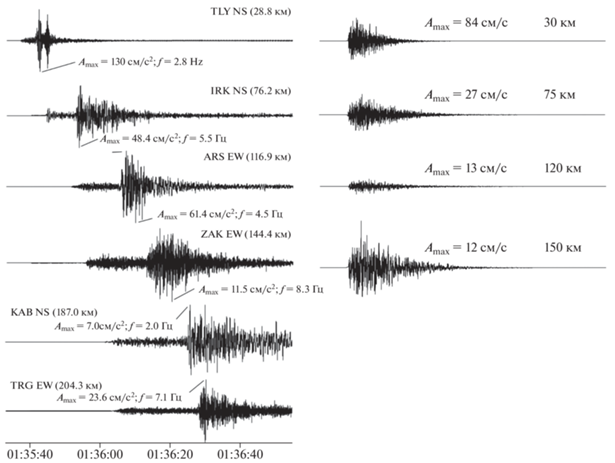

Рис. 5.

Акселерограммы Култукского землетрясения (из работы [Мельникова и др., 2014]) в сравнении с акселерограммами, построенными в настоящей работе. Горизонтальные и вертикальные оси имеют один масштаб для акселерограмм, расположенных на одном уровне по горизонтали.

В табл. 6 приведены инструментальные данные о сильных движениях при Култукском землетрясении 27.08.2008 г. на ближайших к эпицентру сейсмических станциях, а также прогнозные пиковые ускорения по УПДГ, полученным в настоящей работе.

К сожалению, до сих пор для сейсмических станций ГС РАН не изучены грунтовые условия (за исключением нескольких станций в Петропавловске-Камчатском), т.е. не определены скоростные разрезы до глубин 80–100 м, как это сделано, например, для станций японской сети KiK-net. Наличие информации о сейсмических скоростях в грунтовых толщах под станциями давало бы возможность моделировать полученные записи сильных движений с учетом поведения грунта, чтобы более точно определять параметры очага, пути распространения, изучать поведение приповерхностных грунтов при землетрясении.

Описание грунтовых условий для станций Байкальского филиала ГС СО РАН дается в виде “глыбы, щебень, дресва до 5 м, мраморы, сланцы” – на станции “Талая” или “суглинки микропористые до 13 м” – на станции “Иркутск” (табл. 6), и такое описание не позволяет делать каких-либо заключений о вкладе приповерхностных грунтов в движения на поверхности.

В настоящей работе, как показано выше, акселерограммы и УПДГ построены для скального грунта с небольшим локальным усилением (табл. 4). По виду акселерограмм и пиковым ускорениям можно предположить, что похожие грунтовые условия наблюдаются на станции “Закаменск” (ZAK), где зарегистрированы пиковые ускорения, совпадающие с предсказанными построенными УПДГ (рис. 5).

На ближайшей к очагу станции “Талая” акселерограмма имеет вид двух импульсов, что может говорить об очаговых эффектах – двух крупных подвижках в очаге. И на трех станциях, “Талая”, “Иркутск” и “Аршан” очевидно происходит усиление сейсмических волн в приповерхностных грунтах, представляющих собой “глыбы, щебень, дресву до 5 м, мраморы, сланцы” (“Талая”), “суглинки микропористые до 13 м” (“Иркутск”) “глыба, дресва, щебень, супесчаный заполнитель до 5 м” (“Аршан”), так что пиковые ускорения возрастают относительно пиковых ускорений на скале.

Для станций Байкальского филиала ГС СО РАН сделаны оценки амплитудно-частотных характеристик методом Накамуры (по отношению спектров горизонтальных и вертикальных колебаний), выделены группы станций с устойчивой АЧХ, независимой от сезона (такой является например станция “Закаменск”) и с неустойчивыми АЧХ, с заметными суточными или сезонными вариациями АЧХ; это, в частности, станции “Аршан”, “Иркутск”, “Талая”, “Тырган”. В летнее время (когда и произошло землетрясение) АЧХ на этих станциях в определенных диапазонах частот заметно выше, чем в зимнее время, что может быть связано с замерзанием и оттаиванием приповерхностных грунтов.

Таким образом, в целом, ускорения, прогнозируемые предлагаемым УПДГ, согласуются с зарегистрированными при Култукском землетрясении; более высокие ускорения, зарегистрированные станциями “Талая” и “Иркутск”, чем прогнозируемые УПДГ, очевидно связаны с откликом приповерхностных грунтов на этих станциях.

Расхождения в пиковых ускорениях, зарегистрированных станцией “Аршан” и прогнозируемых УПДГ, довольно существенны и указывают на необходимость детального изучения локальных эффектов на станции “Аршан”.

Таблица  6. Инструментальные данные о сильных движениях при Култукском землетрясении 27.08.2008 г. на ближайших к эпицентру сейсмических станциях и прогнозные пиковые ускорения по полученным УПДГ

Станция, код С.ш., град. В.д., град. Высота, м Тип ЦСС на 01.01.2003 Подпочва R, км Amax, см/с2 Amax, см/с2 (УПДГ)
Талая TLY 51.681 103.644 579 “IRIS” Глыбы, щебень, дресва до 5 м, мраморы, сланцы 28.8 130.0 84.0
Иркутск IRK 52.243 104.271 467 “Байкал-10” Суглинки микропористые до 13 м 76.2 48.4 27.0
Аршан ARS 51.920 102.423 970 “Байкал-11” Глыба, дресва, щебень, супесчаный заполнитель (до 5 м) 116.9 61.4 13.0
Закаменск ZAK 50.382 103.281 1200 “Байкал-11” Глыба, дресва, щебень, с заполнителем песком 144.4 11.5 12.0
Кабанск KAB 52.050 106.654 468 “Байкал-10” Пески зернистые до 5 м, пески с гравием 187.0 7.0
Тырган TRG 52.760 106.348 718 “Байкал-11” Глыбы, дресва, гнейсы, сланцы до 10 м 204.3 23.6

ЗАКЛЮЧЕНИЕ

На сегодняшний день, полученное в настоящей работе на основе записей местных землетрясений УПДГ, т.е. уравнение прогноза пиковых ускорений и скоростей на скальном грунте в зависимости от магнитуды землетрясения и расстояния от очага, можно применять в задачах оценки сейсмической опасности в Байкальской рифтовой зоне. Сравнение оценок пиковых ускорений, полученных на основе предложенного в статье УПДГ и на основе УПДГ, рекомендуемых для Байкальской рифтовой зоны проектом GEM, показало, что эти рекомендуемые УПДГ можно использовать для построения логических деревьев для целей ВАСО.

Вместе с тем, данные наблюдений показывают заметную анизотропию среды, т.е. различия, по крайней мере, характеристик затухания сейсмических волн по разным направлениям, поэтому исследования нужно продолжать, и мы планируем совершенствовать полученное УПДГ с появлением новых данных наблюдений.

Эта работа будет продолжена с накоплением записей сильных движений в Байкальском регионе для уточнения региональных характеристик излучения и распространения сейсмических волн, параметров сильных движений и УПДГ.
