РАДИОХИМИЯ, 2020, том 62, № 5, с. 419-424

УДК 539.26+546.798.21

МОЛИБДАТНЫЕ КОМПЛЕКСЫ Np(V) С

СООТНОШЕНИЕМ NpO₂₊: MoO_42- = 1 : 2

И КАТИОНАМИ Na⁺ ВО ВНЕШНЕЙ СФЕРЕ

Институт физической химии и электрохимии им. А.Н. Фрумкина РАН, 119071, Москва, Ленинский просп., 31, корп. 4

*e-mail: charushnikovai@ipc.rssi.ru

Получена 05.06.2019, после доработки 24.07.2019, принята к публикации 30.07.2019

Синтезированы и структурно охарактеризованы два молибдатных комплекса Np(V) с катионами Na⁺

во внешней сфере и соотношением NpO₂₊: MoO_42- = 1 : 2 состава Na₆[(NpO₂)₂(MoO₄)₄]·2H₂O (I) и

Na₆[(NpO₂)₂(MoO₄)₄]·5H₂O (II). Два кристаллографически независимых атома Np(V) в обеих структурах

имеют координационное окружение в виде пентагональных бипирамид, экваториальную плоскость кото-

рых образуют атомы кислорода анионов MoO_42-. В каждой структуре присутствует по четыре независи-

мых аниона MoO_42-, два являются тридентатно-мостиковыми и два - бидентатно-мостиковые. Структура

I имеет слоистое строение, в структуре II основной мотив строения - анионный каркас, обусловленный

включением в состав соединения бóльшего числа молекул воды по сравнению с соединением I.

Ключевые слова: нептуний(V), катионы щелочных металлов, молибдаты, синтез, кристаллическая

структура

DOI: 10.31857/S0033831120050081

К настоящему времени получены молибдатные

интенсивности введены поправки на поглощение

комплексы с внешнесферными маленькими катио-

с помощью программы SADABS [3]. Структуры

нами Li⁺и Na⁺ с соотношением NpO₂₊: MoO_42- от

расшифрованы прямым методом (SHELXS97 [4])

1 : 1 до 1 : 3. Структурно охарактеризованы ком-

и уточнены полноматричным методом наимень-

плексы с соотношением 1 : 1, представленные

ших квадратов (SHELXL-2014 [5]) по F²по всем

соединениями Li₂[(NpO₂)₂(MoO₄)₂(H₂O)]·8H₂O

данным в анизотропном приближении для всех

[1] и Na₂[(NpO₂)₂(MoO₄)₂(H₂O)]·H₂O [2]. Струк-

неводородных атомов. Низкое качество экспери-

туры комплексов с соотношением NpO₂₊

: MoO₄

ментальных данных для соединения II, возможно,

: 1.5 и

: 3 представлены соединениями

обусловлено двойниковой природой кристалла,

Na₄[(NpO₂)₂(MoO₄)₃(H₂O)]·5H₂O и Na₅[(NpO₂)(MoO₄)₃]·

однако попытка учесть двойникование с использо-

5H₂O [1]. В настоящей работе исследовано стро-

ванием программы TWINABS не удалась. На на-

ение молибдатных комплексов Np(V) с соотноше-

чальных этапах уточнения для атома Na⁷ в струк-

нием NpO₂₊: MoO_42- = 1 : 2, представленных двумя

туре II наблюдался сильно увеличенный объем

соединениями: Na₆[(NpO₂)₂(MoO₄)₄]·2H₂O (I) и

эллипсоида температурных смещений, по-види-

Na₆[(NpO₂)₂(MoO₄)₄]·5H₂O (II).

мому, из-за частичной занятости данной позиции.

ЭКСПЕРИМЕНТАЛЬНАЯ ЧАСТЬ

В дальнейшем атом Na⁷ уточнялся с половинной

кратностью, что соответствует балансу зарядов в

Методика синтеза молибдатных комплексов

структуре.

Np(V) описана в работе [1].

Атомы H молекул воды в структуре I локализо-

Рентгенодифракционные эксперименты про-

ваны из разностного Фурье-синтеза, позиции ато-

ведены на автоматическом четырехкружном диф-

мов уточнены с U_Н = 1.5U_экв(O) и ограничением

рактометре с двумерным детектором Bruker Kappa

расстояний O-H и углов H-O-H. В структуре II

Apex II (излучение MoK_α). Измерены интенсивно-

атомы H не локализованы.

сти рефлексов в полусфере обратного простран-

ства. Параметры элементарных ячеек уточнены

Основные кристаллографические данные и ха-

по всему массиву данных. В экспериментальные

рактеристики рентгеноструктурного эксперимен-

419

420

ГРИГОРЬЕВ и др.

Таблица 1. Кристаллографические данные и характеристики рентгеноструктурного эксперимента

Параметр

Формула

H₄O₂₂Na₆Mo₄Np₂

H₁₀O₂₅Na₆Mo₄Np₂

1351.73

1405.78

T, K

100(2)

293(2)

Сингония

Триклинная

Моноклинная

Пространственная группа

P2₁/c

Параметры ячейки:

a, Å

6.4083(2)

7.8794(2)

b, Å

7.1423(2)

23.6353(9)

c, Å

23.9180(7)

14.3062(5)

α, град

90.340(1)

β, град

90.154(1)

105.910(2)

γ, град

104.107(1)

V, Å³; Z

1061.68(5); 2

2562.21(15); 4

ρ_выч, г/см³

4.228

3.644

μ(MoK_α), мм^-1

8.560

7.105

Количество измеренных/независимых отражений

13462/6131

25905/7141

Количество независимых отражений с I > 2σ(I)

5144

5635

Количество уточняемых параметров

320

340

R(F); wR(F²) [I > 2σ(I)]

0.0286; 0.0490

0.0809; 0.2081

R(F); wR(F²) [весь массив]

0.0388; 0.0522

0.0981; 0.2212

GOOF

0.988

1.032

Δρ_maxи Δρ_min, e·Å^-3

1.185; -1.286

18.666; -3.968

та приведены в табл. 1. Длины связей и валентные

РЕЗУЛЬТАТЫ И ИХ ОБСУЖДЕНИE

углы в структурах приведены в табл. 2 и 3. Коор-

В молибдатных комплексах I (рис. 1) и II

динаты атомов депонированы в Кембриджский

(рис. 2) по два кристаллографически независимых

центр кристаллографических данных, депозиты

атома нептуния(V) имеют координационное окру-

CCDC 1885368, 1885369.

жение в виде пентагональных бипирамид, эквато-

риальную плоскость которых образуют атомы кис-

лорода пяти анионов MoO_42-.

В обеих структурах присутствуют по четыре

независимых аниона MoO_42-, при этом два из них

Рис. 1. Фрагмент структуры Na₆[(NpO₂)₂(MoO₄)₄]·2H₂O

(I). Эллипсоиды температурных смещений показаны

Рис. 2. Фрагмент структуры Na₆[(NpO₂)₂(MoO₄)₄]·5H₂O

с 50%-ной вероятностью. Операции симметрии: a -

(II). Эллипсоиды температурных смещений показаны с

(x, y - 1, z); b - (1 - x, 1 - y, 1 - z); c - (x, y + 1, z); d -

30%-ной вероятностью. Операции симметрии: a - (1 -

(1 - x, 2 - y, -z).

x, 1 - y, 1 - z); b - (1 + x, y, 1 + z); c - (x, 1/2 - y, 1/2 + z).

РАДИОХИМИЯ том 62 № 5 2020

МОЛИБДАТНЫЕ КОМПЛЕКСЫ Np(V)

421

Таблица 2. Некоторые длины связей (d) и валентные углы (ω) в структурах Na₆[(NpO₂)₂(MoO₄)₄]·2H₂O (I) и

Na₆[(NpO₂)₂(MoO₄)₄]·5H₂O (II)^а

Связь

d, Å

Связь

d, Å

Связь

d, Å

Связь

d, Å

Np¹=O¹

1.855(4)

Np¹-O^24a

2.388(4)

Np¹=O¹

1.855(10)

Np¹-O³¹

2.461(12)

Np¹=O²

1.835(4)

Np¹-O³¹

2.412(4)

Np¹=O²

1.866(12)

Np¹-O⁴³

2.441(11)

Np¹-O¹¹

2.452(4)

Np¹-O^32b

2.486(4)

Np¹-O¹¹

2.413(12)

Np¹-O^44a

2.483(14)

Np¹-O²¹

2.423(4)

Np¹-O²¹

2.462(12)

Np²=O³

1.847(4)

Np²-O²²

2.425(4)

Np²=O³

1.850(12)

Np²-O^24c

2.506(11)

Np²=O⁴

1.840(4)

Np²-O⁴¹

2.456(4)

Np²=O⁴

1.845(12)

Np²-O^32c

2.446(13)

Np²-O¹²

2.419(4)

Np²-O^44d

2.391(4)

Np²-O^12b

2.455(11)

Np²-O⁴¹

2.421(12)

Np²-O^13c

2.419(4)

Np²-O^13a

2.490(13)

(Mo¹-O)_средн

1.767(4)

(Mo³-O)_средн

1.768(4)

(Mo¹-O)_средн

1.751(13)

(Mo³-O)_средн

1.768(13)

(Mo²-O)_средн

1.762(4)

(Mo⁴-O)_средн

1.764(4)

(Mo²-O)_средн

1.772(12)

(Mo⁴-O)_средн

1.757(14)

Угол

ω, град

Угол

ω, град

Угол

ω, град

Угол

ω, град

O¹Np¹O²

178.81(16)

O²¹Np¹O^32b

69.69(12)

O¹Np¹O²

178.9(6)

O²¹Np¹O³¹

71.9(4)

O¹¹Np¹O^24a

70.05(12)

O^24aNp¹O³¹

72.44(13)

O¹¹Np¹O³¹

71.6(4)

O²¹Np¹O⁴³

74.2(4)

O¹¹Np¹O²¹

72.63(12)

O³¹Np¹O^32b

76.63(12)

O¹¹Np¹O^44a

72.0(5)

O^44aNp¹O⁴³

71.2(5)

O³Np²O⁴

179.11(16)

O^13cNp²O⁴¹

69.77(12)

O³Np²O⁴

178.8(6)

O^32cNp²O^24c

71.1(4)

O¹²Np²O²²

72.38(12)

O^44dNp²O¹²

75.33(13)

O^12bNp²O^13a

73.5(4)

O⁴¹Np²O^32c

73.1(5)

O^13cNp²O²²

69.03(12)

O^44dNp²O⁴¹

73.81(13)

O^12bNp²O^24c

71.7(4)

O⁴¹Np²O^13a

70.8(5)

[OMo¹O]_средн

109.44(19)

[OMo³O]_средн

109.44(18)

[OMo¹O]_средн

109.5(7)

[OMo³O]_средн

109.4(6)

[OMo²O]_средн

109.46(18)

[OMo⁴O]_средн

109.46(18)

[OMo²O]_средн

109.4(6)

[OMo⁴O]_средн

109.4(8)

^аОперации симметрии: I: a - (x, y - 1, z); b - (1 - x, 1 - y, 1 - z); c - (x, y + 1, z); d - (1 - x, 2 - y, -z); II: a - (1 - x, 1 - y, 1 - z); b -

(1 + x, y, 1 + z); c - (x, 1/2 - y, 1/2 + z).

(атомы Mo¹ и Mo² в I, Mo¹ и Mo⁴ в II) являются три-

жении. Катион с атомом Na³ локализуется в центре

дентатно-мостиковыми лигандами, два других -

инверсии, катион с атомом Na⁷ находится в общем

бидентатно-мостиковыми. В структуре I анионы

положении, но уточнялся с кратностью 0.5, следо-

MoO_42- связывают диоксокатионы NpO₂₊ в анион-

вательно, на одну формульную единицу приходит-

ные слои, параллельные плоскости (011), в струк-

ся шесть катионов Na⁺. Кислородное окружение

туре II образуется анионный каркас.

атома Na⁷ - сильно искаженный тетраэдр (табл. 3),

В структуре I локализовано шесть кристалло-

остальные контакты превышают 3.2 Å. Анализ,

графически независимых катионов Na⁺. Кисло-

проведенный с помощью программы Topos Pro,

родное окружение атомов Na формируется в виде

показал, что взаимодействие с атомами кислорода

нерегулярных 5- и 6-вершинников (табл. 3). Одна-

тетраэдра составляет только ~72%. С учетом сла-

ко, сравнительный анализ кислородного окруже-

бого взаимодействия (контакт 3.272 Å) вклад уве-

ния внешнесферных катионов с использованием

личивается до ~78%, однако остальные контакты

программы Topos Pro [6] показал, что в окружении

превышают 3.8 Å. Вероятно, несоответствие раз-

атома Na¹ есть два контакта с атомами кислорода

меров свободного пространства и самого катиона

O³¹ и O³², отвечающих слабому невалентному вза-

Na⁺ является причиной статистической разупоря-

имодействию. Вклад такого взаимодействия со-

доченности атома Na⁷ в результате его смещения в

ставляет ~17% а контакты Na···O менее 3 Å, это

слишком большой полости. Щелочные катионы в

позволяет описать КП атома Na¹ как 7-вершинник.

структуре II локализуются в полостях анионного

Катионы Na⁺ образуют прослойки между анион-

каркаса, полиэдры Na связываются в трехмерный

ными слоями.

катионный каркас.

В структуре II найдено семь независимых кати-

В структуре I присутствуют две молекулы воды,

онов Na⁺, пять из которых находятся в общем поло-

в структуре II - пять. Молекулы воды в структуре

РАДИОХИМИЯ том 62 № 5 2020

422

ГРИГОРЬЕВ и др.

Таблица 3. Длины связей в кислородном окружении катионов Na⁺

Связь

d, Å

Связь

d, Å

Связь

d, Å

Связь

d, Å

Na¹-O²

2.301(4)

Na¹-O¹

2.585(4)

Na¹-O³⁴

2.358(15)

Na¹-O³³

2.557(16)

Na¹-O³³

2.333(4)

Na¹-O³¹

2.957(4)

Na¹-O¹

2.382(14)

Na¹-O²³

2.589(15)

Na¹-O³⁴

2.378(4)

Na¹-O³²

2.966(4)

Na¹-O^3w

2.407(18)

Na¹-O²¹

2.592(16)

Na¹-O³⁴

2.577(4)

Na²-O²²

2.360(15)

Na²-O^1w

2.45(2)

Na²-O^2w

2.340(5)

Na²-O¹²

2.410(4)

Na²-O³

2.406(15)

Na²-O³³

2.522(15)

Na²-O⁴¹

2.361(5)

Na²-O⁴²

2.480(4)

Na²-O²³

2.432(15)

Na²-O³²

2.685(16)

Na²-O⁴³

2.426(4)

Na³-O⁴

2.314(4)

Na³-O⁴⁴

2.417(5)

Na³-O¹⁴

2.316(14)·2

Na³-O⁴

2.484(13)·2

Na³-O⁴³

2.392(4)

Na³-O⁴³

2.660(4)

Na³-O^2w

2.426(16)·2

Na³-O⁴²

2.404(4)

Na³-O³

2.677(5)

Na⁴-O^1w

2.361(5)

Na⁴-O³¹

2.519(4)

Na⁴-O^1w

2.352(18)

Na⁴-O²³

2.443(15)

Na⁴-O²¹

2.438(5)

Na⁴-O³²

2.590(5)

Na⁴-O¹

2.348(13)

Na⁴-O^4w

2.50(2)

Na⁴-O³⁴

2.445(4)

Na⁴-O²

2.369(15)

Na⁵-O²

2.383(4)

Na⁵-O¹

2.424(4)

Na⁵-O¹⁴

2.324(16)

Na⁵-O³

2.404(14)

Na⁵-O²³

2.401(4)

Na⁵-O¹⁴

2.441(5)

Na⁵-O^3w

2.375(16)

Na⁵-O⁴

2.407(14)

Na⁵-O¹¹

2.418(4)

Na⁵-O³³

2.382(15)

Na⁵-O^5w

2.47(2)

Na⁶-O¹⁴

2.372(4)

Na⁶-O²²

2.523(4)

Na⁶-O^4w

2.38(2)

Na⁶-O^4w

2.63(3)

Na⁶-O³

2.393(4)

Na⁶-O²³

2.554(5)

Na⁶-O⁴²

2.37(3)

Na⁶-O²

2.63(2)

Na⁶-O⁴

2.497(4)

Na⁶-O⁴³

2.52(2)

Na⁷-O^5w

2.37(3)

Na⁷-O⁴²

2.46(3)

Na⁷-O³⁴

2.36(2)

Na⁷-O²²

2.64(2)

Таблица 4. Водородные связи в структуре I

D-H···A

D-H, Å

H···A, Å

D···A, Å

D-H···A, град

Операция симметрии для A

Na₆[(NpO₂)₂(MoO₄)₄]·2H₂O (I)

O^1w-H¹···O¹

0.837(19)

1.97(2)

2.790(5)

165(6)

O^1w-H²···O²³

0.837(19)

2.16(4)

2.933(6)

154(7)

O^2w-H³···O³

0.844(19)

1.93(2)

2.737(5)

161(6)

O^2w-H⁴···O¹⁴

0.853(19)

2.13(3)

2.964(6)

165(6)

x, y + 1, z

I образуют водородные связи с атомами кислоро-

Сравним строение анионного слоя I (рис. 3, а)

да диоксокатионов NpO₂₊ и анионов MoO_42- одного

и анионного каркаса II (рис. 3, б). В слое каждый

слоя (табл. 4).

атом Np связывается с пятью атомами Mo, а атомы

Mo связываются с двумя или с тремя атомами Np.

В обеих структурах I и II на два кристаллогра-

В слое можно выделить металлоциклы на основе

фически независимых диоксокатиона приходится

тридентатных молибдат-ионов (атомы Np¹, Mo¹,

четыре независимых аниона. В обоих соединениях

Np², Mo²), которые объединяются в цепочки вдоль

два молибдат-иона являются тридентатно-мости-

направления [010] в кристалле. Металлоциклы c

ковыми лигандами и два - бидентатно-мостиковы-

бидентатными молибдат-ионами (атомы Np¹, Mo³,

ми, но структура I слоистая, структура II - каркас-

Np¹, Mo³ или атомы Np², Mo⁴, Np², Mo⁴) объеди-

ная.

няют металлоциклы с тридентатными анионами

РАДИОХИМИЯ том 62 № 5 2020

МОЛИБДАТНЫЕ КОМПЛЕКСЫ Np(V)

423

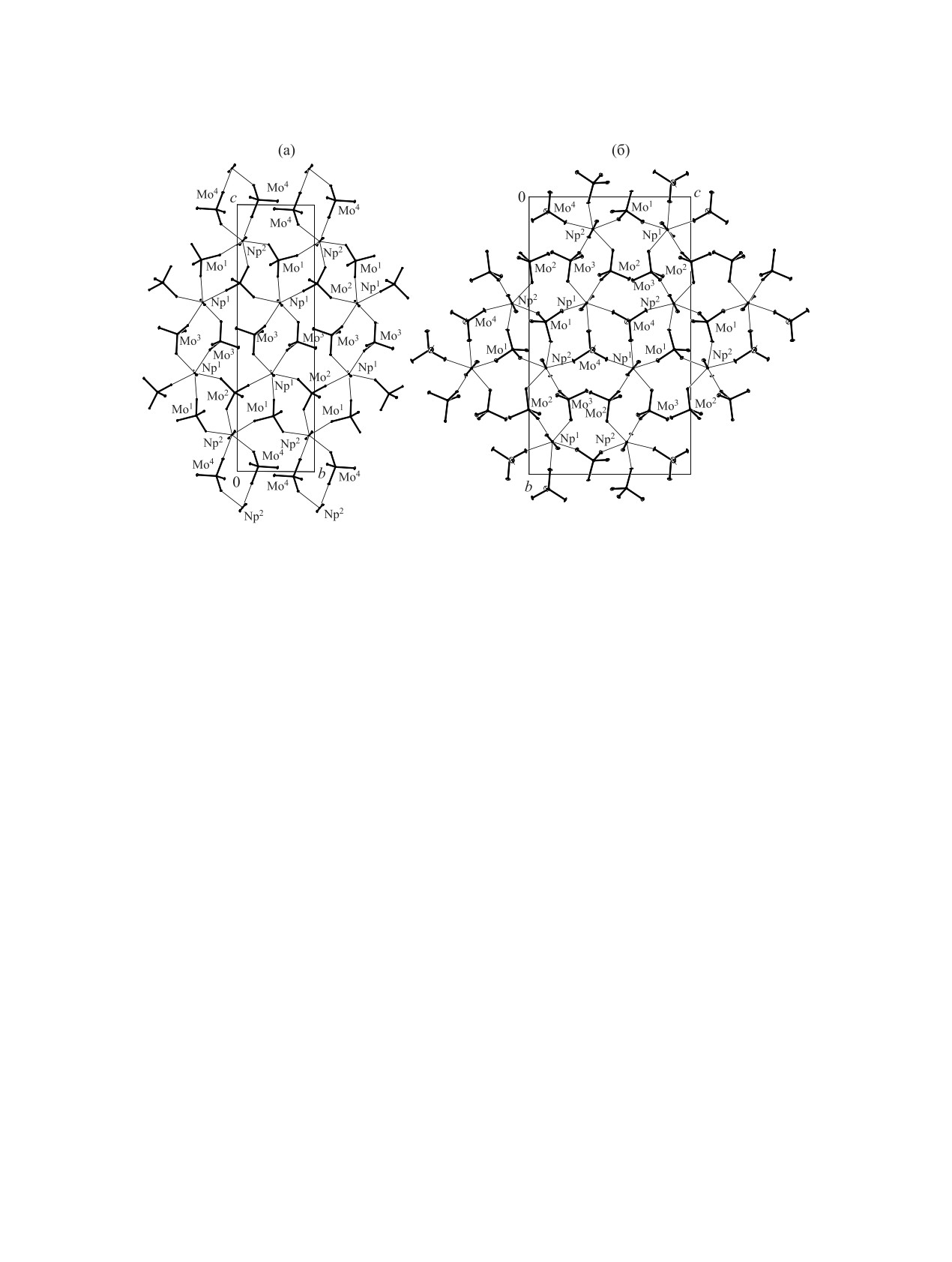

Рис. 3. Проекция в направлении [100]: (а) анионного слоя в структуре I, (б) анионного каркаса в структуре II.

вдоль направления [001]. В слоях также присут-

седней параллельной сетки. Связи Np¹···Np², об-

ствуют циклы с восемью атомами металла, вклю-

разованные вдоль направления [010], «сшивают»

чающие четыре атома Np и четыре атома Mo.

цепочки 3-угольников из соседних слоев, также с

образованием 6-угольников (изображены жирны-

Точно такое же число связей между атомами Np

и Mo образуется в анионном каркасе II (рис. 3, б). В

ми пунктирными линиями). В результате форми-

кристалле сохраняются цепочки из металлоциклов

руется трехмерная сетка (3³6²).

на основе тридентатных молибдат-ионов [атомы

Различие в строении соединений с соотноше-

Np¹, Mo⁴, Np², Mo¹; атомы Np¹, Mo⁴, Np¹, Mo⁴; ато-

нием 1 : 2 обусловлено присутствием в структуре

мы Np², Mo¹, Np², Mo¹), на рисунке они вытянуты

II в циклах с участием бидентатно-мостиковых

вдоль направления [001]. Циклы на основе восьми

молибдат-ионов кристаллографически неэквива-

атомов металла размыкаются, а металлоциклы на

лентных атомов нептуния. В кристалле I биден-

основе бидентатных молибдат-ионов (атомы Np¹,

татно-мостиковые молибдат-ионы объединяют

Mo², Np², Mo³) соединяют цепочки в каркас.

кристаллографически эквивалентные атомы неп-

Для удобства сравнения нагляднее структуры

туния: атом Mo³ связан с двумя атомами Np¹, а

I и II представить в виде сетки на основе только

атом Mo⁴ - с двумя атомами Np² (рис. 3, а). В кри-

атомов Np (рис. 4). В кристалле I полуправильная

сталле II оба бидентатных молибдат-иона объеди-

[7] 5-связанная сетка (3³4²)состоит из 3- и 4-уголь-

няют разные атомы - Np¹ и Np² (рис. 3, б), что по-

ников, расположенных рядами вдоль направления

зволяет разомкнуть восьмичленный цикл. Кроме

[010] (рис. 4, а). Атомы Np¹ и Np² являются узлами

того, возможной причиной различия в строении

3-угольников, 4-угольники образованы только ато-

комплексов может быть увеличение числа молекул

мами атомы Np¹ или только атомами Np².

воды в структуре II. Все молекулы воды включены

в гидратные оболочки катионов Na⁺,создавая кон-

Трехмерная сетка из атомов Np в кристалле

куренцию атомам кислорода молибдат-ионов.

II также является 5-связанной и состоит из 3- и

6-угольников. Ряды из 3-угольников сохраняют-

Из ранее изученных молибдатов с соотношени-

ся, они лежат в диагональной плоскости (101), в

ем 1 : 2 известно соединение K₃NpO₂(MoO₄)₂ [8].

рядах из 4-угольников половина связей Np¹···Np²

Структура слоистая, два независимых молибдат-

размыкается с образованием 6-угольников в этой

иона, би- и тридентатно-мостиковый, связываются

же плоскости. Сетка, лежащая в плоскости (101)

с катионами NpO₂₊в анионные слои, такие же, как

изображена пунктирными линиями на рис. 4, б,

в структуре I. Катионы K⁺ располагаются в меж-

сплошными линиями изображен фрагмент со-

слоевом пространстве.

РАДИОХИМИЯ том 62 № 5 2020

424

ГРИГОРЬЕВ и др.

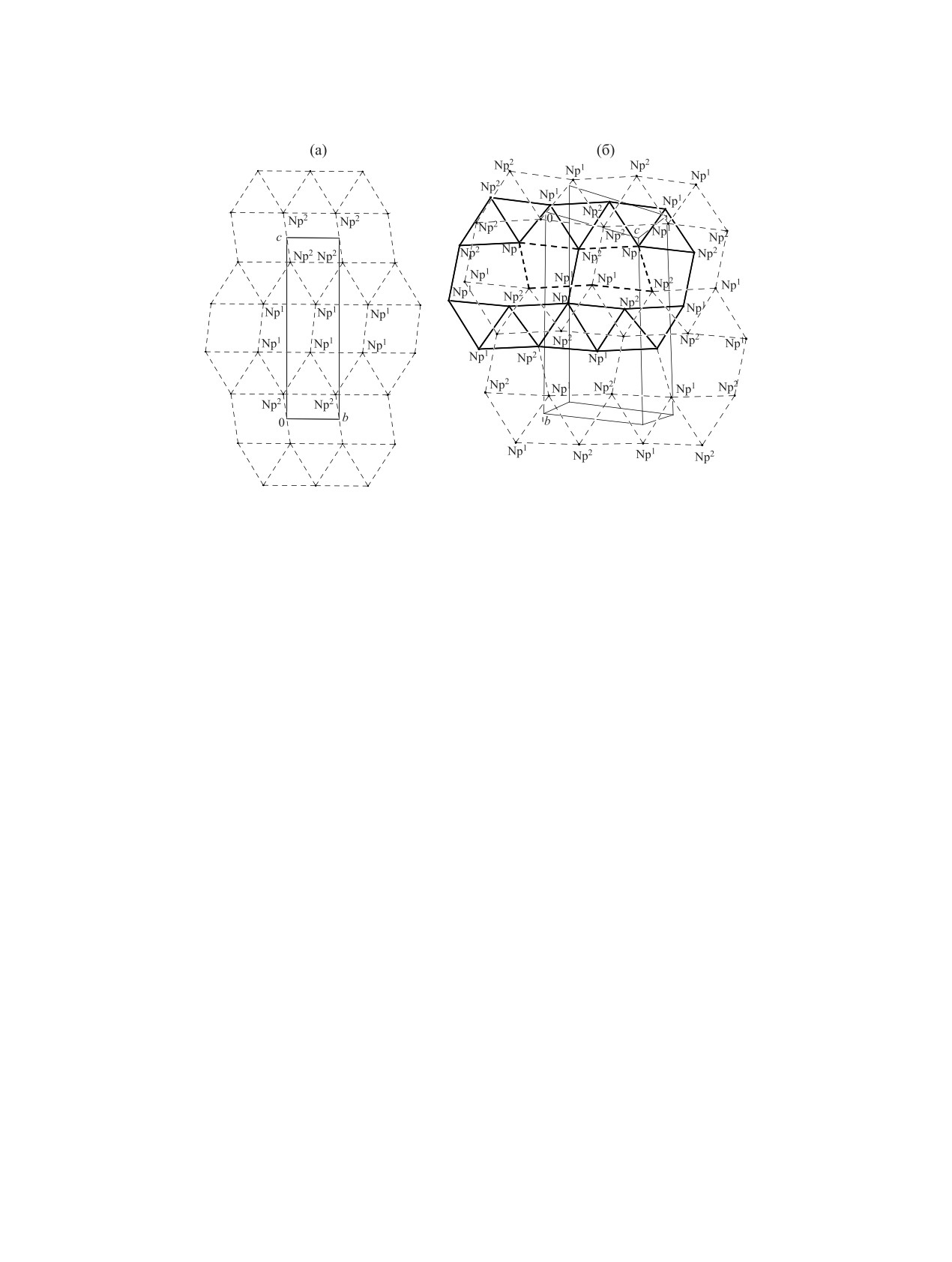

Рис. 4. Сетки на основе атомов Np: (а) двумерная сетка 3³4² в структуре I, проекция в направлении [100]; б - трехмерная

сетка 3³6² в структуре II.

следующем

соединении

разования Российской Федерации (тема № АА-

K₄(H₅O₂)[(NpO₂)₃(MoO₄)₄]·4H₂O

[9]

- основу

АА-А18-118040590105-4) и Программой

структуры составляют анионные слои, подобные

Президиума РАН «Научные основы создания но-

найденным в I, т. е. в слоях сотношение NpO₂₊:

вых функциональных материалов».

MoO_42- = 1 : 2. В межслоевом пространстве ло-

Рентгенодифракционные эксперименты выпол-

кализуются однозарядные катионы NpO₂₊, K⁺ и

нены в ЦКП ФМИ ИФХЭ РАН.

гидроксония H₅O₂₊. КК взаимодействие между

нептуноильными группировками в межслоевом

КОНФЛИКТ ИНТЕРЕСОВ

пространстве и в слое стягивает слои в структуру,

Авторы заявляют об отсутствии конфликта

расстояние Np···Np равно 4.130 Å. КП атома Np¹ в

межслоевом пространстве - тетрагональная бипи-

интересов.

рамида. Два независимых аниона MoO_42- являются

СПИСОК ЛИТЕРАТУРЫ

тридентатно-мостиковыми лигандами.

1. Григорьев М.С., Чарушникова И.А., Федосеев А.М. //

Таким образом, исследовано строение двух мо-

Радиохимия. 2020. Т. 62, № 4. С. 304.

либдатов Np(V) с катионами Na⁺ во внешней сфе-

2. Григорьев М.С., Батурин Н.А., Федосеев А.М., Бу-

ре с соотношением NpO₂₊: MoO_42- = 1 : 2. В обоих

данцева Н.А. // Коорд. хим. 1994. Т. 20, № 7. С. 552.

соединениях КП атомов нептуния - пентагональ-

3. Sheldrick G.M. SADABS. Madison, Wisconsin (USA):

ные бипирамиды, в которых экваториальную пло-

Bruker AXS, 2008.

скость формируют атомы кислорода молибдат-

4. Sheldrick G.M. // Acta Crystallogr. Sect. A. 2008.

ионов. Структура I имеет слоистое строение, в

Vol. 64, N 1. P. 112.

структуре II основной мотив строения - анион-

5. Sheldrick G.M. // Acta Crystallogr. Sect. C. 2015.

ный каркас. Образование каркасной структуры в

Vol. 71, N 1. P. 3.

комплексе II является, по-видимому, необычным

6. Blatov V.A., Shevchenko A.P., Proserpio D.M. // Cryst.

фактом, обусловленным различием в I и II соста-

Growth Des. 2014. Vol. 14, N 7. P. 3576.

ва металлоциклов, построенных на основе биден-

7. Уэллс А. Структурная неорганическая химия. М.:

Мир. 1987. Т. 1. 408 с.

татно-мостиковых молибдат-ионов, и включением

8. Григорьев М.С., Чарушникова И.А., Федосеев А.М.,

в состав соединения II бóльшего числа молекул

Буданцева Н.А., Яновский А.И., Стручков Ю.Т. //

воды.

Радиохимия. 1992. Т. 34, № 5. С. 7.

ФОНДОВАЯ ПОДДЕРЖКА

9. Григорьев М.С., Чарушникова И.А., Федосеев А.М.,

Работа выполнена при частичном финанси-

Буданцева Н.А., Батурин Н.А., Регель Л.Л. // Радио-

ровании Министерством науки и высшего об-

химия. 1991. Т. 33, № 4. С. 19.

РАДИОХИМИЯ том 62 № 5 2020
