Химия твердого топлива, 2023, № 2-3, стр. 65-70
ВЛИЯНИЕ УЛЬТРАЗВУКОВОЙ ОБРАБОТКИ НА СВОЙСТВА ВЫСОКОПАРАФИНИСТОЙ МАЛОСМОЛИСТОЙ НЕФТИ, ОСАДКОВ И РАФИНАТОВ
Г. И. Волкова 1, *, Д. А. Зубарев 1, **
1 ФГБУН Институт химии нефти СО РАН (ИХН СО РАН)
634055 Томск, Россия
* E-mail: galivvol@yandex.ru
** E-mail: zubarevdaniilandreevich@gmail.com
Поступила в редакцию 27.10.2022
После доработки 18.11.2022
Принята к публикации 07.12.2022
- EDN: CBSLNH
- DOI: 10.31857/S0023117723020160
Аннотация
Исследовалось влияние ультразвуковой обработки на свойства высокопарафинистой нефти, ее осадков и рафинатов. Нефть обрабатывалась в ультразвуковом поле (интенсивность поля 18 Вт/см2, частота 22 кГц, время 10 мин), процесс осадкообразования проводился при температуре среды 30°C и температуре “холодного стержня” 5°C. Вязкостно-температурные параметры нефти определялись с использованием ротационного вискозиметра HAAKE Viscotester iQ. Микроструктура осадков исследовалась на микроскопе AXIOLAB.A1. Содержание слабых и сильных кислот в нефти, рафинатах и осадках, выделенных из высокопарафинистой нефти, определялось с использованием метода потенциометрического титрования.
ВВЕДЕНИЕ
Активная добыча углеводородного сырья при практически полном отсутствии геологоразведочных работ привела к истощению запасов легких нефтей. Неспособность удовлетворять потребностям рынка в поставке энергетических ресурсов из-за образовавшегося дефицита легких нефтей вызвала необходимость использования нетрадиционного нефтяного сырья, включая высокопарафинистую нефть, горючие сланцы, нефтеносные пески, битуминозные пески и битум. В ближайшем будущем проблемные нефти станут альтернативой легкой, но их состав и физико-химические свойства не позволяют осуществлять добычу и транспорт традиционными методами в необходимых объемах. Высокая вязкость и плотность, температура застывания, приводящие к проблемам текучести, обусловлены, в основном, высоким содержанием высокомолекулярных компонентов, таких как парафины, асфальтены и смолы. Тяжелая нефть при температуре ниже точки застывания превращается в гель, что создает серьезные проблемы при транспортировке, так как отложения компонентов нефти на поверхности трубопровода уменьшают эффективный диаметр потока, создавая огромный перепад давления в трубопроводе [1].
Для транспортировки тяжелой нефти с высокой вязкостью при стандартной температуре и давлении (0°C и 101 325 Па) в нефтяной промышленности предложены и используются различные методы, в том числе разбавление (компаундирование сырьевых потоков) более легкой нефтью или органическими растворителями, формирование эмульсий тяжелой нефти в воде (прямых эмульсий), нагрев тяжелой сырой нефти и трубопроводов, транспорт нефти по подводным трубопроводам с электрическим обогревом, использование депрессорных присадок, применение присадок, снижающих сопротивление течению и пр. [2–8]. В последнее время интенсифицированы исследовательские работы в области разработки технологий экологически чистых физических методов воздействия, в частности, ультразвуковой обработки (УЗО), с целью увеличения продуктивности скважин и транспорта нефтяного сырья [9, 10]. Опыт предыдущих работ показывает [11], что УЗО не однозначно влияет на структурно-механические свойства нефтей различного компонентного состава.
Полярные азот-, сера- и кислородсодержащие соединения, входящие в состав нефтяных смол, обеспечивают их высокую поверхностную активность и, следовательно, депрессорную и ингибирующую способность. Кислород составляет наибольшую долю гетероатомных соединений, а кислородсодержащие соединения (КСС) или кислородорганические соединения, являются наиболее полярными, поэтому КСС могут играть решающую роль в улучшении структурно-механических свойств высокопарафинистых систем. Элементный анализ не позволяет напрямую количественно определить содержание кислорода в нефтяных объектах, а ИК-спектроскопия дает только относительную оценку содержания кислородсодержащих функциональных групп. Поэтому в данной работе определение содержания КСС в нефтяных системах проводилось методом потенциометрического титрования, позволяющим определить кислотные числа как сильных, так и слабых кислот.
Цель данной работы: исследовать влияние ультразвуковой обработки на свойства высокопарафинистой малосмолистой нефти и определить содержание кислотных компонентов в осадках и рафинатах.
ОБЪЕКТЫ ИССЛЕДОВАНИЯ
В качестве объекта исследования выбрана высокопарафинистая малосмолистая нефть (ВПН), застывающая при плюс 3.8°С, следующего компонентного состава (мас. %): масла (в том числе парафиновые углеводороды) – 98.6 (6.9), смолы – 1.4, асфальтены отсутствуют. Групповой состав нефти определен по стандартным методикам.
МЕТОДЫ ИССЛЕДОВАНИЯ
Ультразвуковая обработка. Воздействие ультразвуком на исследуемую ВПН осуществляли при помощи ультразвукового дезинтегратора УЗДН-2Т (рабочая частота 22.00 ± 1.65 кГц). Масса образца составляла 40 г. УЗО проводили в течение 10 мин при интенсивности ультразвуковых колебаний 18 Вт/см2 и двух температурах: 20°С и 0°С (смесь воды со льдом).
Осадкообразование. Процесс осадкообразования проводили на установке, работающей по принципу “холодного стержня”. Масса образца составляла 40 г, температура образца и стержня – плюс 30°С и плюс 5°С соответственно, длительность эксперимента 1 ч. Массу осадка, образовавшегося на стержне, определяли гравиметрически, и полученные значения пересчитывали на 100 г раствора.
Температура застывания. Температуру застывания (Тз) нефти определяли на приборе ИНПН “Кристалл” марки SX-800 (Россия).
Реометрия. Реологические параметры исходной и обработанной ультразвуком нефти измеряли с использованием ротационного вискозиметра HAAKE Viscotester iQ. Температурную зависимость эффективной вязкости (вязкостно-температурная кривая) снимали в интервале температур от плюс 20°С до –10°С при фиксированном значении скорости сдвига (1 с–1) и скорости снижения температуры 0.7°С/мин. Реограммы зависимости напряжения сдвига от скорости сдвига (кривая течения) при увеличении скорости сдвига (прямой ход) и последующем снижении скорости сдвига (обратный ход) образуют петлю гистерезиса. Расчет вязкости проводили при помощи программного обеспечения RheoWinDataManager. По площади, образованной кривыми течения прямого и обратного хода, рассчитывали энергию разрушения надмолекулярных структур (∆W) с использованием программы RheoEnergyCalculator.
Микроскопия. Установление микроструктуры исследуемых нефтяных систем проводили с использованием оптического микроскопа AXIOLAB.A1 в проходящем свете.
Потенциометрическое титрование. Определение содержания кислотных групп в исследуемых нефтяных системах проводили в соответствии с ГОСТ 32327-2013. В качестве титранта использовали раствор гидроксида калия в обезвоженном изопропиловом спирте. Изопропилвый спирт обезвоживали с использованием магниевой стружки и йода. Титрование осуществляли в среде смешанного растворителя – толуол: изопропиловый спирт: вода в соотношении 50.0 : 49.5 : 0.5 об. %. Предварительно проводили стандартизацию титранта с использованием высушенного гидрофталата калия. Электрохимическая система детектирования содержания кислотных групп состояла из хлорсеребряного электрода сравнения (ЭСр-10103), индикаторного стеклянного электрода (ЭС-10603) и иономера (И-160МИ).
Область скачков потенциала сильных и слабых кислот определяли с использованием бензойной кислоты и гуминовых кислот соответственно. Бензойную кислоту очищали перекристаллизацией из воды, гуминовые кислоты экстрагировали из нерастворимой массы смешанным растворителем, используемым для потенциометрического титрования.
Обработку кривых титрования осуществляли при помощи машинного метода линеаризации с использованием программного обеспечения Titr, позволяющим надежно установить точки перегиба (конечные точки титрования) [12]. Для расчета содержания слабых (Cсл), сильных (Cсил) кислотных групп и их суммы (C∑COOH) использовались следующие формулы:
где А – объем спиртового раствора КОН, израсходованный на титрование образца до конечной точки титрования, мл; В – объем спиртового раствора KOH, израсходованный на холостое титрование, мл; M – концентрация спиртового раствора KOH, моль/л; W – масса образца, г; C – объем спиртового раствора KOH, израсходованный на титрование образца до конечной точки, соответствующей водному буферному раствору pH 4, мл; D – объем спиртового раствора HCl, израсходованный при холостом титровании до конечной точки, соответствующей C, мл; m – концентрация спиртового раствора HCl, моль/л.
РЕЗУЛЬТАТЫ И ОБСУЖДЕНИЕ
Вязкостно-температурные параметры. Вязкостно-температурные кривые позволяют оценить динамику структурообразования в парафинистых нефтяных системах (рис. 1). При охлаждении ВПН вязкость начинает повышаться при температуре 13.1°C, что вызвано образованием первичных субмикронных кристаллических зародышей. При дальнейшем понижении температуры вязкость растет более интенсивно до достижения температуры 4.6°C, после чего наблюдается скачок вязкости, обусловленный формированием зародышей критических размеров (нефтяная дисперсная система переходит в неустойчивое равновесие с исходной дисперсионной средой). При температуре 0.9°C наблюдается золь-гель переход (Тз–г) и ВПН теряет текучесть (табл. 1). При Тз–г осуществляется переход нефтяной системы из свободнодисперсного коллоидного состояния в связнодисперсное.
Таблица 1.
Образец | Тз-г, °C | ∆W, кДж/м3 | Масса осадка, г/100 г | Тз, °C | ||
---|---|---|---|---|---|---|
ВПН | осадка | рафината | ||||
ВПН | 0.9 | 0.4 | 6.4 | 3.8 | 11.0 | 2.5 |
ВПН+УЗО | 0.8 | 0.38 | 5.7 | 3.7 | 12.8 | –1.7 |
ВПН+УЗОохл | 5.4 | 0.55 | 10.1 | 7.6 | 12.5 | 3.6 |
Вязкость ВПН после УЗО (образец ВПН+УЗО) практически равна вязкости исходной ВПН до достижения температуры 9.9°C. При дальнейшем понижении температуры вязкость обработанной ВПН существенно ниже исходной до момента осуществления золь-гель перехода (0.8°C). ВПН, охлаждаемая в процессе УЗО (образец ВПН+УЗОохл), демонстрирует значительный рост как вязкости, так и Тз–г (5.4°C).

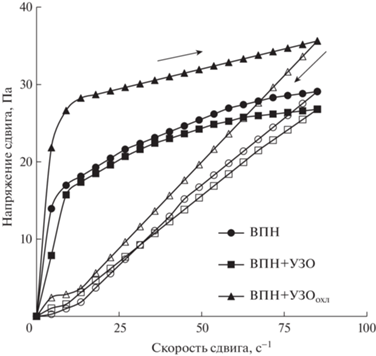

Тиксотропные свойства ВПН проявляются в наличии петли гистерезиса, которую образуют кривые течения прямого (ступенчатое увеличение скорости сдвига) и обратного хода (ступенчатое снижение скорости сдвига) (рис. 2). Площадь петли позволяет рассчитать энергию разрушения надмолекулярных структур (∆W). ∆W после УЗО нефти несколько снижается с 0.40 до 0.38 кДж/м3 (табл. 1), а после УЗО охлаждаемой ВПН существенно увеличивается (0.55 кДж/м3).
Осадкообразование. Влияние внешнего воздействия на структурно-механические свойства нефтяной системы удобно оценить, исследуя седиментационную устойчивость нефти по количеству осадков, выделившихся на “холодном стержне”. Масса осадка образца ВПН+УЗО несколько меньше по сравнению с исходным образцом ВПН (табл. 1). Охлаждение ВПН в процессе УЗО (ВПН+УЗОохл) приводит к увеличению массы осадка в 1.6 раза по сравнению с образцом ВПН+УЗО.
Кристаллическая структура осадка образца ВПН+УЗО, согласно полученным микрофотографиям, слабо отличается от исходного образца ВПН, но заметно увеличение степени дисперсности частиц (рис. 3). Охлаждение ВПН в процессе УЗО способствует формированию более крупных кристаллических агрегатов, склонных к образованию сплошной сетчатой структуры.
Температура застывания. Температура застывания исходного и обработанных образцов ВПН изменяется аналогично Тз–г: Тз образца ВПН+УЗО не отличается от ВПН, а образца ВПН+УЗОохл увеличивается на 4°C.
После проведения процесса осадкообразования исследованы полученные осадки и рафинаты. Как видно из табл. 1, Тз осадка, выделенного из обработанной ультразвуком ВПН, выше, чем осадка из исходной ВПН, что может быть обусловлено увеличением доли высокомолекулярных углеводородов в нем. В данном случае кристаллизация углеводородов будет проходить из разогретой до 55°C нефти, что приведет к формированию тонкодисперсного осадка с более высокой седиментационной устойчивостью. Это предположение подтверждается данными микроскопии и процесса осадкообразования. Тз рафинатов образца ВПН+УЗО ожидаемо снижается (минус 1.7°C против +2.5°C для рафината ВПН). Тз образцов ВПН+УЗОохл и ВПН близки, но после УЗО формируются более крупные (“тяжелые”) кристаллы, образующих большее количество осадка.
Потенциометрическое титрование. Метод потенциометрического титрования, несмотря на его трудоемкость, позволяет количественно определить содержание слабых и сильных кислот в нефтяных объектах.
Для того чтобы надежно установить области скачков потенциала кислот различной силы в нефтяных образцах, проведено титрование индивидуальных кислородсодержащих соединений, проявляющих свойства сильных и слабых кислот. В качестве сильной кислоты использовали бензойную кислоту, в качестве слабой – гуминовые кислоты. Область скачка потенциала для бензойной кислоты находится в интервале 100–200 мВ, для гуминовых кислот – 250–400 мВ (рис. 4).
Согласно данным потенциометрического титрования, в исходной ВПН суммарное содержание кислот составляет 0.14 мг КОН/г и равно сумме СООН-групп в осадке и рафинате, выделенных из нефти (табл. 2). После УЗО нефти сумма кислот возрастает до 0.17 мг КОН/г, а в охлаждаемом образце эта величина остается прежней.
Таблица 2.
Образец | Содержание СООН-групп, мг КОН/г | ||||||||
---|---|---|---|---|---|---|---|---|---|
осадки | рафинаты | осадки+рафинаты | |||||||
Cсил | Ссл | СΣCOOH | Cсил | Ссл | СΣCOOH | Cсил | Ссл | СΣCOOH | |
ВПН | 0.04 | 0.07 | 0.11 | 0.01 | 0.02 | 0.03 | 0.05 | 0.09 | 0.14 |
ВПН + УЗО | 0.04 | 0.10 | 0.14 | 0.01 | 0.02 | 0.03 | 0.05 | 0.12 | 0.17 |
ВПН + УЗОохл | 0.06 | 0.04 | 0.10 | 0.01 | 0.03 | 0.04 | 0.07 | 0.08 | 0.14 |
Общее содержание сильных и слабых кислот во всех осадках больше, чем в рафинатах. Содержание слабых кислот в осадках и рафинатах образцов ВПН и ВПН+УЗО больше, чем сильных. В осадке образца ВПН+УЗОохл, напротив, выше содержание сильных кислот, а сумма слабых и сильных кислот ниже, чем в осадках образцов ВПН и ВПН+УЗО.
ЗАКЛЮЧЕНИЕ
После ультразвуковой обработки высокопарафинистой малосмолистой нефти наблюдается улучшение вязкостно-температурных параметров. Ультразвуковая обработка при охлаждении ВПН приводит к увеличению вязкости, энергии разрушения дисперсной системы, температур застывания и золь-гель перехода, массы осадка. Нивелирование тепловой составляющей в процессе ультразвуковой обработки снижает агрегативную и седиментационную устойчивость исследуемой нефти.
После УЗО в ВПН и в осадке образца ВПН+УЗО оттитровано большее количество слабых и суммарных кислот, так как в исходной нефти часть кислот может находиться в связанном состоянии.
Список литературы
Ramirez-Corredores M. The Science and Technology of Unconventional Oils. Acad. Press, 2017. 412 p.
Hart A. // J. Petrol. Exploration and Production Technol. 2013. V. 4. № 3. P. 327.
Santos R.G., Loh W., Bannwart A.C., Trevisan O.V. // Brazil. J. Chem. Engng. 2014. V. 31. № 3. P. 571. https://doi.org/10.1590/0104-6632.20140313s00001853
Лоскутова Ю.В., Прозорова И.В., Юдина Н.В. // Химия и технология топлив и масел. 2011. № 5. С. 21. [Chemistry and Technology of Fuels and Oils, 2011, vol. 47, no. 5, p. 358].
Мусина Н.С., Марютина Т.А. // Журн. аналит. химии. 2016. Т. 71. № 1. С. 29. [Journal of Analytical Chemistry, 2016, vol. 71, no. 1, p. 27].
Ганиева Т.Ф., Фахрутдинов Р.З. // Вестн. Каз. технол. ун-та. 2015. Т. 18. № 1. С. 211.
Mullakaev M.S., Abramov V.O., Abramova A.V. // J. Petrol. Sci. Engng. 2017. V. 159. C. 1. https://doi.org/10.1016/j.petrol.2017.09.019
Litvinets I.V., Prozorova I.V., Yudina N.V., Kazantsev O.A., Sivokhin A. // J. Petrol. Sci. Engng. 2016. V. 146. P. 96. https://doi.org/10.1016/j.petrol.2016.04.026
Волкова Г.И., Шелест Н.Н., Прозорова И.В., Юдина Н.В. // Нефтепереработка и нефтехимия. 2011. № 1. С. 17.
Avvaru B., Venkateswaran N., Uppara P., Iyengar S., Katti S. // Ultrason. Sonochem. 2018. V. 42. P. 493. https://doi.org/10.1016/j.ultsonch.2017.12.010
Huang X., Zhou C., Suo Q., Wang S. // Ultrason. Sonochem. 2018. V. 41. P. 661. https://doi.org/10.1016/j.ultsonch.2017.09.021
Volkova G.I., Morozova A.V. // J. Phys.: Conf. Ser. 2020. V. 1611. P. 012018. https://doi.org/10.1088/1742-6596/1611/1/012018
Марьянов Б. М. Метод линеаризации в инструментальной титриметрии. Томск: Изд-во Томск. ун-та, 2001. 158 с.
